宏基/Acer E1-471G怎么拆机清洁升级教程,如何拆机清洁升级教程.2012-12-25购买到现在快3年了,期间把内存增加到8G,硬盘升级为1T的,一直任劳任怨得为我工作着,最近感觉散热不是很好,决定拆机来清洁一下.
凭着在IT行业工作近十年的,
宏基Acer E1-471G的拆机跟很多笔记本一样并不难,主要是细心和耐心,再加点小暴力,小温柔.
操作方法
- 01

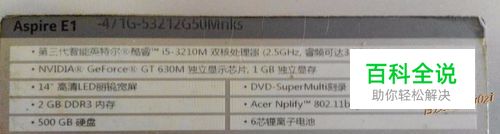

此次拆机的型号为Acer Aspire E1-471G-53212G50Mnks 笔记本外壳,正面朝上,从上到下分别分为ABCD壳.
- 02

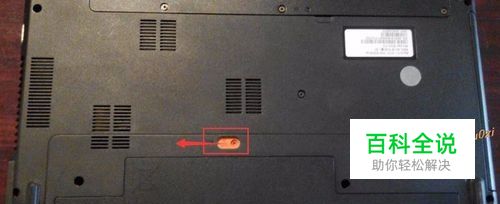

拔下电源线 将笔记本翻到背面,即D面, 用小十字螺丝刀,顶住橙色小孔,往左用力推动,电池就跳出来了,取下电池.
- 03

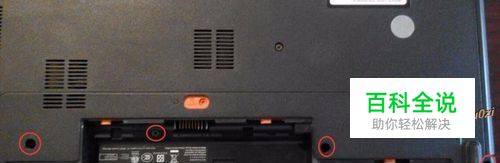

将电池位置周边,及下方的螺丝,全部拆下. 建议准备一个多格的容器,用来存放这些螺丝.对于不同位置,螺丝的长度是不一样的. 也可以像笔者一样,找个比较大的桌子,按拆下的位置放置.
- 04
注意D面,图中箭头所指出的位置,这两个标识是代表这块机壳拆后的里面的主要内容. 这里给出的是 内存和硬盘.增加内存和更换硬盘,只需要拆这块壳就行了. 将这4个螺丝拆下. 升级内存的话,直接安装在这里就可以了, 内存最大支持2X4G
- 05

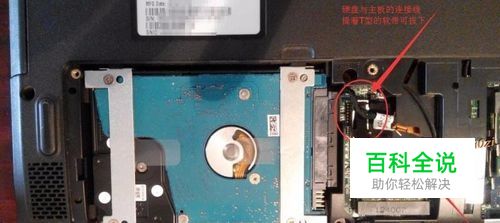

可以看到在左侧是本机的硬盘,通过一个转换连接器, 把原来比较大的接口,转成成一个小模块,直接插在主板上. 这块硬盘没有专门的固定螺丝,只要把下图中所示的小模块上软带往上提,就可以直以取下了. 升级硬盘的话,此接口的SATA3,请准备相应的SSD硬盘或SATA硬盘
- 06

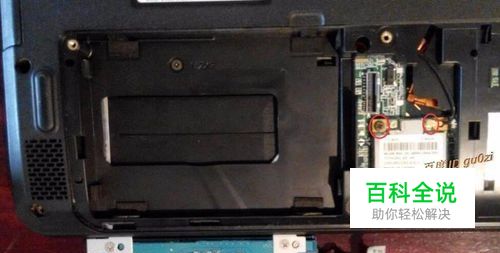

取下硬盘后,要特别注意,在硬盘底下的这个螺丝 之前忘记拆这颗螺丝,C和D壳一直无法分离. 把这颗螺丝拆下.
- 07

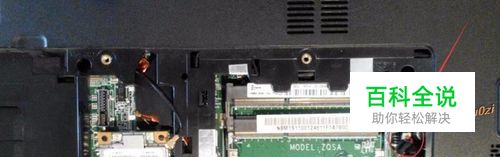

右侧是无线网卡和内存所在的位置. 把内存卡槽左右的固定弹片,分别往两边拉开,内存就可以取下来了.
- 08

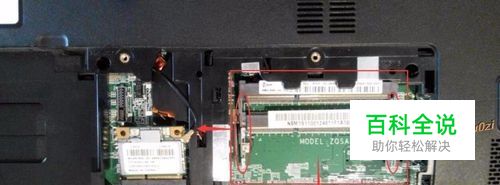

在内存位置的右侧有一个小地方,这个地方非常重要,因为常常被忽略,一定记得拔下 这个接口连接扬声器的.
- 09

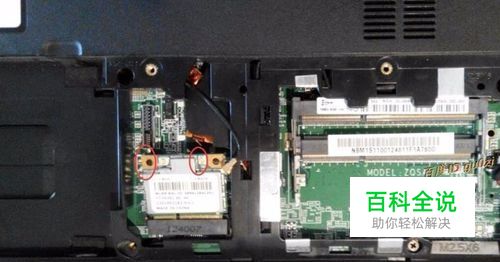

无线网卡的拆解. 无线网卡的固定只有左边一颗螺丝,这块无线网卡可以接两条天线,但一般只接一条. 是以卡扣的方式装在上面的,轻轻夹住黑色天线的接头,很容易就可以把天线分开. 再拆下左边的螺丝,无线网卡就可拿下来了
- 10

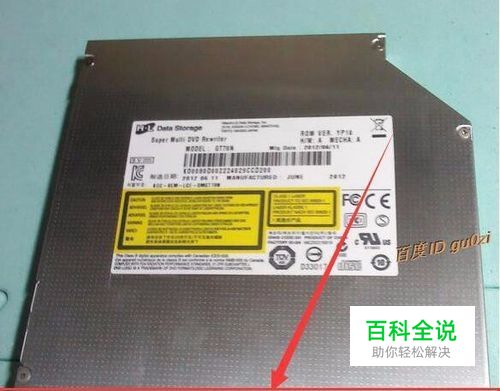

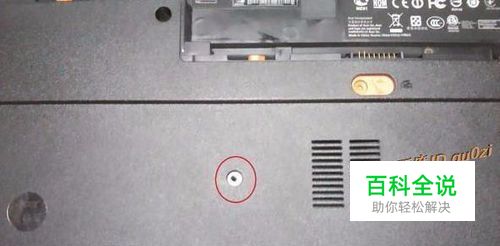

注意在,电池左下方的,这个螺丝卡,把这颗螺丝旋下,就可以把光驱拆掉了. 有些朋友,换固态硬盘后想加个硬盘托架,把原来的硬盘装在托架上,只要拆这颗螺丝就可以了.
- 11
加个硬盘托架在光驱位,发现不美观,可以把这个光驱的黑色边框拆下,装在托架上.
- 12

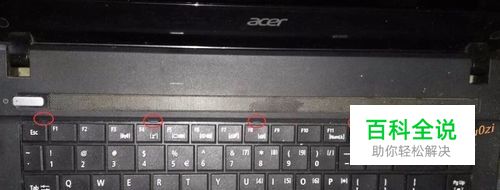

键盘的拆卸. 在键盘上的ESC/F4/F8/F12/DEL上方,均有一个向下突出的卡扣
- 13

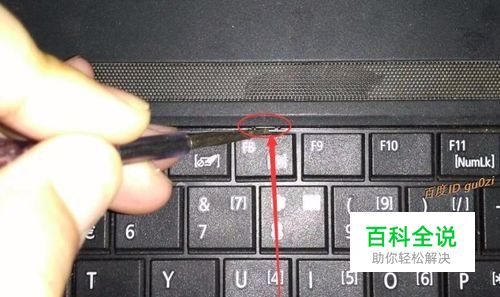

用一字螺丝刀,从左到右,从右到左也行,逐一往上顶这个些卡扣－－不要太温柔,直接可是拿不出来的,有点小暴力还是有用的.
- 14
好不容易,终于把那些卡扣都搞定了, 不要太暴力,此时要温柔了,毕竟连接排线是脆弱的.
- 15

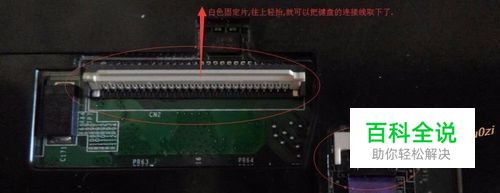

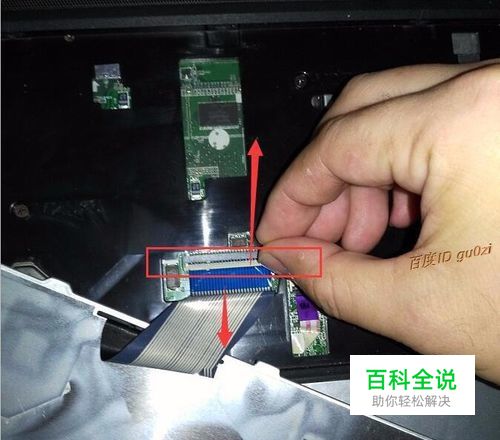

往上轻抬,键盘排线的白色－－也可能是其它颜色的固定片,就可以把键盘的排线取下了. 本图右侧是鼠标和触控板的连接排线,同方法取下.
- 16

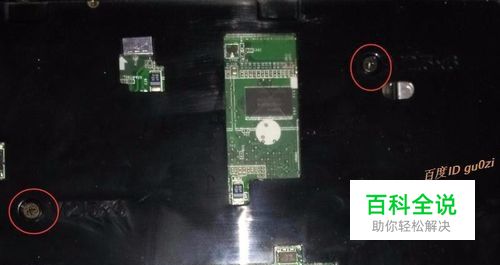

注意在键盘拆开后,键盘背面下的C壳上,还有两个螺丝偷偷得藏在这儿,一定要记得旋下来. 这样,C壳和D壳就顺利分开
- 17

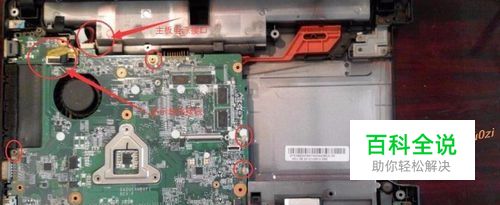

我们来看看 取下C壳的本本内部是怎么样的,这块主板还是很紧凑的,当然跟某水果牌本本主板相比略显大了点. 按图上所示,旋下所有螺丝.
- 18

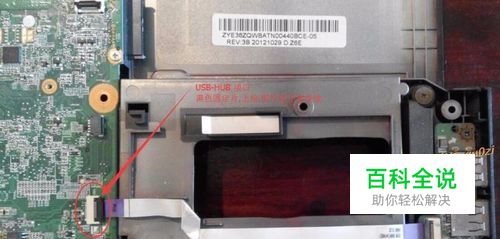

取下,右侧USB-hub的连接排线,
- 19

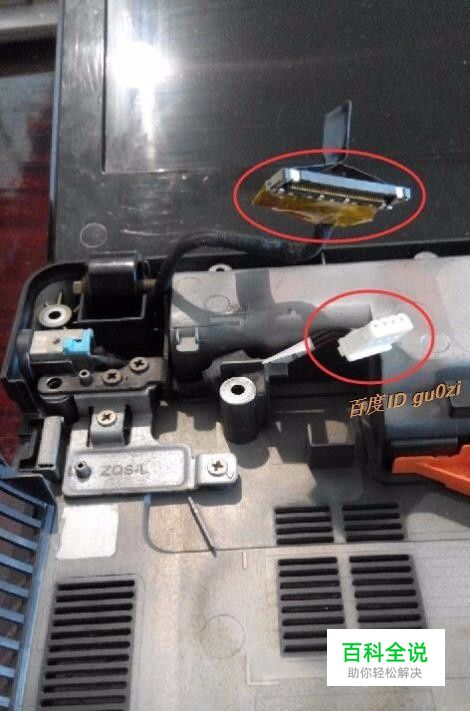

往上提软带把手,将显示器连接线断开
- 20
拔出主板电源线
- 21

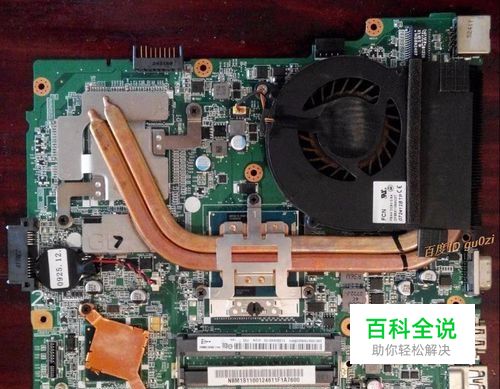

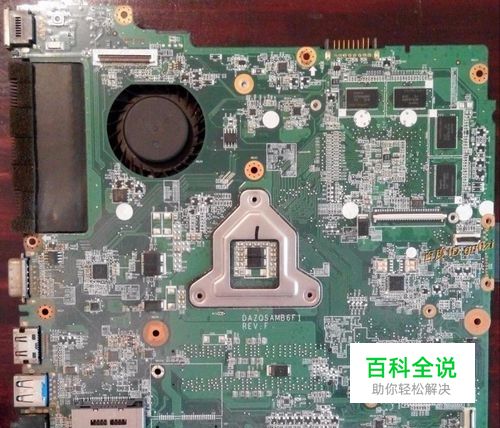

终于把主板拆下来了,这是从上往下看的主板正面, 可以用刷子,来清洁一下.温柔.轻轻的来,轻轻的走
- 22
这是的主板背面, 可以用刷子,来清洁一下.温柔.轻轻的来,轻轻的走
- 23

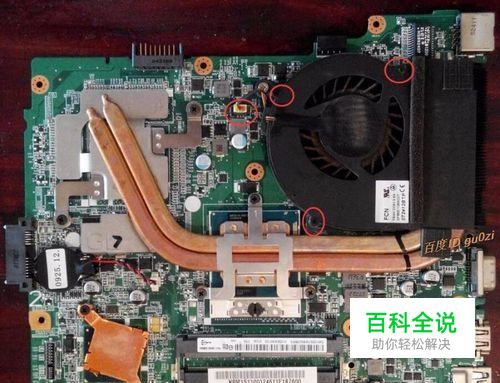

可拆下图上所示的螺丝和风扇与主板的连接接头, 清理一下风扇的灰尘
- 24
要把整个散热器拆下来,比较麻烦,主要是要胆大心细, 因为天长日久的,硅胶和CPU/GPU的感情到了非常融洽的地步,一时想分开TA们并不容易. 要轻轻扭一扭,慢慢揉一揉.
- 25

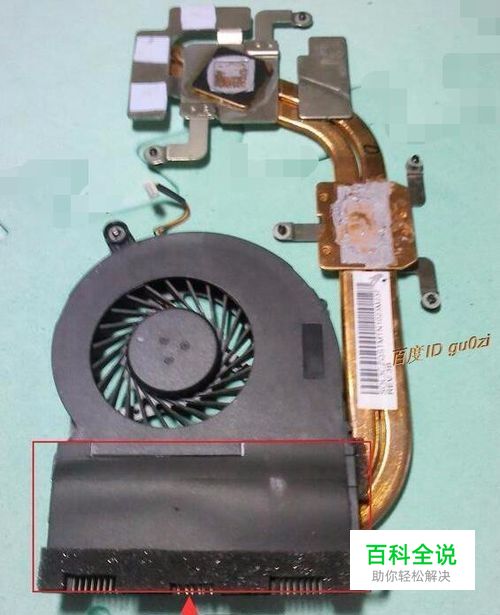

对散热片的清洁,个人不建议就不要再拆了,拿起家里的电吹风,用最大的凉风从图上所示位置,从以往上猛吹吧! 清洁好部件,机壳也有清理一下,就不上图了.
