宏基Acer Aspire E1-471G笔记本主板如何拆解
宏基Acer Aspire E1-471G笔记本最近出现状况,主要是屏幕出现闪烁,花屏,变色等不正常现象,经检测发现是显示器的屏线可能由于长期的开机导致的高温使接口出现接触不良的情况,所以决定更换屏线,本以为不需要动到主板的,结果由于无线天线连接在显示器中,而天线又被'深埋'在主板下,所以不得不对主板进行拆解的操作,那么宏基Acer Aspire E1-471G笔记本主板如何拆解呢?
宏基Acer Aspire E1-471G笔记本 键盘/硬盘的拆解,内存的升级,第二块硬盘的安装请参考:
操作方法
- 01

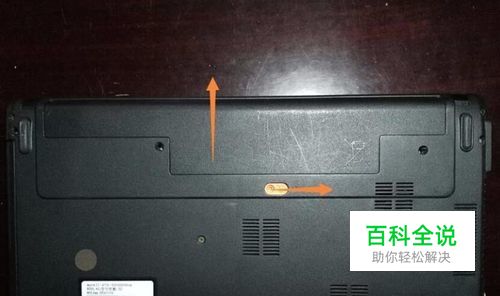

关闭宏基Acer Aspire E1-471G笔记本,拔掉电源线,翻转主机到背面,用小螺丝刀往右推动电池的固定卡勾,取下电池,
- 02

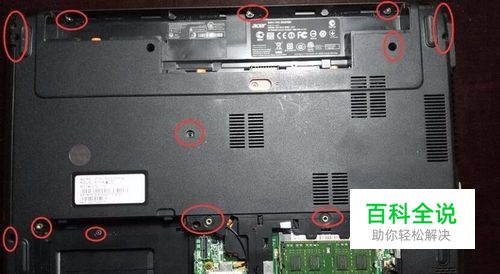

拆下电池下的3个螺丝,再将D壳上看得到的螺丝全部拆下,拆下硬盘和内存盖板后,将其下的几个螺丝也拆下,
- 03

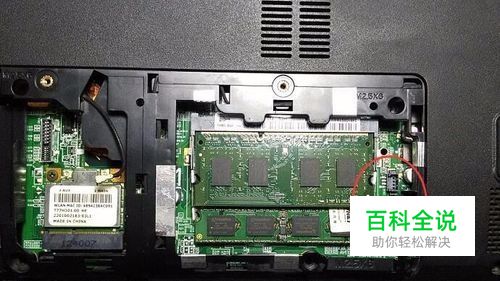

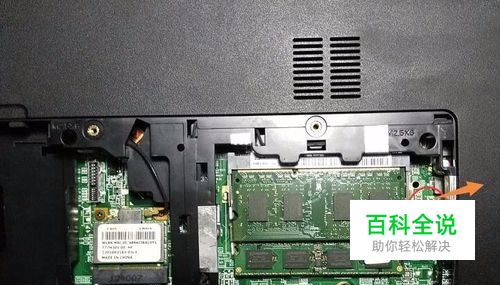

说明一下,笔记本从显示器的背面开始,机壳依次分为A,B,C,D壳, 在主机到D面有一个非常重要的地方,一定一定要注意,即音箱线,将接头拔下,
- 04

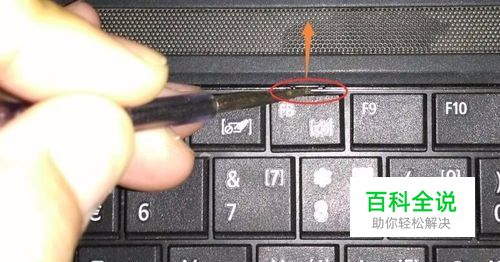

回到C面,拆下键盘,之前已经写过相关文章,请参考:
- 05

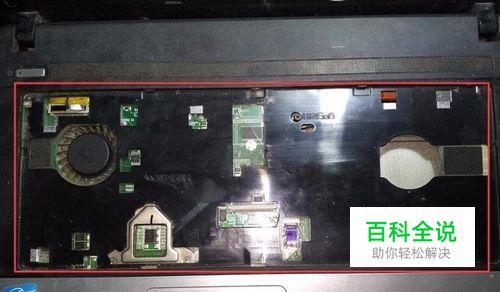

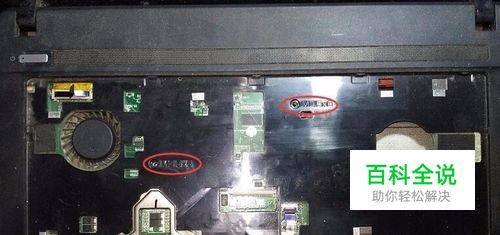

接着拆下,键盘下面,即C壳上的仅有的2个螺丝.
- 06

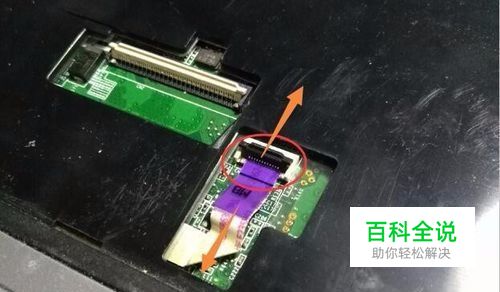

注意,由于触摸屏是连接在C壳上的,所以一定要把这条连接排线取下,翻开黑色固定片,即可取下,这样C壳就可以取下了,
- 07

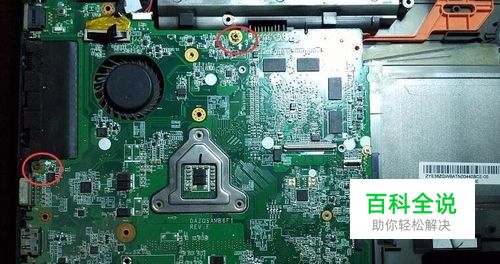

取下C壳后,就可以看到主板了,这时主板的固定螺丝只剩下两个用白色箭头标识的了,拆下这两个螺丝,并拆下右侧USB接口的排线,
- 08

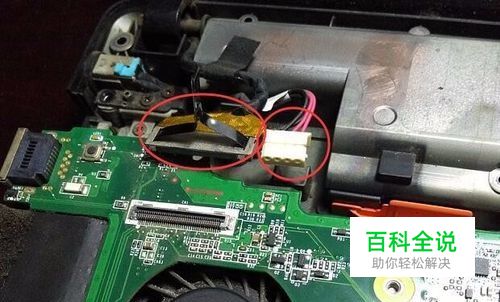

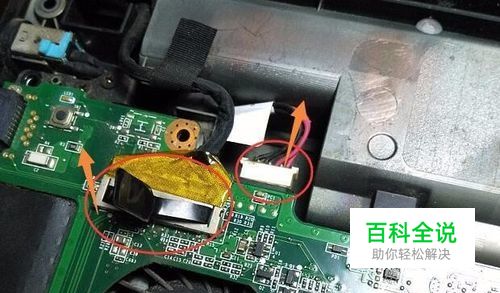

拆好后,回到左上角,拔下电源线接头和显示器屏线,
- 09

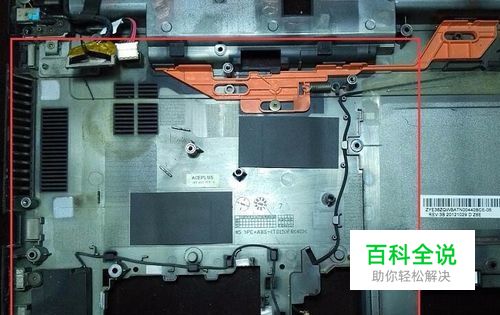

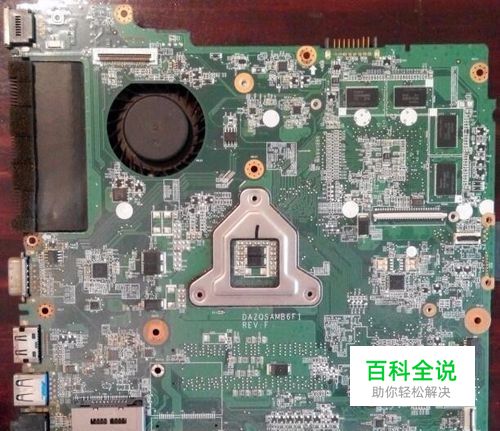

这样主板就可以放心大胆得拿下了,当然这里是有技巧的,先从右侧轻抬,再从右侧抽出,即可,因为左侧的几个接口与D壳是有亲密接触点的. 下一篇将为朋友们分享,怎么拆下显示屏. 20:47 2016-11-10
