CATIA的草图绘制

CATIA的草图绘制是三维设计中最基础的一环,那么该如何绘制草图呢?

操作方法

  • 01

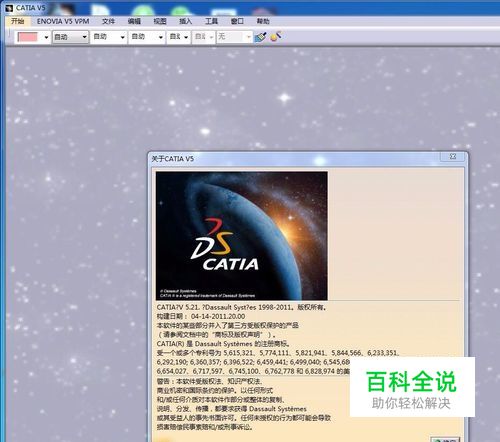

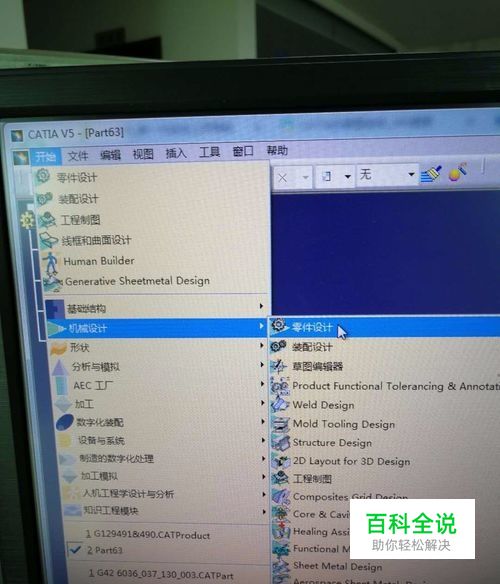

    首先,打开CATIA软件,单击【开始】-【机械设计】-【零件设计】,进入零件设计界面。

  • 02

    选取任一平面,例如xy平面,单击【草图绘制】按钮 ,进入草图绘制界面。

  • 03

    单击“轮廓”框中的中的【直线】按钮,绘制线段。

  • 04

    当直线变成蓝色时,表明该线段与坐标轴平行,便于后面的约束。

  • 05

    单击【轮廓】按钮,会快速地绘制出所需的轮廓线。

  • 06

    画完草图后,会发现所绘制的草图呈现白色,所以首先要确定自己的草图在空间和几何上是否都已经约束好了。

  • 07

    一般当草图完全约束时,草图是无法拖拽,而且线条会显示为绿色。
