cad圆角的使用方法

在cad绘图过程中,圆角也是两条直线拐角的接法之一,下面就来简单的来介绍下圆角的使用方法,简单步骤如下:

操作方法

  • 01

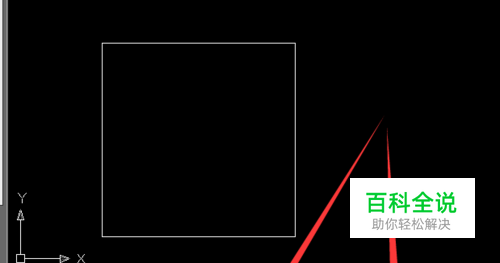

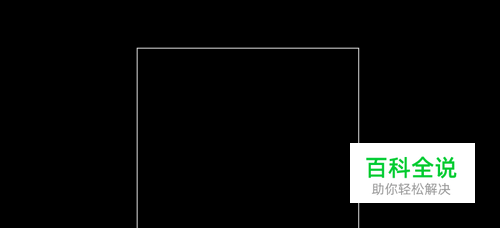

    打开cad,有一如下图所示的图形,以此为例。

  • 02

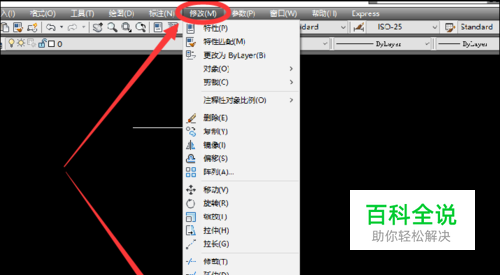

    点击修改——圆角。或者直接输入快捷命令“f”。

  • 03

    输入半径“r”,回车。

  • 04

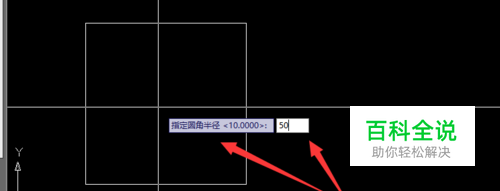

    指定圆角半径的值,例如本次输入值为“50”,回车。

  • 05

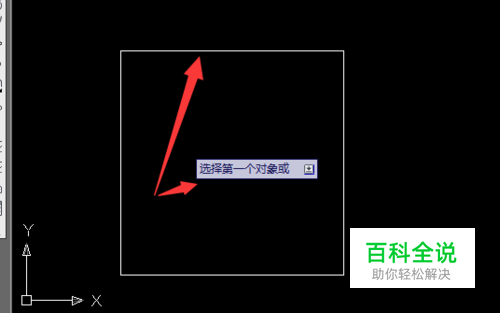

    指定圆角连接中直线的第一条直线。

  • 06

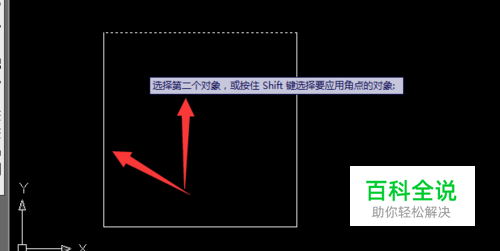

    指定圆角连接中直线的第二条直线。

  • 07

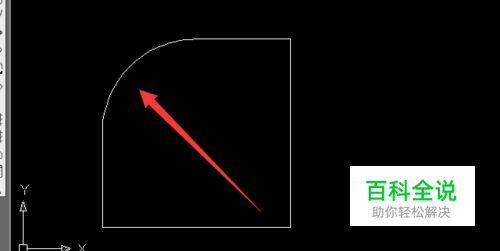

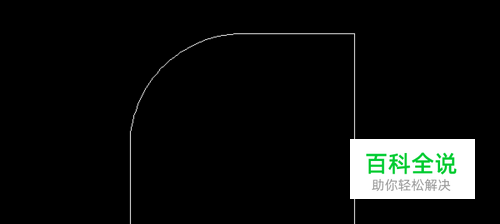

    完成。效果图如下:
