AutoCAD如何画一个“减速让行”的交通标志符号
会开车的人相比对于“减速让行”的交通标志不陌生吧！
那么，
今天笔者就用AutoCAD画一个这样的标志符号。
操作方法
- 01

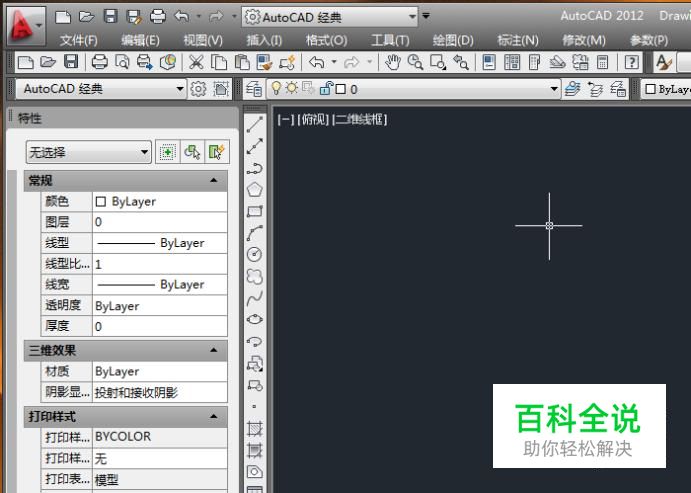

如下图所示， 打开AutoCAD软件， 新建一个空白的dwg文件。
- 02

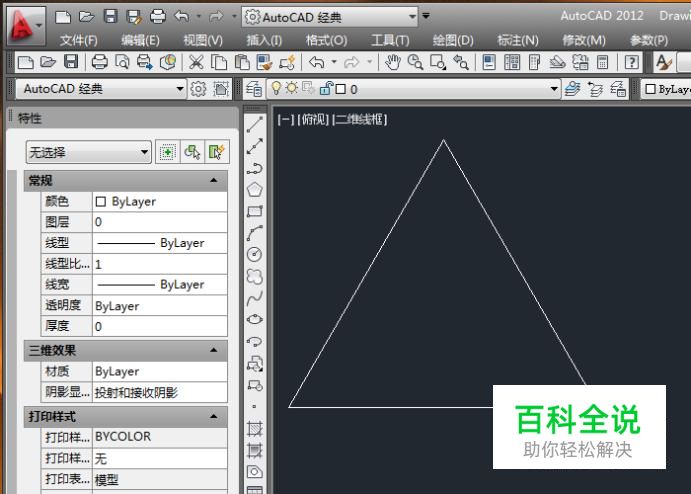

如下图所示，画一个等边三角形。 具体步骤： 1、鼠标左键点击左边工具栏中的“多边形”图标， 2、输入侧面数：3，回车， 3、鼠标左键在画图区域任一点单击一下， 4、在弹出的下拉菜单中选择“外切于圆”， 5、指定圆的半径：输入100，回车。
- 03

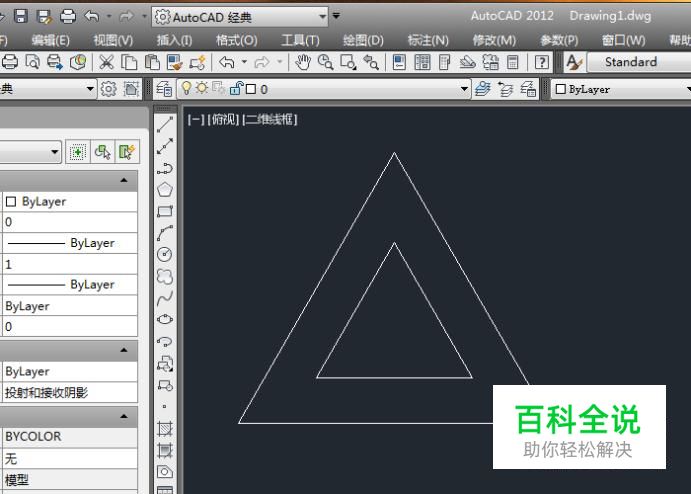

如下图所示， 向内偏移50mm， 生成第二个三角形。 具体如下： 1、输入o，回车， 2、输入50，回车， 3、鼠标左键选择三角形， 4、鼠标左键在三角形内部任一点单击。
- 04
如下图所示， 图形中有两个三角形， 将外三角形的三个角都倒成圆弧角，圆弧半径10。 具体如下： 1、输入f，回车， 2、输入r，回车， 3、输入10，回车， 4、鼠标左键选择三角形边线，依次给三角尖角进行倒圆角。
- 05

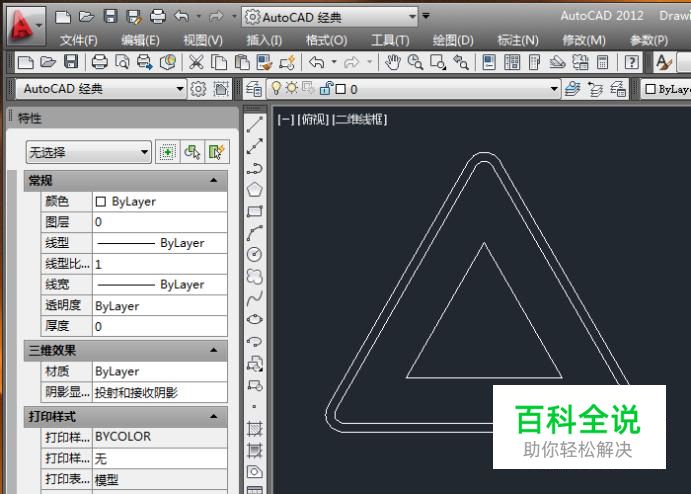

如下图所示， 将外三角形向外偏移10mm。 具体操作如下： 1、输入o，回车， 2、输入10，回车， 3、鼠标左键选择外三角形， 4、鼠标左键在外三角形外部任一点单击。
- 06

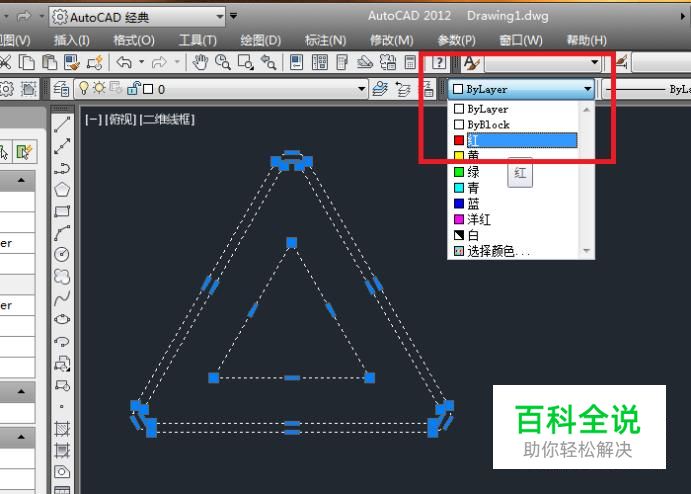

如下图所示，将所有三角形线段变成红色。 具体如下： 1、鼠标左键选中所有三角形线段， 2、在红色框选中将线段颜色换成红色。
- 07

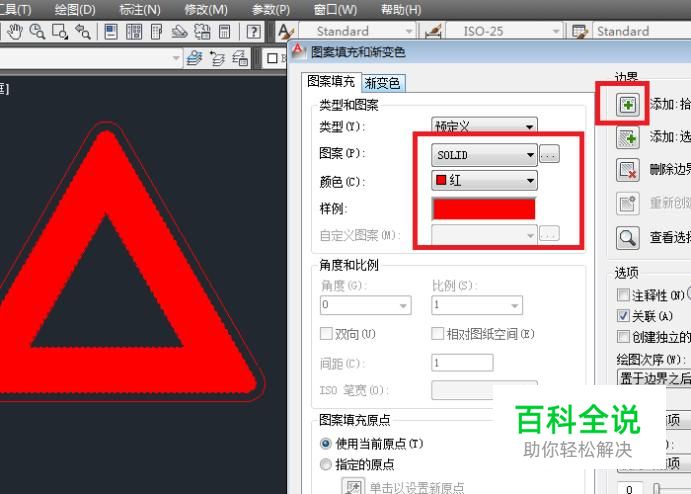

如下图所示， 将最里边的三角形与中间三角形所组成的区域填充红色。 具体如下： 1、输入h，回车， 2、出现“图案填充和渐变色”对话框， 3、将图案一栏设置为“SOLID”， 4、将颜色一栏设置为“红色”， 5、点击红色框选处的“添加边界”， 6、鼠标左键在最里边三角形与中间三角形区域中单击，回车， 7、回到对话框，点击“确定”。
- 08

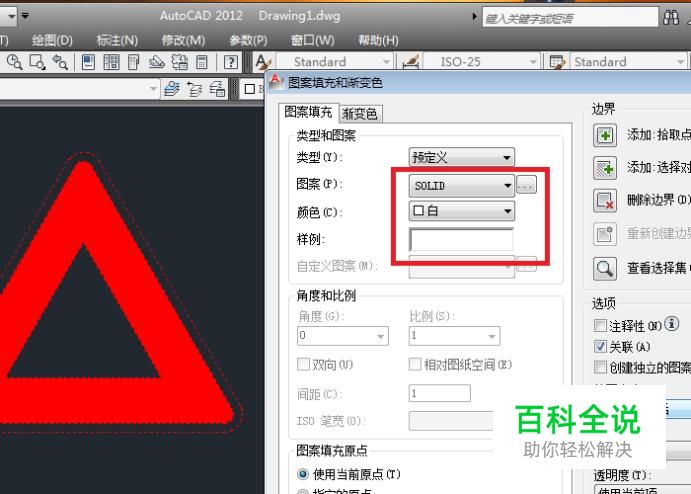

如下图所示， 重复第7步操作， 将最外边三角形与中间三角形之间区域填充白色。
- 09
如下图所示， 重复第7步操作， 将最里边的三角形填充成白色。
- 10

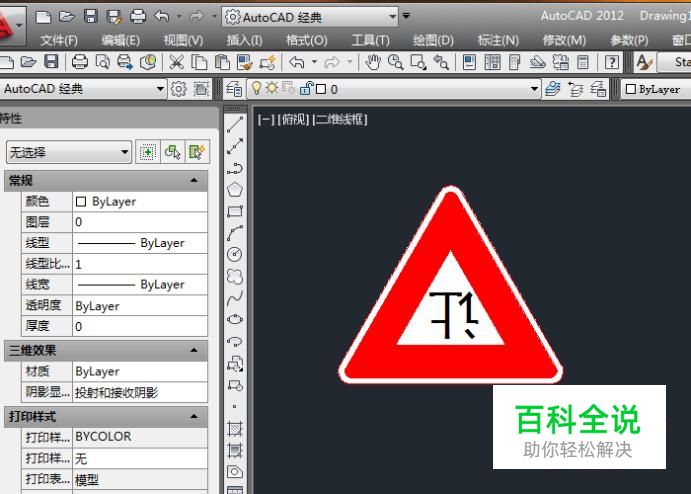

如下图所示， 输入文字，并旋转90度。 具体： 1、输入t，回车， 2、输入“让”，确定， 3、输入ro，回车， 4、选中文字，回车， 5、鼠标左键选一点作为选中中心， 6、移动鼠标左键旋转180度， 7、输入m，回车， 8、选中文字，回车， 9、鼠标左键指定基点，移动鼠标将文字移动到三角形中间。
- 11

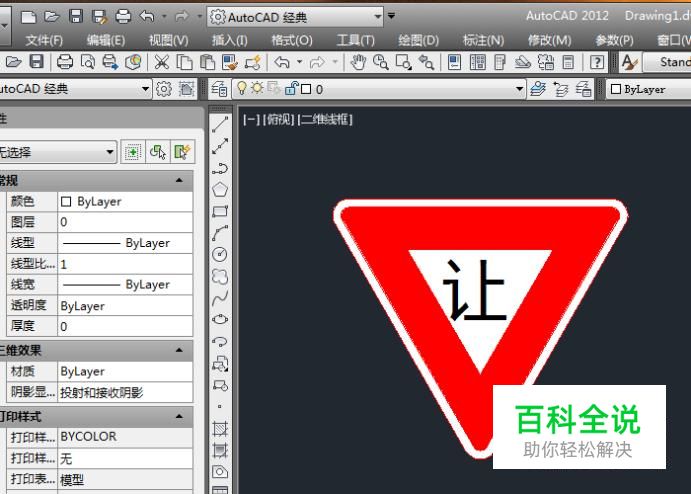

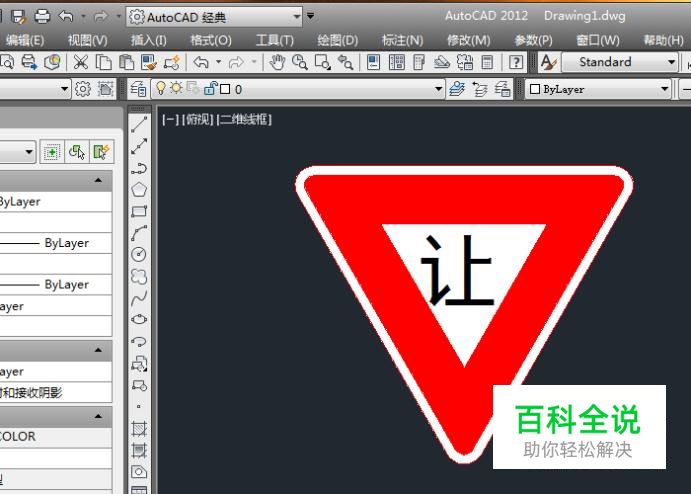

如下图所示， 选中整个图案（三角形和文字）， 输入ro，回车， 鼠标左键指定一点为旋转中心， 整个旋转180度， 三角形尖部朝下，文字朝上。 至此， 一个“减速让行”的交通标志符号就出现在AutoCAD软件中了。 如下图， 完美。
