AutoCad怎么分解块

AutoCad块是一个常用的绘图辅助，可以将图形直接成块处理，从而可以将图形进行十分便捷的整体处理，避免细微操作导致的小失误，但是成块之后，我们有时也需要分解。
下面，我们就来看看AutoCad怎么分解块。

操作方法

  • 01

    我们设置好块之后，就可以使用插入块命令， 直接放置我们设置好的块，可以看到放置块之后，我们只能够选择块整体。

  • 02

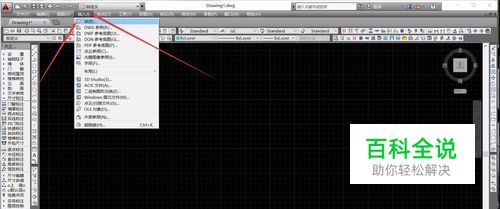

    我们点击上方菜单栏中的“插入”， 在弹出的菜单选项中，点击“块”，进入到插入块命令中。

  • 03

    系统弹出插入块的设置窗口，我们可以在窗口中设置我们的块属性，和插入属性。 在窗口的“名称”设置中，我们点击下拉箭头。

  • 04

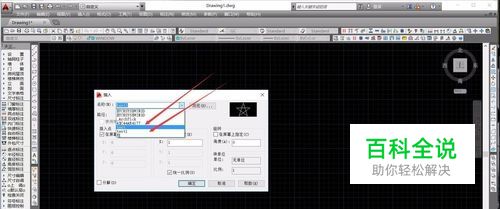

    系统会弹出一系列的块预设名称， 选择我们想要插入的图块，选择我们想要插入的图块，右侧会显示大致的预览。

  • 05

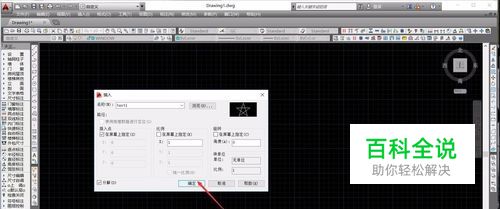

    在窗口的右下角，我们可以看到“分解”的选项， 我们点击前面的方框，勾选“分解”设置。

  • 06

    勾选“分解”选项之后， 我们就可以点击窗口下方的“确定”，这样就可以使用分解状态放置块。

  • 07

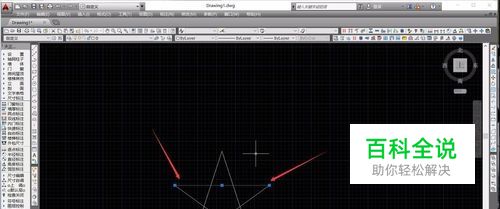

    回到绘图区，直接鼠标左键点击，放置图块，我们鼠标左键点击选中图块的一个线条，就会发现，我们可以单独选中线条，这样我们就完成了CAD块的分解。
