solidworks结构构件制作
solidworks结构构件制作详细教程
操作方法
- 01
首先创建新建结构构件轮廓所在文件夹。值得注意的是，所建立的文件夹需有两级，也就是说在新建文件夹内在新建一个子文件夹，否则构件轮廓保存后是无法引用的。
- 02

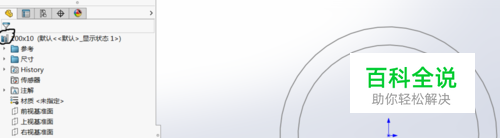

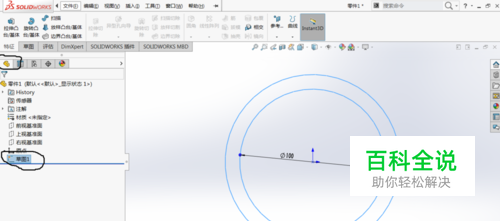

我们需要打开solidworks，选择零件选项绘制一个完整且封闭的草图,退出草图绘制，然后在设计树内点击草图，选中草图。
- 03

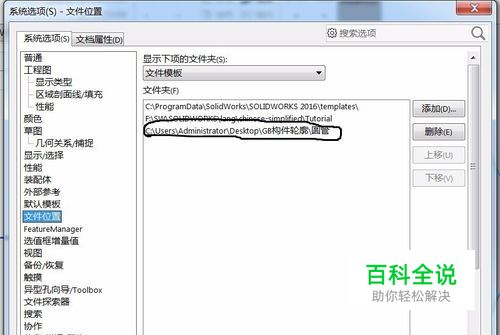

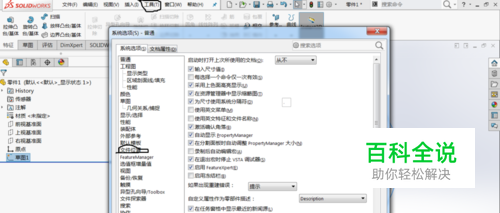

点击工具按钮，选择选项，进入选项后选择文件位置，点击添加，选择新建构件轮廓所在文件夹位置。点击确定。
- 04

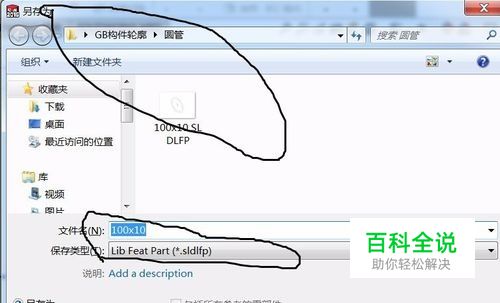

将草图保存到新建文件夹的子文件夹内，保存格式更改为Lib Feat Part(*.sldlfp)。注意创建成功后设计树内图标的变化。
- 05

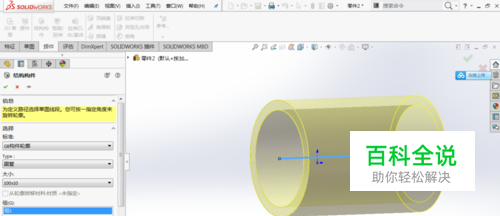

重新打开一个零件绘图界面，打开草图绘制一条直线，退出草图，选择结构构件，选择使用我们创建的构件轮廓即可。
