solidworks草图块制作简易机构动画
不得不说solidworks还是蛮强大的。它的草图可以模拟简易的机构运动，从而帮助设计者在前期更好的改善，同时初学者也可以制作简单的机构运动原理动画，一看就懂。今天小编就告诉大家如何利用solidworks草图来制作简易的机构动画
操作方法
- 01

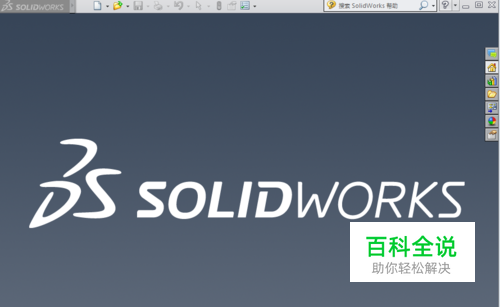

双击启动图标，进入soildworks主界面
- 02

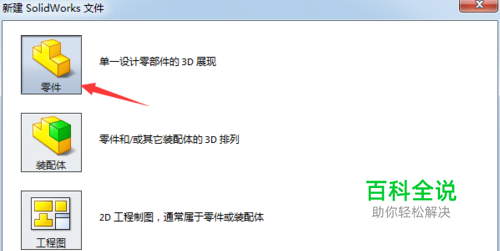

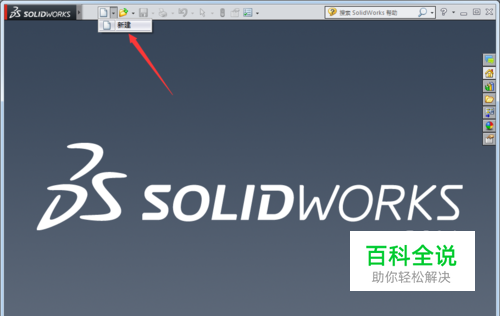

然后如图点击新建，出现如图对话框，选择零件点击进入绘图主界面
- 03

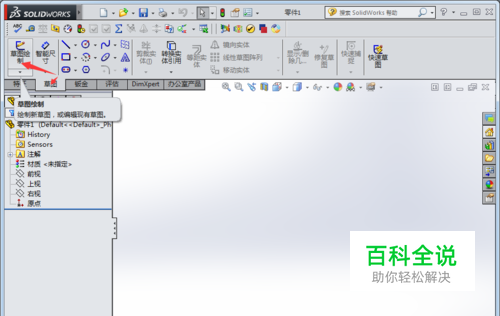

选择草图模块，并在左上角找到草图绘制点击，选择一个基准面，进入草图绘制界面
- 04

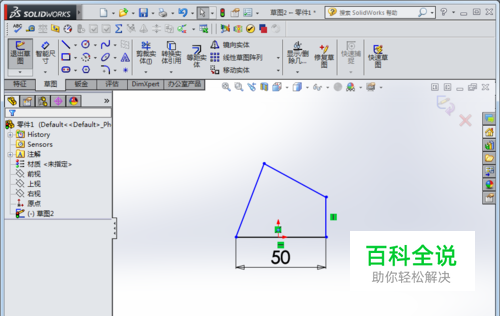

如下图所示，点击直线工具绘制如下图所示的图形。该图形并没有尺寸要求，但为了整体外观布局好看，自己定夺
- 05

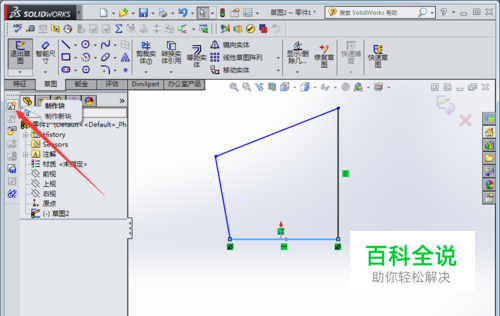

点击图中所指直线，然后点击图中箭头所示制作快。然后打对勾，该直线变成灰色，之后依次为其余三条直线重复此步骤。最后所有直线变灰。先为哪条直线制作快没有先后顺序
- 06

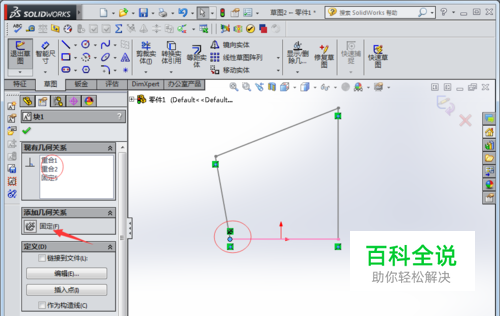

点击图中所示点，然后在左侧添加几何关系中点击固定。最后打对勾
- 07

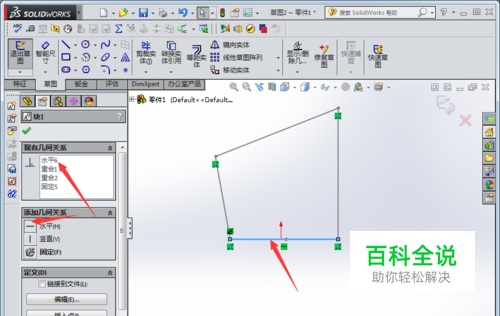

点击图中所示直线，然后在左侧添加几何关系中点击水平。最后打对勾
- 08

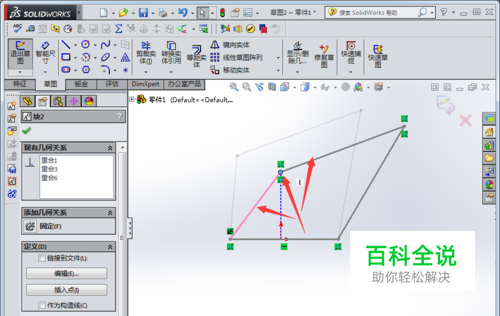

点击图中所示点或直线，鼠标左键不要松开，然后拖拽鼠标，会发现线条动了。这可以模拟简单的连杆机构
