cad怎么画曲线图（cad怎么转曲线）
在CAD中，有时候我们需要绘制复杂曲线，如:在建筑制图中，绘制拱门、桥梁等；在机械制图中，绘制复杂的曲面形状等。这些曲线有些没有方程，但有坐标值，且坐标点的数量比较多，我们需要通过大量的坐标点来拟合曲线，在CAD中有没有快速生成的方法呢？我觉得下面这招好使:首先在EXCEL中生成坐标数据，然后再导入CAD中，一步即可绘制好拟合曲线。具体操作流程如下:
1.数据生成
在EXCEL中生成坐标点数据的步骤如下:

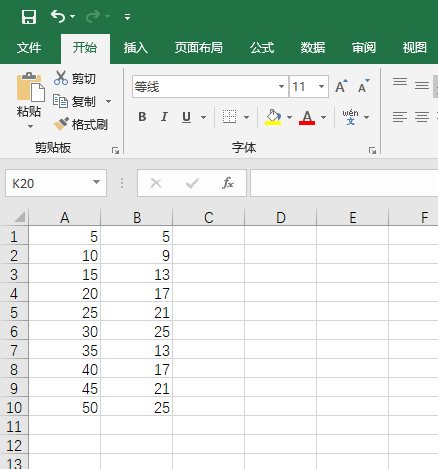

步骤一:在EXCEL中，按图1所示，分别输入X轴和Y轴的坐标值，图1中A1至A10为X轴坐标，B1至B10为Y轴坐标；
图1 在EXCEL中输入数值

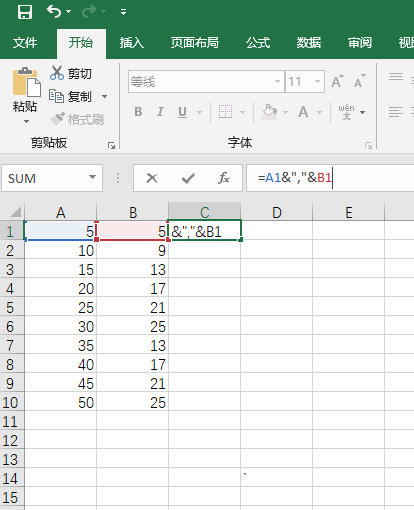

步骤二:在EXCEL中按图2所示方法，在C1位置输入“=A1&“，”&B1”，将A列和B列的数据合并，中间用“，”分隔，满足CAD中样条曲线数据输入要求，输入完成后回车，C1位置即生成了数据“5，5”；
图2 EXCEL中合并列

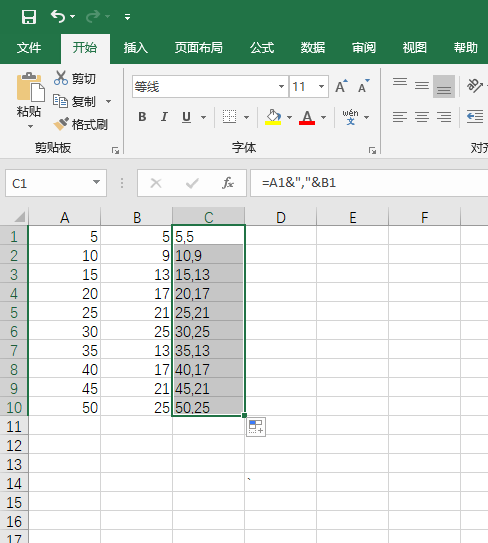

步骤三:选择C1数据后，往下拖至C10，按C1方式完成所有数据的合并,如图3所示，此步操作完成后，表中A、B列的数据均合并至C列了。
图3 EXCEL中同类处理

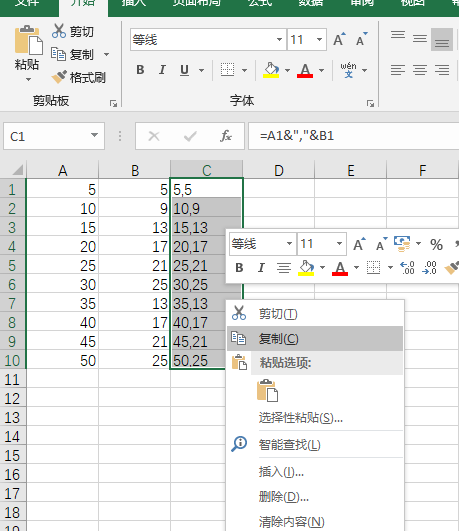

步骤四:选择C列所有数据，点击右键进行复制，如图4所示。至此，便完成了坐标数据生成工作。
图4 EXCEL中复制内容
2.坐标数据导入CAD中并生成曲线
在EXCEL中，已经完成了坐标数据生成及复制，现在只需要在CAD中粘贴即可生成曲线，步骤如下:

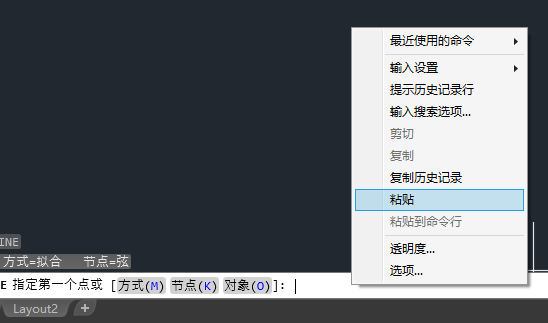

点击样条曲线图标或在命令行中输入“SPLINE”，回车后提示指定第一点，此时点击鼠标右键，在快捷菜单中选择粘贴，如图5所示；
图5 样条曲线中粘贴数据

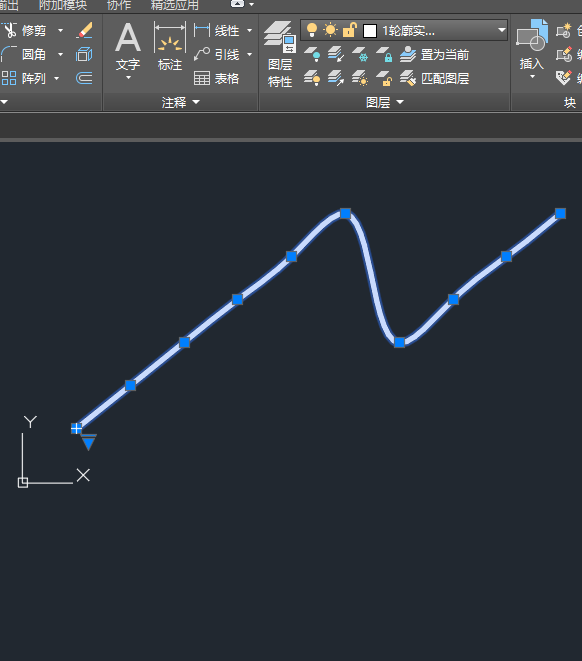

数据粘贴之后，在CAD绘图区就立即生成了各坐标点的拟合曲线，如图6所示。
图6 生成的曲线图
感兴趣的朋友可以去尝试尝试。
