CAD阵列功能用法

CAD是一款图形设计软件，今天就和大家分享一下CAD阵列功能的用法，以画花圆环为例给大家说说画法，希望能对大家有所帮助。

操作方法

  • 01

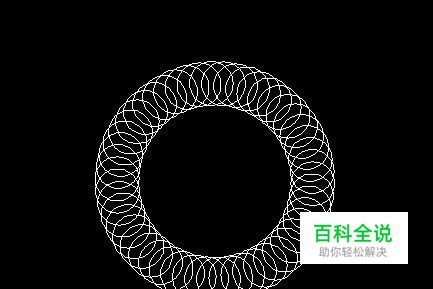

    首先我们看看下图的花环，说说怎么用CAD画出下图；

  • 02

    打开CAD软件，先熟悉一下它的编辑页面，如下图；

  • 03

    根据要求画圆，点击编辑界面最左边的 画圆命令，然后用编辑界面最右边中间的 阵列工具处理，如下图；

  • 04

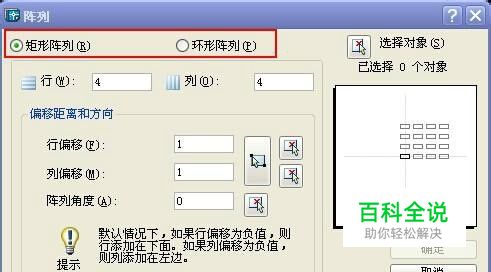

    点击阵列命令后出现如下图页面，选择 环形阵列；

  • 05

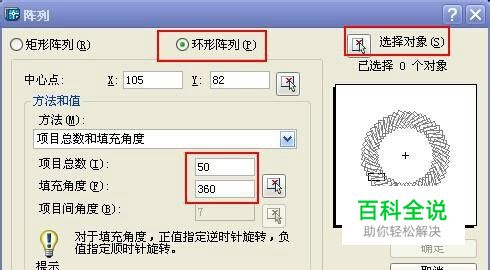

    如下图，输入 项目总数及 旋转角度，最后点击“ 选择对象”；

  • 06

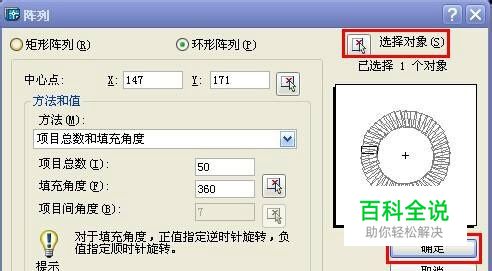

    如下图，选择完对象后点击预览图下方“ 确定”或回车键；

  • 07

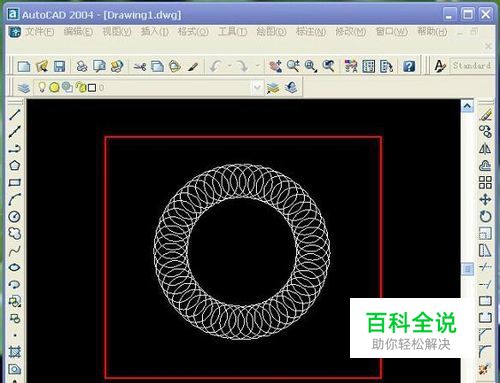

    如下图，花环画好了。

  • 08

    阵列还可以画其他的图形等等，需要朋友们多学习练习实践。
