CAD阵列如何修改？

在使用CAD绘制图形时，阵列完毕后想修改阵列样式，那么此时如何修改呢？下面与大家一起分享。

操作方法

  • 01

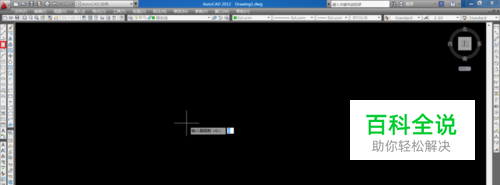

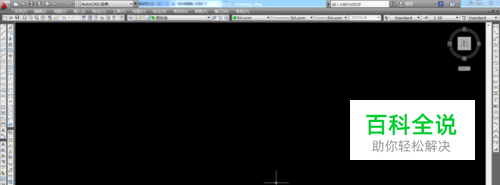

    AutoCAD软件运行：打开电脑，双击AutoCAD软件的快捷方式，进入AutoCAD软件的绘图界面。

  • 02

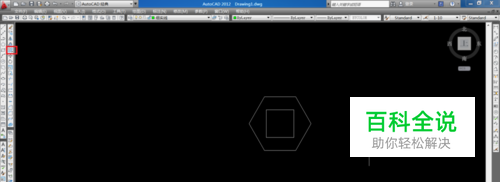

    绘制阵列图像：选择多边形绘图工具，分别绘制四边形和六边形。（此处阵列图形示例）

  • 03

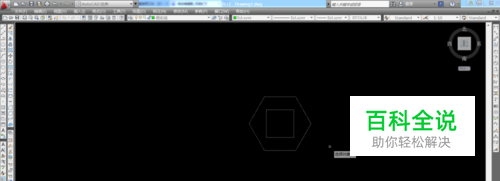

    矩形阵列：需要阵列的图形绘制好后，选择矩形阵列，进入阵列对象选择。

  • 04

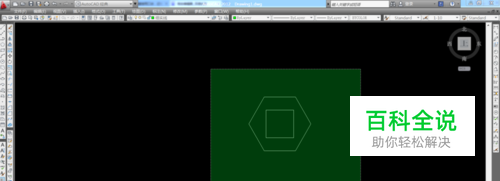

    阵列对象选择：选择需要阵列对象，全部选择后按空格键，分别制定行列间距，并定义数量。

  • 05

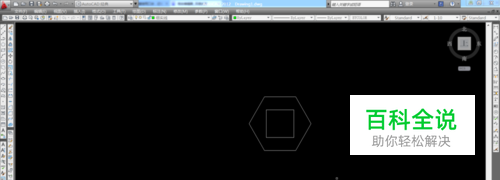

    阵列图形：行列间距，数量定义好后直接ESC键退出即可，阵列即完成。

  • 06

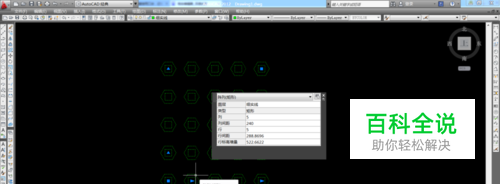

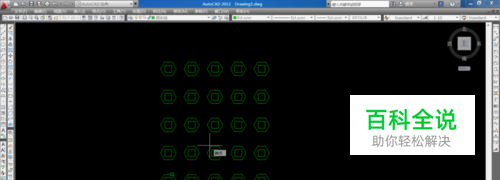

    修改阵列：如需要修改行列参数，只需在阵列的图形位置左键双击，界面将会跳出阵列的对话框。

  • 07

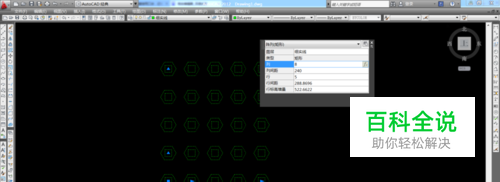

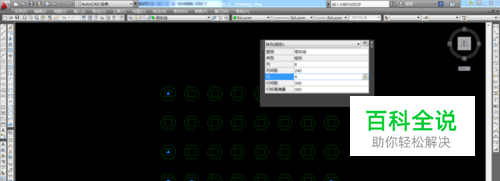

    阵列对话框参数修改：可对行列数量及行列间距分别修改。如下图所示。
