西门子s7200移位循环指令及字符串指令怎么使用
在移位指令中左移一位相当于乘以2; 右移一位相当于除以2。最后被移出的位会被复制到SM1.1; 如果移位操作的结果为0或被移位的值是零时，SM1. 0被置位。SM1. 0和SM1. 1会自动复位。字节操作是无符号的。对于字和双字操作，号数据类型时，符号位也被移位。

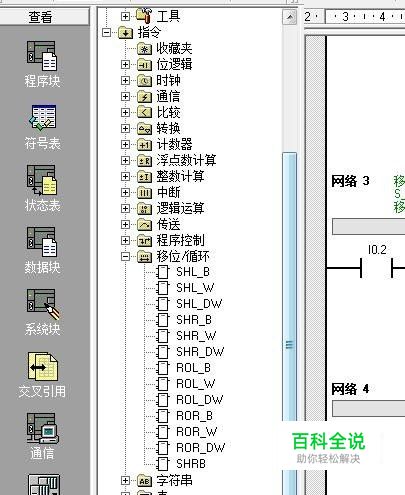

移位指令
- 01

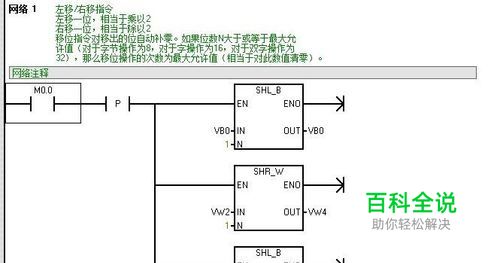

左移/右移指令 左移一位，相当于乘以2 右移一位，相当于除以2 移位指令对移出的位自动补零。如果位数N大于或等于最大允 许值（对于字节操作为8，对于字操作为16，对于双字操作为 32），那么移位操作的次数为最大允许值（相当于对此数值清零）。
- 02
循环移位 如果位数N大于或者等于最大允许值（对于字节操作为8，对于 字操作为16，对于双字操作为32），S7--200在执行循环移位 之前，会执行取模操作，得到一个有效的移位次数。移位位数 的取模操作的结果，对于字节操作是0到7，对于字操作是0到 15，而对于双字操作是0到31。
- 03

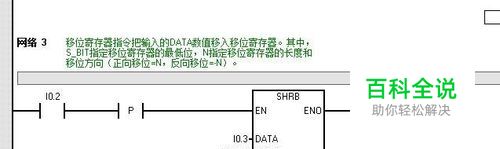

移位寄存器指令把输入的DATA数值移入移位寄存器。其中， S_BIT指定移位寄存器的最低位，N指定移位寄存器的长度和 移位方向（正向移位=N，反向移位=-N）。
字符串
- 01

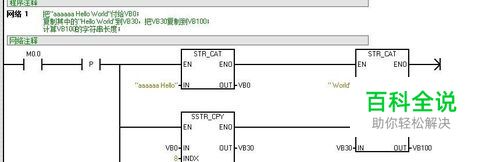

把"aaaaaa Hello World"付给VB0； 复制其中的"Hello World"到VB30，把VB30复制到VB100； 计算VB100的字符串长度；
- 02

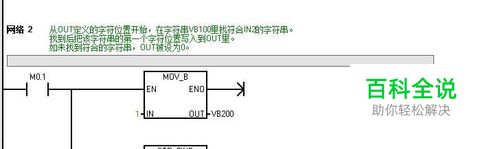

从OUT定义的字符位置开始，在字符串VB100里找符合IN2的字符串。 找到后把该字符串的第一个字符位置写入到OUT里。 如未找到符合的字符串，OUT被设为0。
- 03

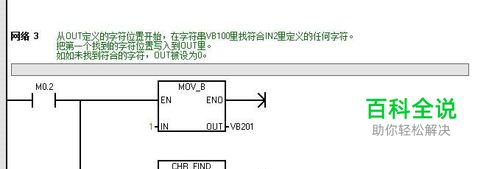

从OUT定义的字符位置开始，在字符串VB100里找符合IN2里定义的任何字符。 把第一个找到的字符位置写入到OUT里。 如如未找到符合的字符，OUT被设为0。
