西门子s7200怎么读写实时时钟
读实时时钟指令:从硬件时钟中读当前时间和日期，并把它装载到一个8字节存储区中。
写实时时钟指令:将当前时间和日期写入硬件时钟。
操作方法
- 01

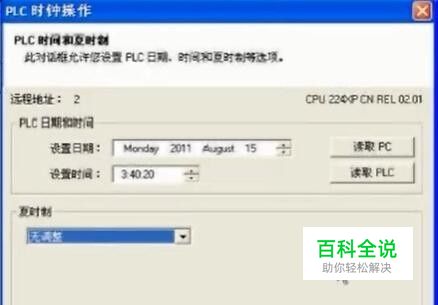

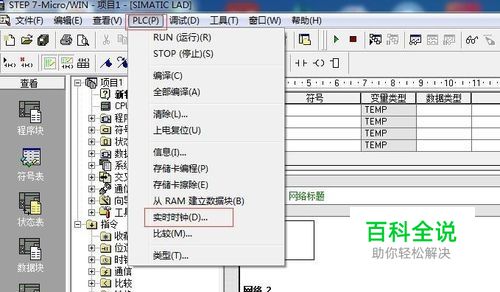

对于一个全新的CPU,需首先选择菜单“PLC-实时时钟”或者通过写时钟指令给CPU分配一个时间。
- 02
S7- 200 CPU不会检查和核实日期与星期是否合理。无效日期如2月30日可能被接受。在应用写入时钟指令时必须确保输入的数据是正确的。
- 03

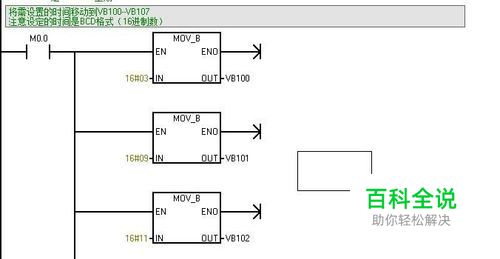

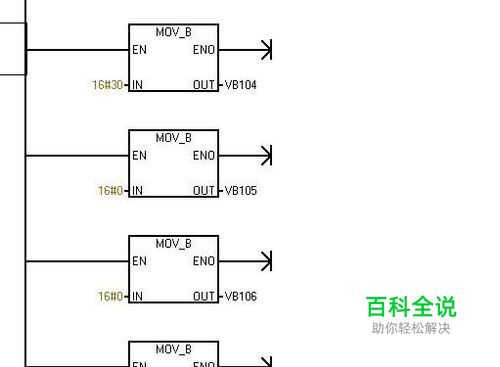

将当前时间设定到S7-200当中 ----> VB100:年 VB101:月 VB102:日 VB103:时 VB104:分 VB105:秒 VB106必须是0 VB107:星期 编程如下
- 04

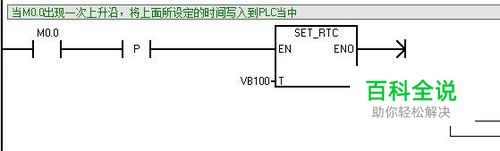

通过M0.0的一个上升沿将上一步设定的时间写入到S7-200的时钟当中。
- 05

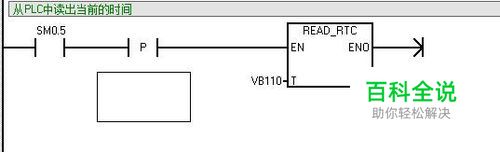

设定时间后，可以通过这句话实时读取PLC当中的时间
- 06

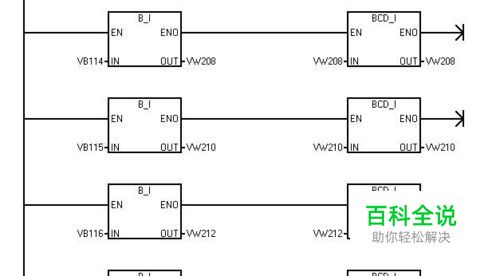

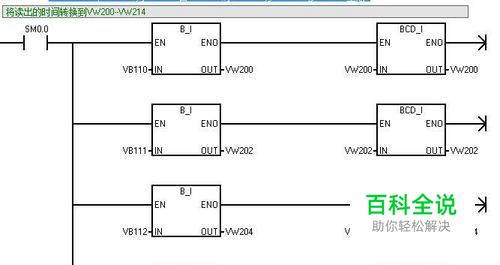

将读到的结果从BCD码格式转换到整数格式。 ----> VW200:年 VW202:月 VW204:日 VW206:时 VW208:分 VW210:秒 VB214:星期
