已知三角形三条边长怎么用AutoCAD绘制三角形？
已知三角形三边长度怎样用AutoCAD绘制三角形？今天我们详细讲解一下。
操作方法
- 01
我们举例说明已经三角形三条边长为4，5，6，首先我们绘制任意一条边，我们这个绘制三角形边长为4的边。
- 02

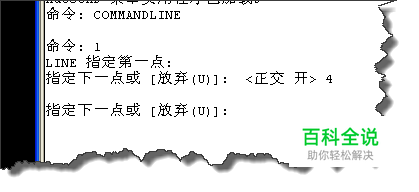

打开AutoCAD软件，F8打开正交模式，在命令行中输入L,空格后在水平位置输入4.
- 03

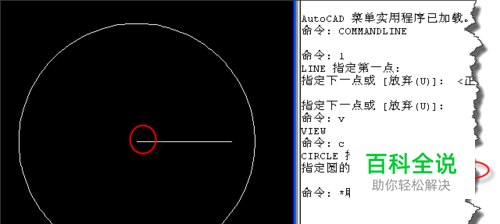

以直线的任意一个端点绘制直径为5的圆，方法如下，在命令行中输入c空格，以直线的一个端点为圆心，绘制直径为5圆形。
- 04

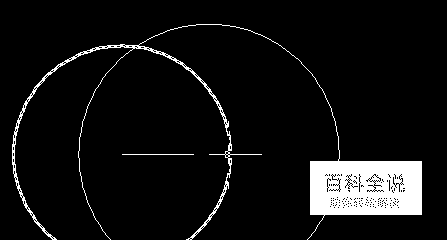

以直线的另一个端点绘制直径为6的圆，方法如下，在命令行中输入c空格，以直线的另一个端点为圆心，绘制直径为6圆形。
- 05

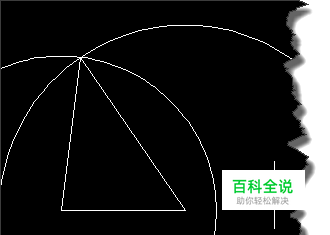

这个时候大家可以发现有两个圆会出现一个交点。将直线的两个端点分别与交点连接成直线。
- 06

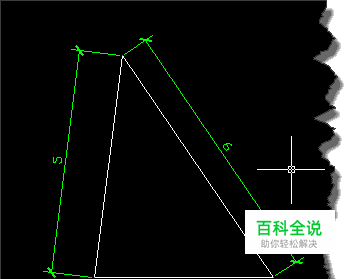

连接完成以后，删除两个圆，并将直线的三条边进行标注即可以绘制好三角形了。
