如何使用、测试GPS模块？
利用GPS定位卫星，在全球范围内实时进行定位、导航的系统，称为全球卫星定位系统，简称GPS。
那么如何使用GPS模块呢？以下介绍一款简单的GPS模块的测试，大部分都是通用的。
方法/步骤 1 GPS模块介绍
- 01

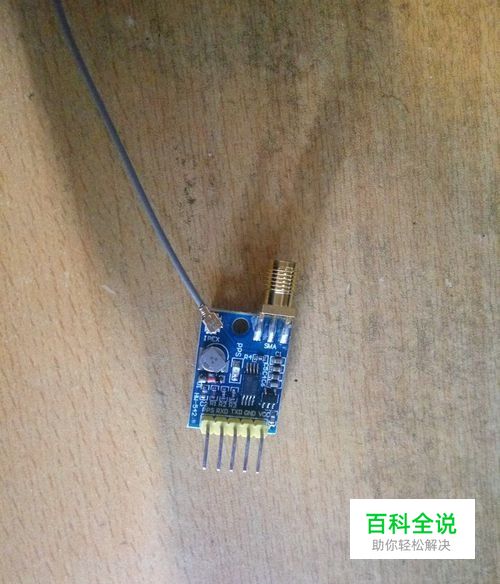

如图即是一个GPS模块。带有天线接口和TTL串口输出。
- 02

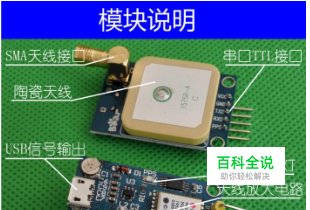

各部分功能如下图所示。
- 03

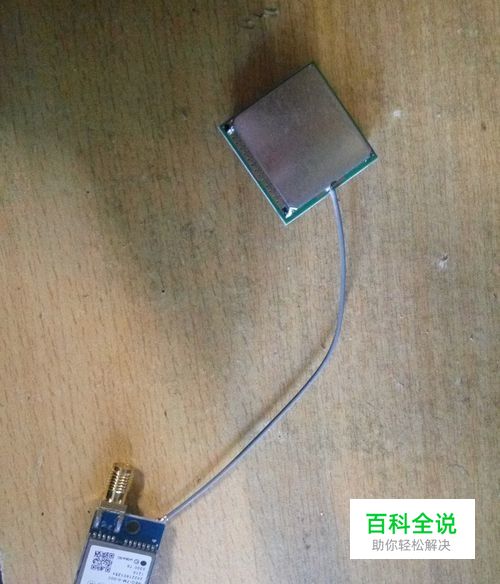

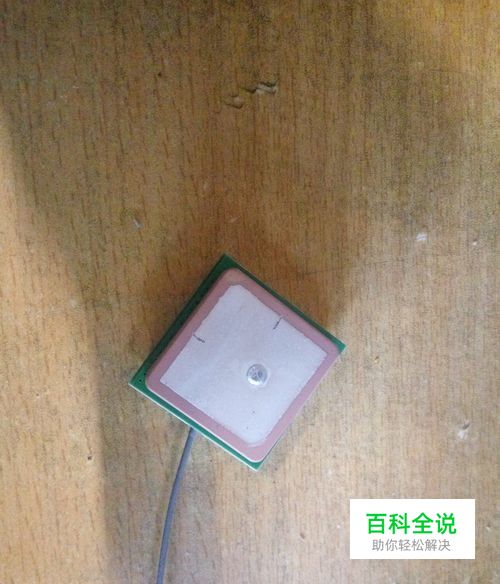

外接天线。这里通过IPEX接了一个陶瓷天线。
方法/步骤2 串口接收GPS信息
- 01

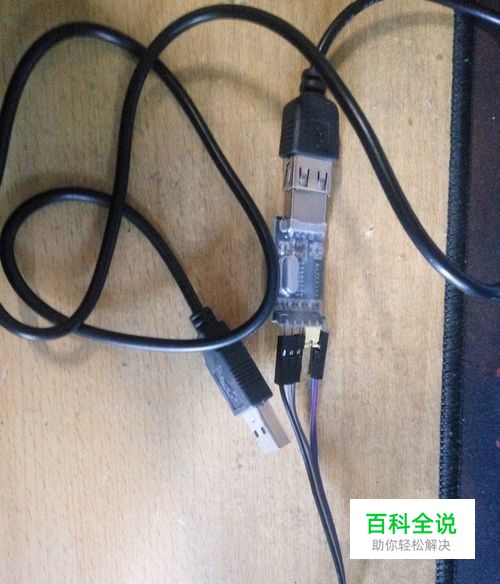

USB转串口线。 模块是TTL电平，与电脑通信需要通过USB转串口线将TTL电平转为USB。
- 02
连接GPS模块与电脑。模块引脚有标识。 VPP - 5V GND - GND RX - TX TX - RX
- 03

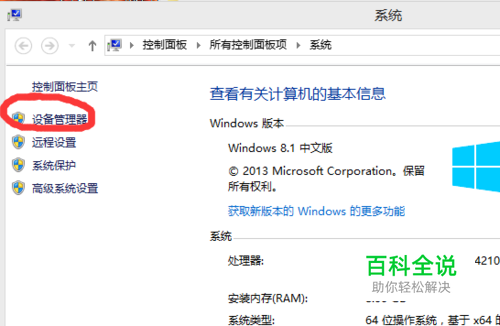

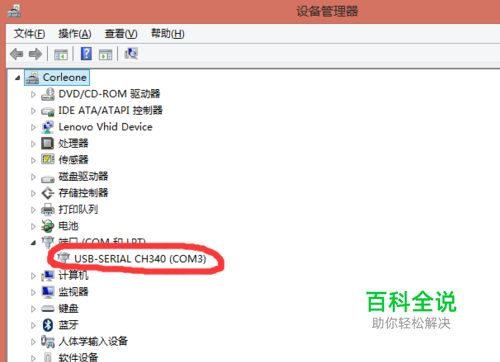

查看串口驱动。 右键我的电脑，属性，打开设备管理器，在端口下面可以看到有USB转串口驱动。串口线不同的话，驱动名字会不一样。可以看到驱动后面有 com3，标识使用的是端口3。
- 04

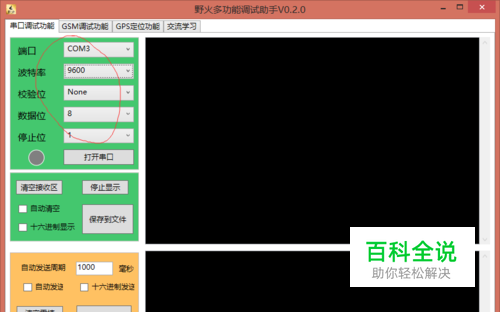

查看串口输出信息。 注意串口配置，端口是com3 （根据个人自己串口驱动后面的端口号修改）。 波特率一般为9600. 其他一般默认配置。
- 05

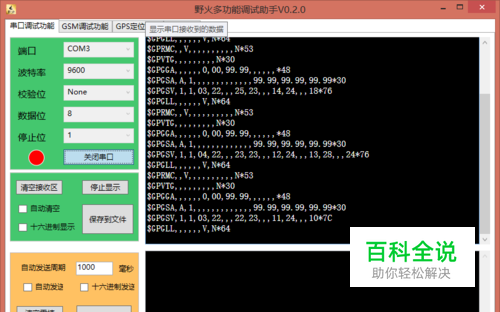

打开串口即可看到输出的GPS信息。 因为是在室内测试，GPS信息不是很准确。
