单区域OSPF基本配置
OSPf，是一个路由协议，路由协议的作用就是让路由器之前能够动态的共享网络信息，使其能够获得远程网络。
区域的概念是OSPF特有的一种属性，因为OSPF在运行时有一个操作叫做LSA泛洪，泛洪会占用网络很大的带宽，同时消耗路由器的资源，严重的影响可能会导致路由器down机。为了减小这种影响，其中一种方式就是减小参与泛洪的路由器的数量，于是将网络中运行OSPF的路由器逻辑的划分为几个区域，泛洪的操作只在区域中进行，路由器减少了，同样就是减小了泛洪的影响。当网络中的路由器数量较少的时候，我们可以不对其进行区域划分，让其只运行在一个区域中，即 area 0，就是单区域路由了。当路由器数量较大的时候，就得进行区域的划分，划分之后就是多区域路由，但不管在什么时候 area 0 必须存在，其他区域必须与area 0 相连。
操作方法
- 01
习一：单区域OSPF基本配置 1 照图所示，匹配置路由器个端口IP 地址。 2 在每台路由器上启用OSPF 3 检查各个端口是否互通 4 在每一台路由器上观察路由表的情况；观察OSPF邻居表；观察拓扑结构数据库信息
- 02

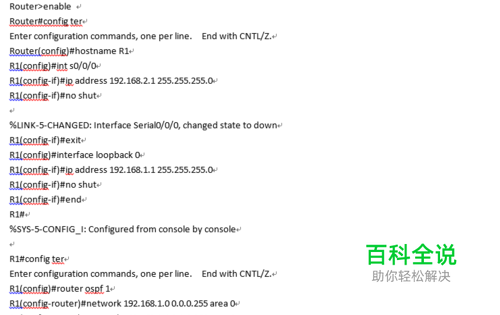

路由器R1配置：
- 03

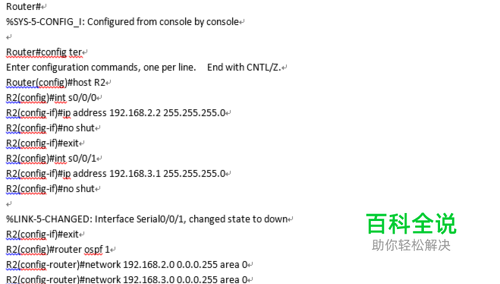

路由器R2配置：
- 04

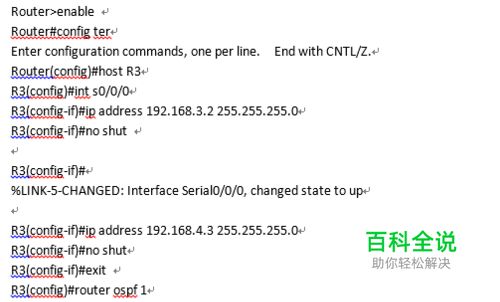

路由器R3配置：
- 05

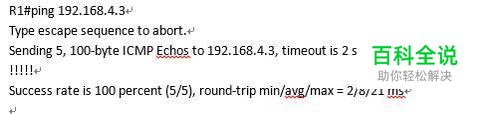

检查各个端口是否互通： 由R1 ping R3的环回口：
- 06
检查各个端口是否互通： 由R1 ping R3的环回口：
- 07

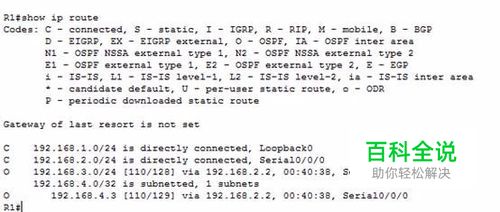

路由器R1路由表：
- 08

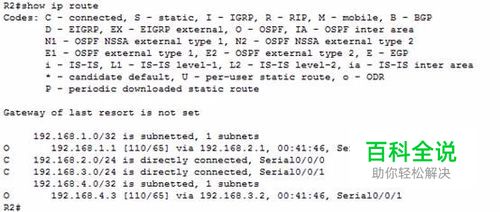

路由器R2路由表：
- 09

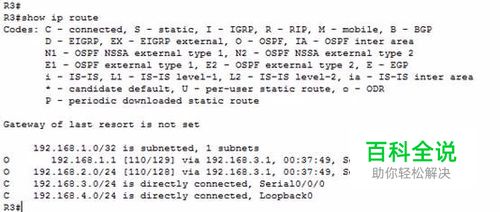

路由器R3路由表：
