LabVIEW-波形图表

2024-04-08 01:06:11

波形图表是显示一条或多条曲线的特殊数值显示控件，一般用于显示以恒定速率采集到的数据。波形图表会保留来源于此前更新的历史数据，又称缓冲区。右键单击图表，从快捷菜单中选择
图表历史长度可配置缓冲区大小。波形图表的默认图表历史长度为1,024个数据点。向图表传送数据的频率决定了图表重绘的频率。

单条曲线

01

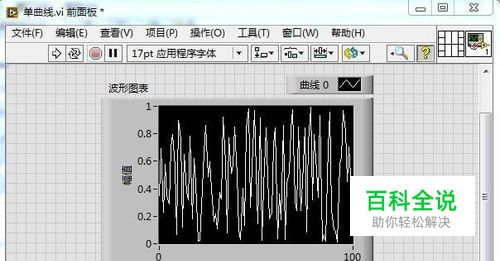

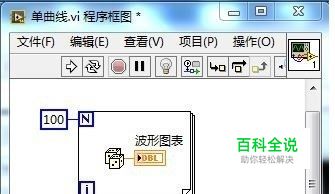

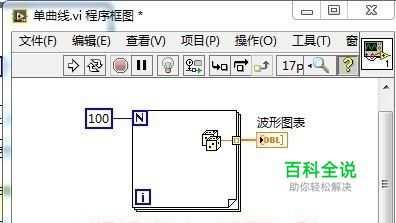

如一次向图表传递一个或多个数据值，LabVIEW会将这些数据作为图表上的点，默认x0 = 0，△x=1为增量递增x索引。图表将这些输入作为单条曲线上的新数据。
02

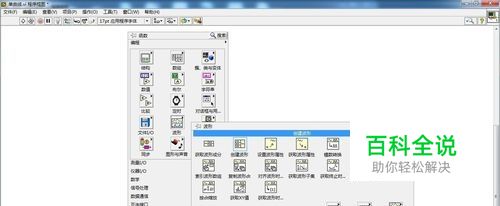

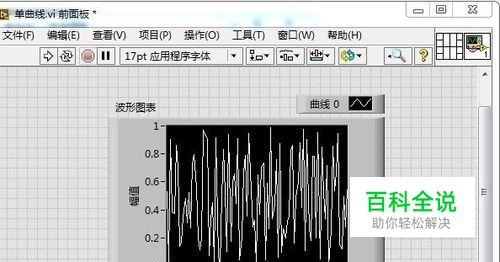

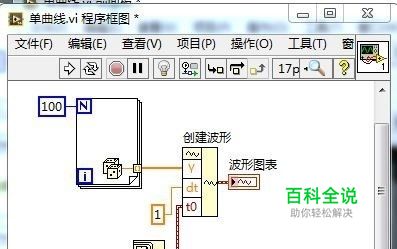

波形图表接收波形数据类型，该类型包含了波形的数据、起始时间和时间间隔(△t)。

多条曲线

01

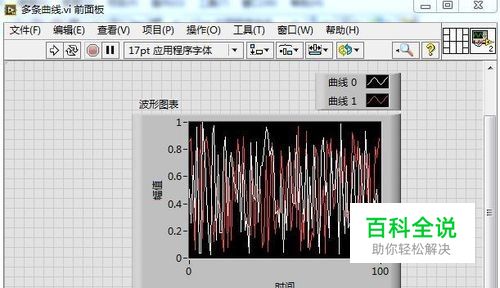

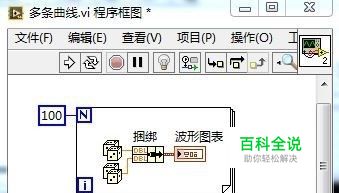

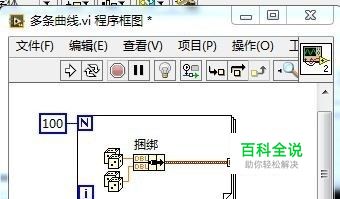

如需向波形图表传送多条曲线的数据，可将这些数据捆绑为一个标量数值簇，其中每一个数值代表各条曲线上的单个数据点。
02

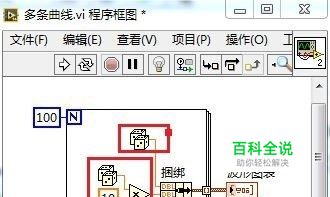

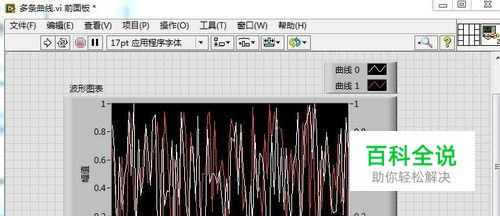

如需在一次更新中向每条曲线传送多个点，可将一个数值簇数组连接到波形图表。每个数值代表各条曲线的单个值点。

多条曲线分坐标显示

01

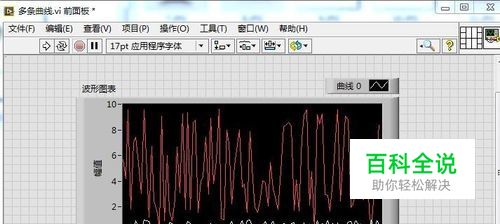

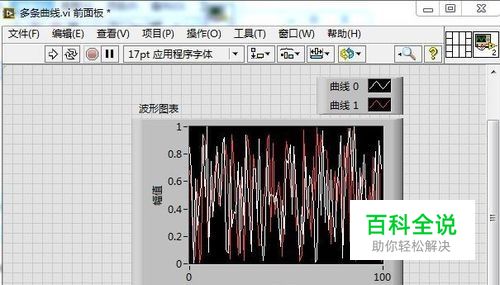

如果两条曲线的数据范围不在一个数量级，而采用一个坐标，就会出现多条曲线显示不全，如下图；
02

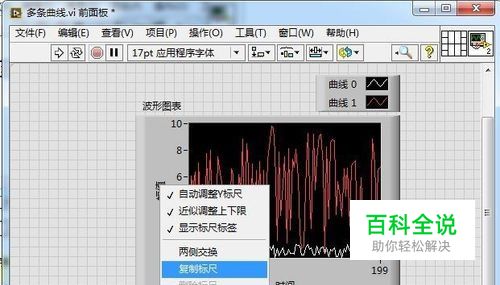

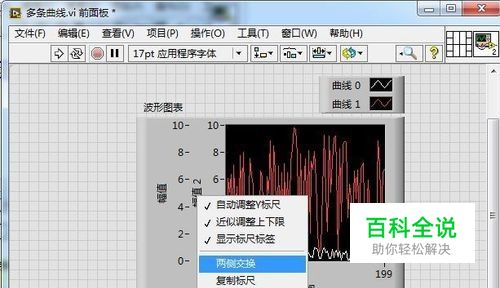

这个需要分别设置两个坐标：1）选中波形图表左侧幅值，右击-复制标尺；2）选中波形图表左侧幅值2，右击-两侧交换；
03

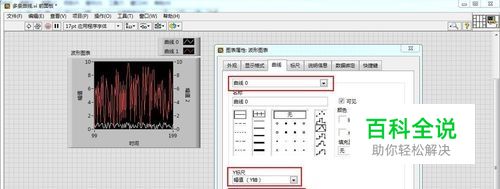

选中波形图表-右击-属性；
04

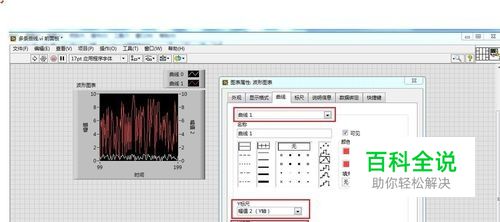

选择曲线：分别设置曲线0和曲线1的Y标尺和X标尺；
05

再次运行VI ;
