交换机的端口聚合配置

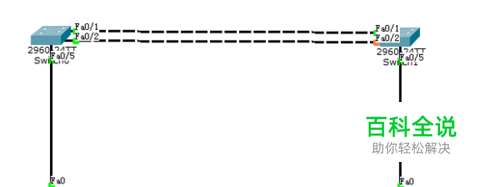

链路聚合将交换机上的多个端口在物理上连接起来，在逻辑上捆绑在一起。
1、形成较大宽带的端口。
2、实现负载分担，并提供冗余链路。
操作方法
- 01

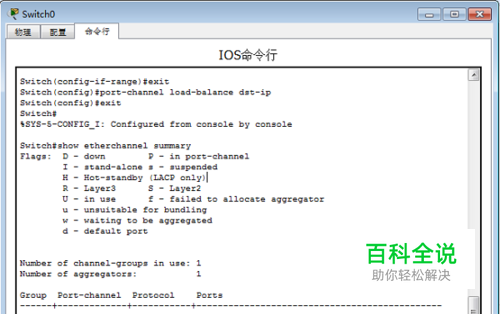

配置交换机Switch0: Switch>en Switch#conf Switch(config)#interface range fa0/1-2 Switch(config-if-range)#switchport mode trunk //设置端口模式为trunk Switch(config-if-range)# Switch(config-if-range)#channel-group 1 mode on //加入链路组1并开启 Switch(config-if-range)# Switch(config-if-range)#exit Switch(config)#port-channel load-balance dst-ip //按照目标主机IP地址数据分发来实现负载平衡 Switch(config)#exit Switch#show etherchannel summary
- 02
配置交换机Switch1: Switch>en Switch#config t Switch(config)#interface range fa0/1-2 Switch(config-if-range)#switchport mode trunk //设置端口模式为trunk Switch(config-if-range)#channel-group 1 mode on //加入链路组1并开启 Switch(config-if-range)# Switch(config-if-range)#exit Switch(config)#port-channel load-balance dst-ip //按照目标主机IP地址数据分发来实现以太网通道组负载平衡 Switch(config)#exit Switch# Switch#show etherchannel summary//显示以太网通道组的情况
- 03

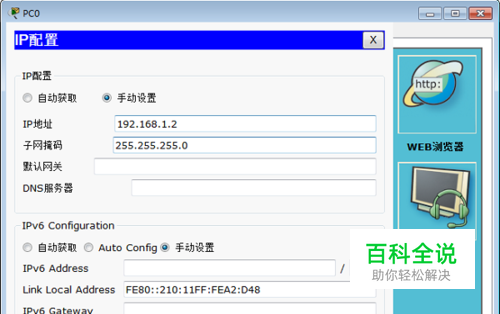

计算机PC0的设置： IP:192.168.1.2 子网掩码：255.255.255.0
- 04
计算机PC1的设置： IP:192.168.1.3 子网掩码：255.255.255.0
- 05

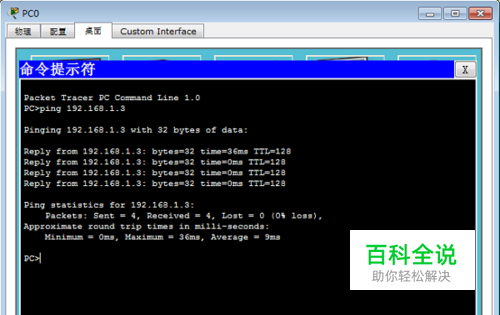

PC0 ping PC1 ：测试PC0到PC1的连通。
- 06

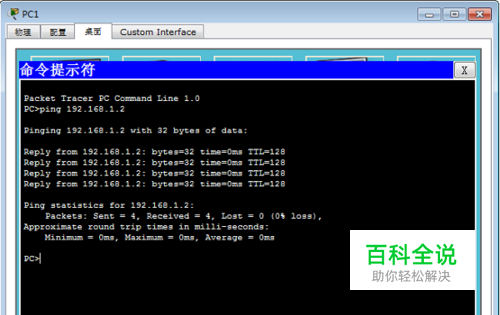

PC1 ping PC0 ：测试PC1到PC0的连通。
