MasterCAM 9.1 2D制图绘制 点线面

本篇主要详细的讲解Mastercam9.1 如何绘制 点线面! 点到线,线到面; 任意2点成1线,  几条闭合的线又组成面!  这里我将详细讲解, 点线面 如何绘制,快捷键和鼠标点击的两种方法!

绘制:点

  • 01

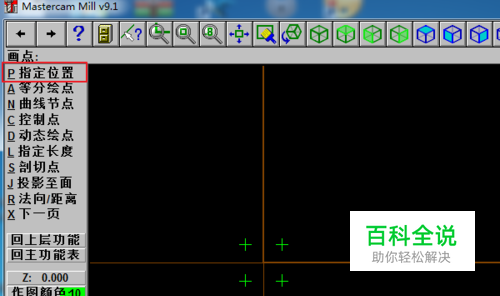

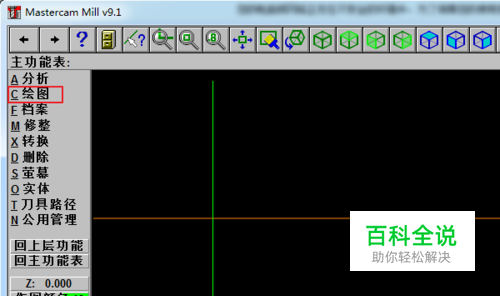

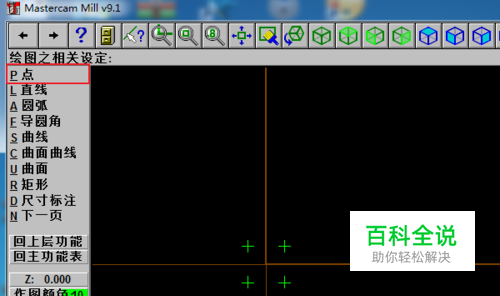

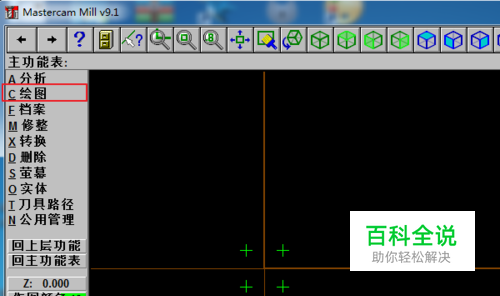

    鼠标 点击 "C 绘图"  -->  点击 "P 点"  -->  点击 "P 指定位置" 快捷键:按键 "C"  -->  按键 "P"  -->  按键 "P"   ("CPP" 指定位置点)

  • 02

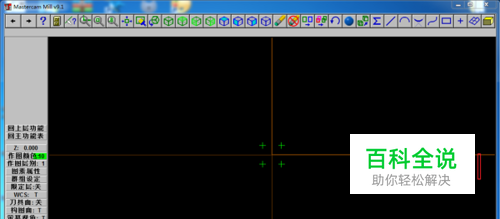

    键盘输入指定点的坐标 (20,20) 后按键 "回车"；这里的(20,20)表示 X坐标为:20 Y坐标为:20

绘制:线

  • 01

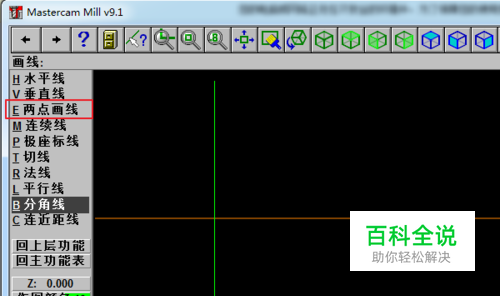

    鼠标 点击 "C 绘图"  -->  点击 "L 直线"  -->  点击 "E 两点画线" 快捷键:按键 "C"  -->  按键 "L"  -->  按键 "E"   ("CLE" 两点画线)

  • 02

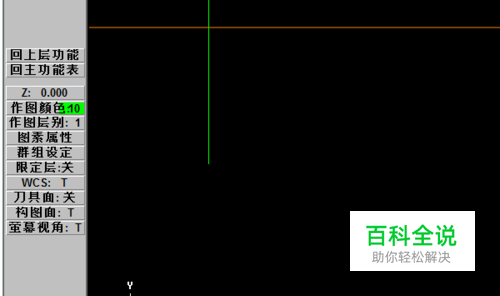

    注意Mastercam 软件右下方提示! 会提示当前步骤,!这里我们要输入线的"起始 点"位置: 我输入的是:(20,10)  回车后,起始点会在(20,10) 位置上!

  • 03

    输入直线的"终止点"位置 我这里输入的是:(20,-10) 按键 "回车"

绘制:面

  • 01

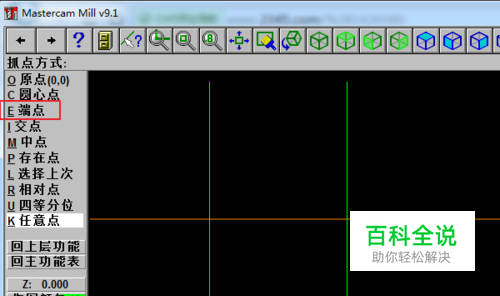

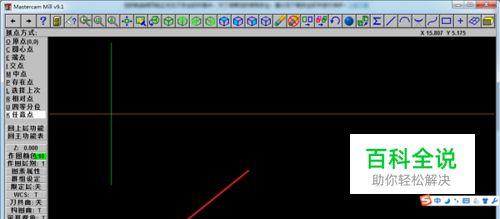

    面就是 几条线的闭合,这里我还是用: "两点画线" 快捷键是 "CLE" 抓点方式: "端点" 鼠标点击其中一条线的一端! 继续抓点方式: "端点" 鼠标点击另一条线的一端!

  • 02

    重复上面操作,帮线的另一端也:"两点画线" 连接起来,形成一个 矩形,这就是一个简单的面了!
