UG NX中变化扫掠的使用技巧
变化扫掠是UG NX软件中一个特有的功能，它能随引导线的路径变化而变化，在实际的造型设计中使用进来非常方便。这里介绍一下它的使用技巧。
操作方法
- 01

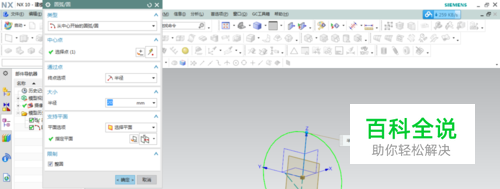

首先插入曲线，选择放置基准面，绘制一个圆。
- 02

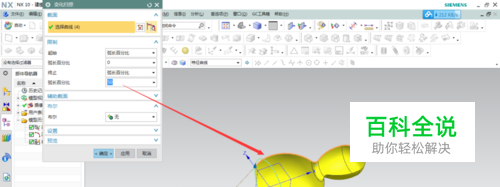

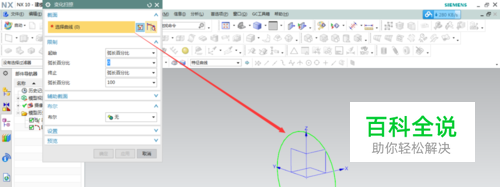

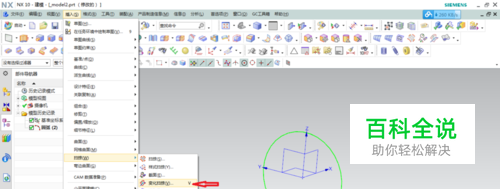

然后点击插入/扫掠/变化扫掠，在跳出的变化扫掠对话框中，选取前面的圆弧曲线，弧线百分比改为50。
- 03

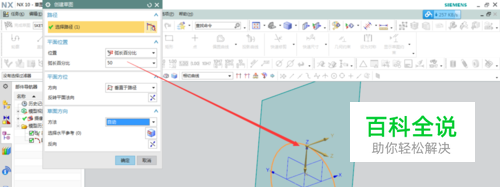

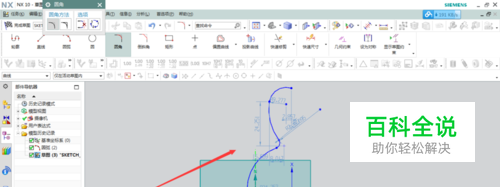

完成后点击确定进入路径绘制，系统自动选择与圆基准面垂直的基准，绘制一个轮廓路径。
- 04

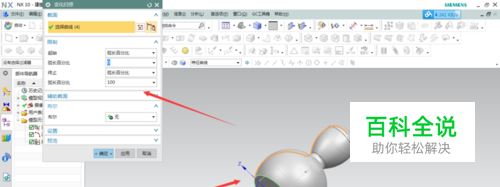

完成后退出草图，预览一下变化扫掠完成效果。将弧长百分比改为50%,可以看到扫掠后效果如图所示。
