UG NX中渐开线的画法
在图形绘制过程中，我们经常要使用到渐开线，绘制渐开线不能单一的去描点，因为它本身有一定的规律。必须使用到相关的三角函数公式来辅助绘制，方法和前面讲的正弦规律曲线有些内似，可以参考下面的链接做一下对比。
操作方法
- 01

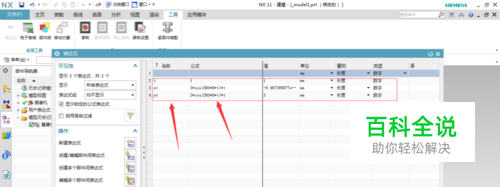

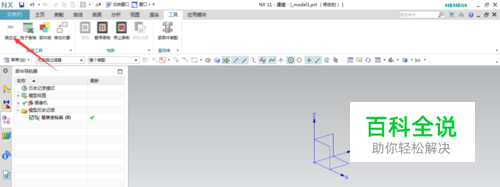

打开UG NX软件，选择菜单栏中的工具选项，对于经典工具条也是一样，找到下面的表达式选项，进入表达式的创建。设置规律公式如图所示，这里使用基圆半径为3.
- 02

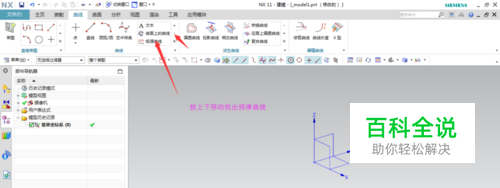

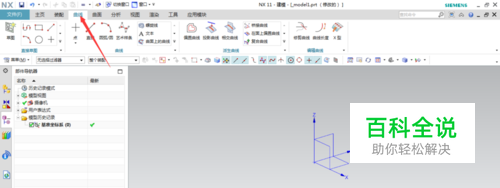

在菜单栏选择曲线工具，在曲线栏选择规律曲线，不是在草图曲线中，这个曲线属于空间曲线，如果该栏中没有规律曲线，可以在工具条中找出并在前面打上勾。
- 03

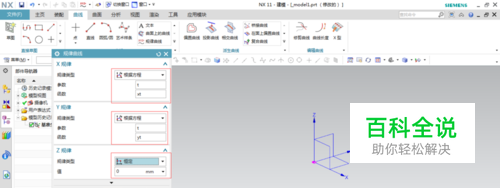

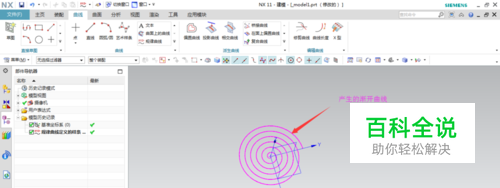

软件跳出规律曲线对话框，选择X、Y规律根据议程，函数分别为XT、YT，如图所示，Z轴选择为恒定，值为0，生成渐开线如图。
- 04

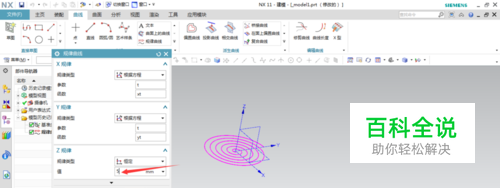

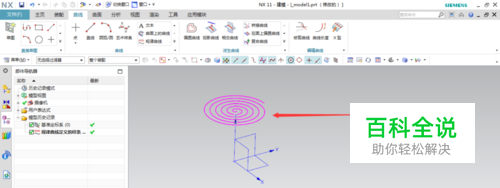

返回规律曲线对话框，将Z轴恒定值改成5，如图所示，渐开线的位置抬高。
