proe创建运动型骨架模型
产品的设计开发一般经过概念设计、参数化设计和详细设计三个阶段,这种过程称为自顶向下的设计。骨架模型是Pro/ENGINEER自顶向下设计的一个强有力工具。
下面介绍下运动型骨架模型的创建过程，四杆机构每个零件通过销钉连接。下面a，b,c,d分别代表每个零件。以下图中数字代表顺序。
1.新建骨架模型，子类型 运动
- 01

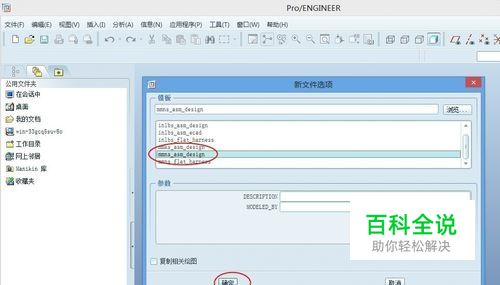

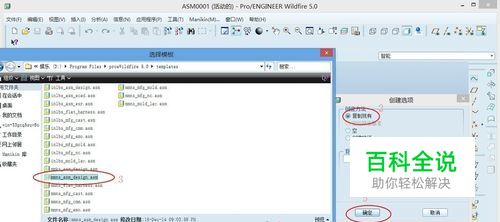

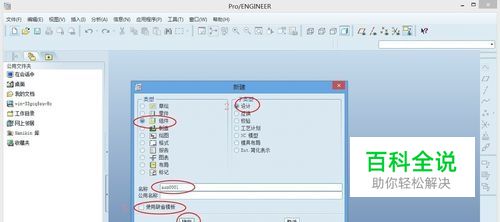

新建一个装配，去掉缺省，选择模板mmns_asm_design.asm
- 02

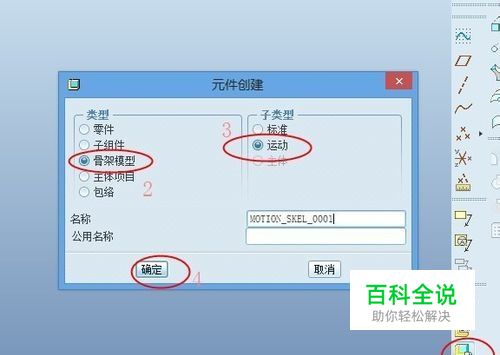

新建骨架模型 子类型选运动 再复制现有模板，模板在安装目录下templates里 例如我的D:\Program Files\proeWildfire 5.0\templates\mmns_asm_design.asm
- 03

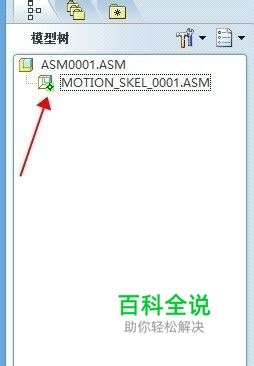

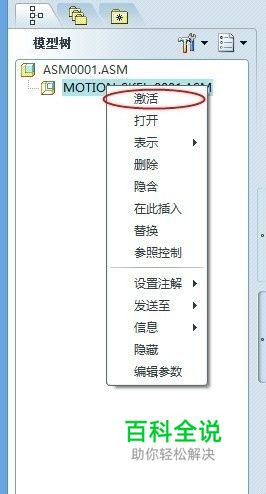

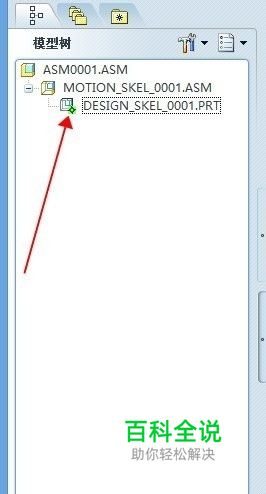

激活刚创建的运动骨架模型，激活状态，在右下角会显示绿色的十字形。

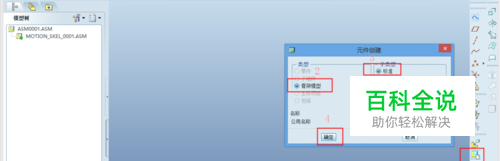

2.新建骨架模型，子类型 标准
- 01

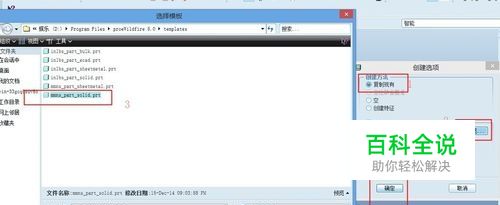

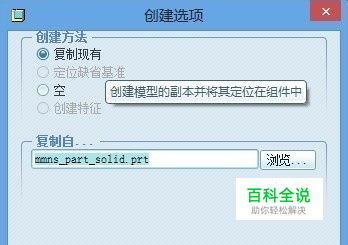

新建骨架模型 子类型选运动 再复制现有模板，模板在安装目录下templates里 例如我的D:\Program Files\proeWildfire 5.0\templates\mmns_part_solid.prt
- 02

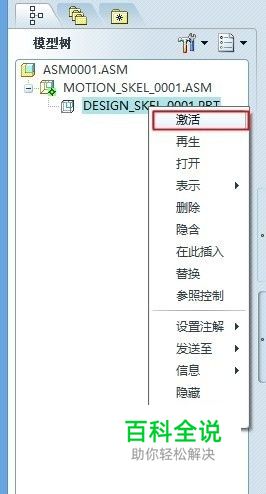

激活刚创建的标准骨架模型，激活状态，在右下角会显示绿色的十字形。
3.在标准骨架模型里绘制草绘四杆机构
- 01

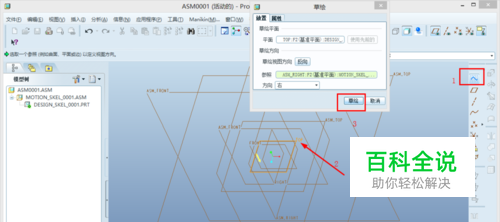

进入草绘
- 02

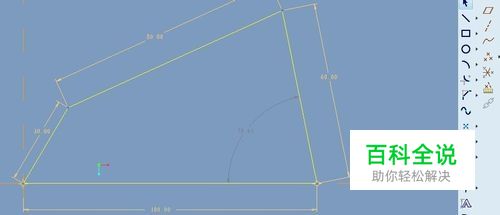

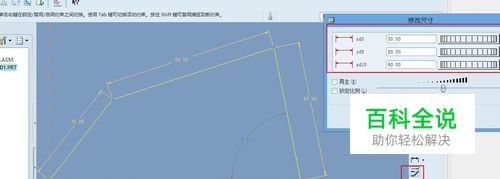

绘制四杆，输入数据30 80 60 100，完成草绘
- 03

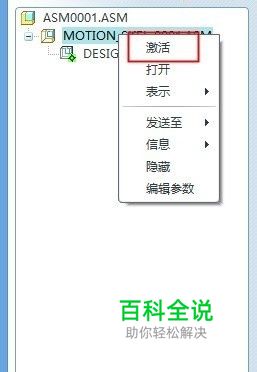

激活运动骨架模型
4.新建骨架模型，子类型 主体 （重复4次,分别创建a,b,c,d)
- 01

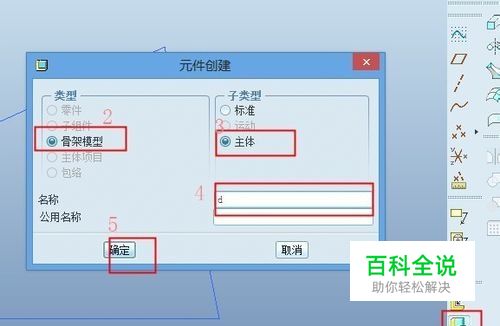

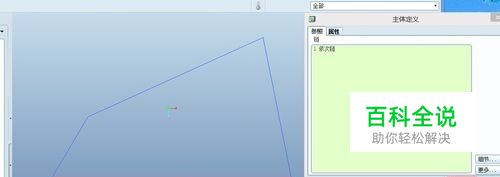

新建骨架模型，子类型 主体,复制现有模板，默认
- 02

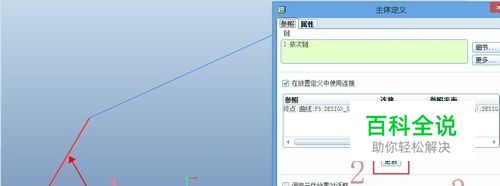

复制d杆骨架，选取不上，请用右键点选。
- 03
再重复上面4.1，再复制分别a,b,c 点更新后，会自动生成销钉连接
- 04

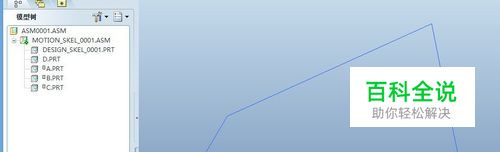

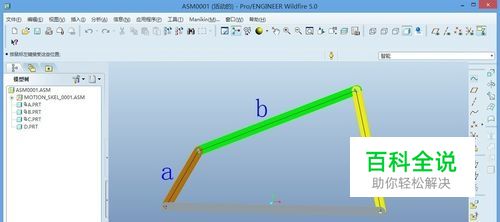

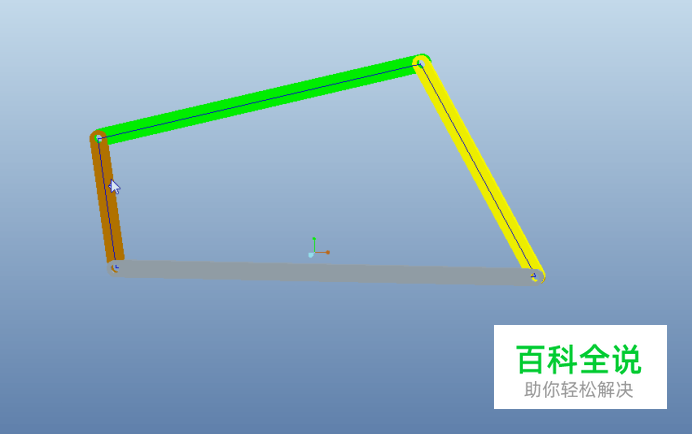

完成4杆运动骨架
5.新建四杆实体零件
- 01

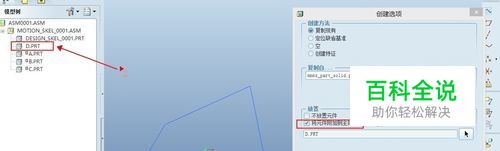

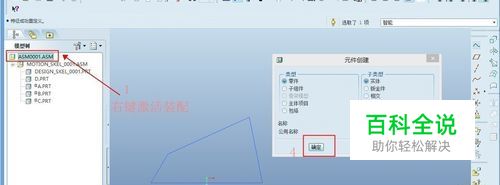

新建实体，把骨架附体
- 02
打开dd零件实体，参考骨架，拉伸实体零件
- 03
未完待续。。。。
