如何用SolidWorks创建一个旋钮模型？
还记得小时候的那台黑白电视机，
最难忘的是那调台的旋钮，
如今，
用SolidWorks创建一个旋钮模型，
就当是怀念童年。
操作方法
- 01
如下图所示， 打开SolidWorks软件， 新建一个空白的零件文件。
- 02

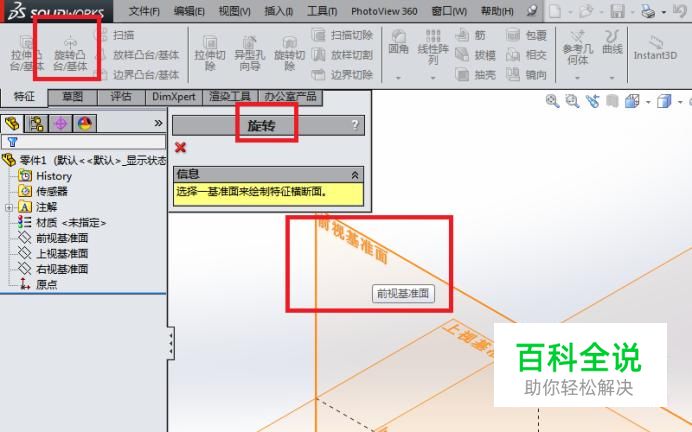

如下图所示， 点击特征工具栏中的“旋转凸台/基体”图标， 软件弹出“旋转”对话框和三个基准面， 笔者比较喜欢选择“前视基准面”。
- 03

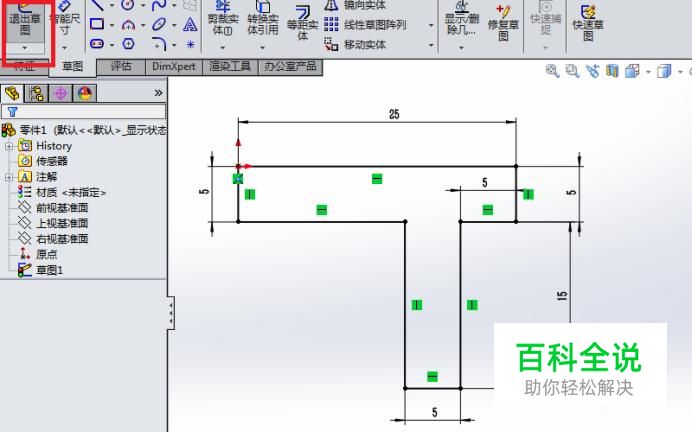

如下图所示， 进入到草图工作环境， 点击工具栏中的“直线”图标， 画出下图中的草图， 点击工具栏中的“智能尺寸”， 可以参考下图中的尺寸进行标注， 完成草图尺寸约束， 点击工具栏中的“退出草图”。
- 04

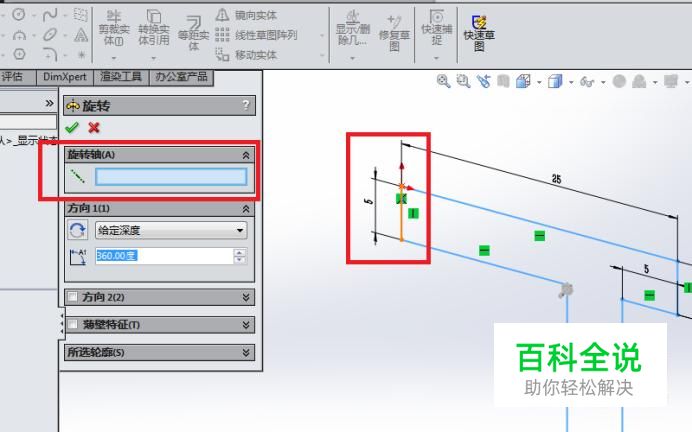

如下图所示， 回到了“旋转”对话框， 根据操作提示， 需要我们选择旋转轴， 见红色框选中的那条橙色的线段， 那就是我们将要选择的旋转轴。
- 05

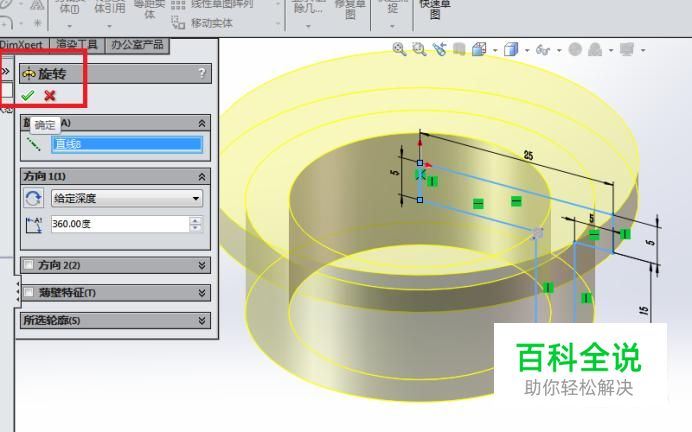

如下图所示， 刚刚选择完毕旋转轴， 预览效果就出来了， 我们只要打√就可以了， 完成旋转凸台的操作。
- 06

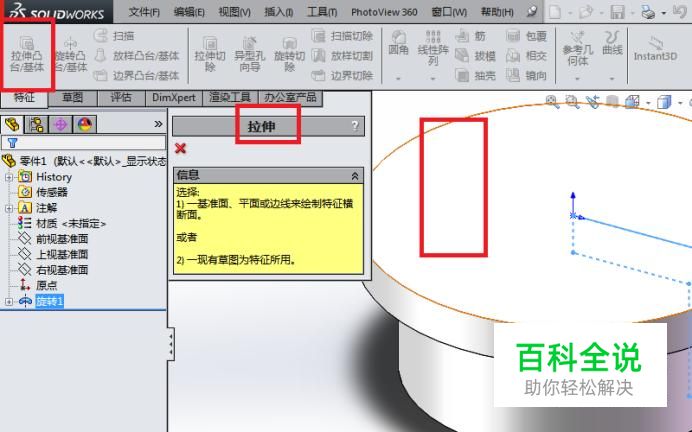

如下图所示， 点击工具栏中的“拉伸凸台/基体”图标， 出现一个“拉伸”对话框， 平面我们选择最右边红色框选所在的平面。
- 07
如下图所示， 进入到草图工作环境， 首先，点击草图工具栏中的“矩形”图标， 画一个两头都超出圆的矩形， 然后，点击草图工具栏中的“转换实体引用”， 出现一个“转换实体引用”对话框， 要转换的实体一栏我们选择那个旋转生成的圆， 再然后，点击工具栏中的“裁剪”图标， 按下图所示进行裁剪， 最后点击工具栏中的“智能尺寸”图标， 参考下图所示进行标注， 再最后点击“退出草图”。
- 08

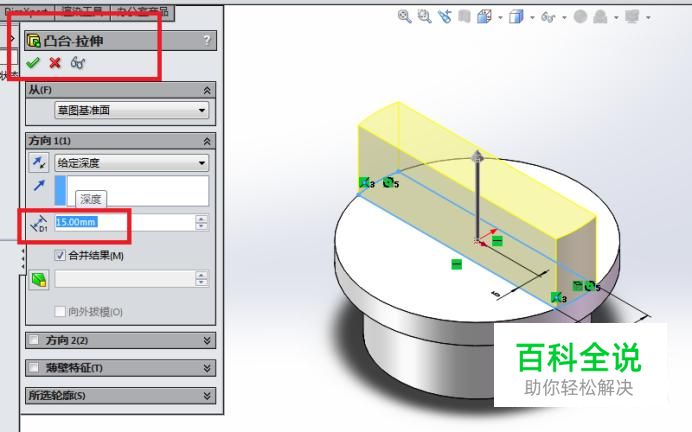

如下图所示， 回到了“凸台-拉伸”对话框， 我们设置拉伸高度， 给一个自己满意的值， （笔者选择输入15）。
- 09

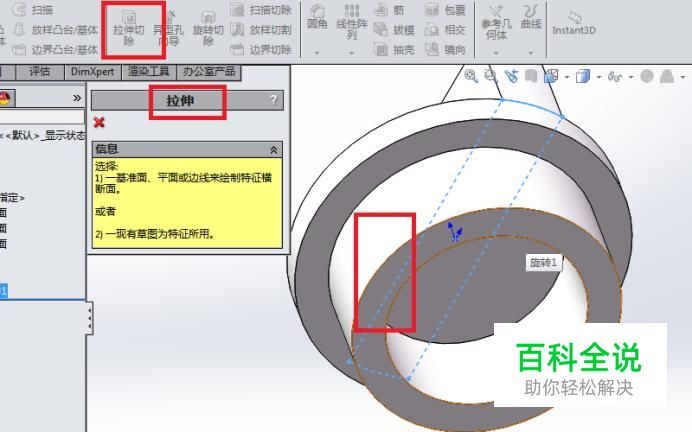

如下图所示， 首先在工具栏中点击“拉伸切除”图标， 然后也出现一个拉伸对话框， 如下图所示的红色框选所在的平面即为我们将要选择的平面。
- 10

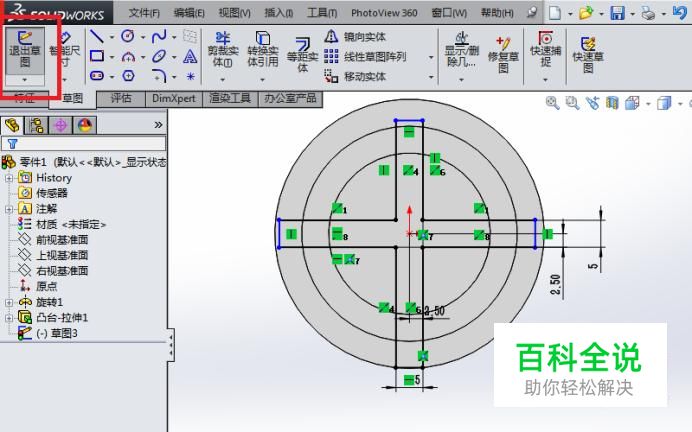

如下图所示， 点击工具栏中的“矩形”图标， 画一横一竖两个成十字交叉的图案， 再点击工具栏中的“裁剪”图标， 按下图所示进行裁剪， 再然后点击工具栏中的“智能尺寸”进行尺寸约束， 再最后点击“退出草图”。
- 11

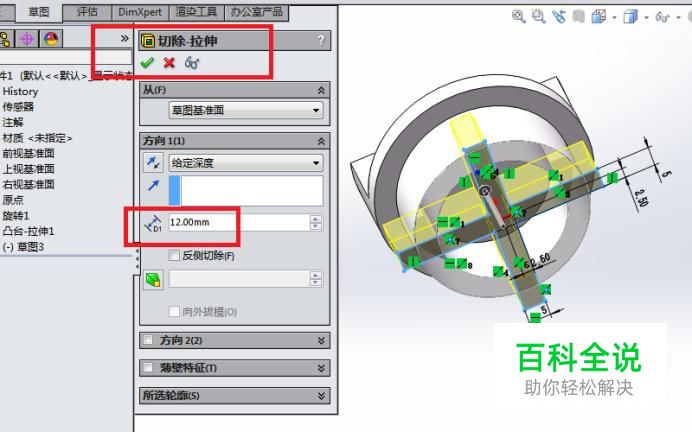

如下图所示， 回到了“切除-拉伸”对话框， 自己更改合适的拉伸高度（笔者选择改成12）。
- 12

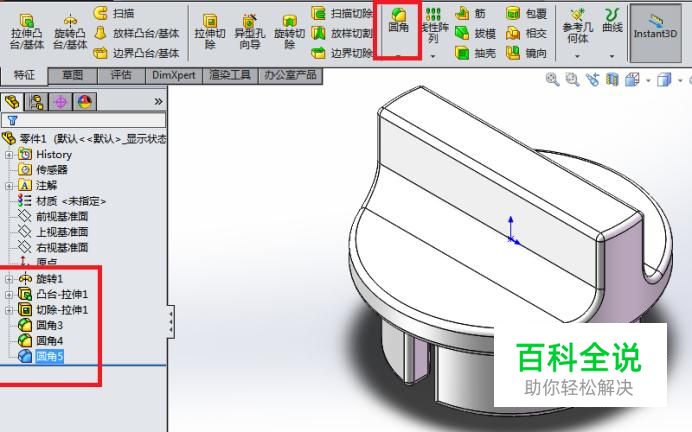

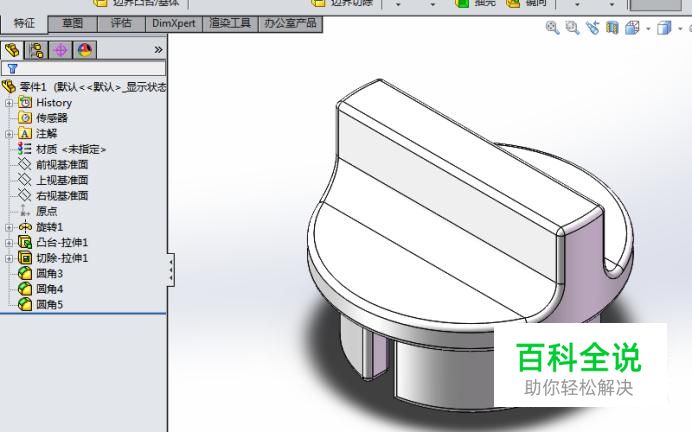

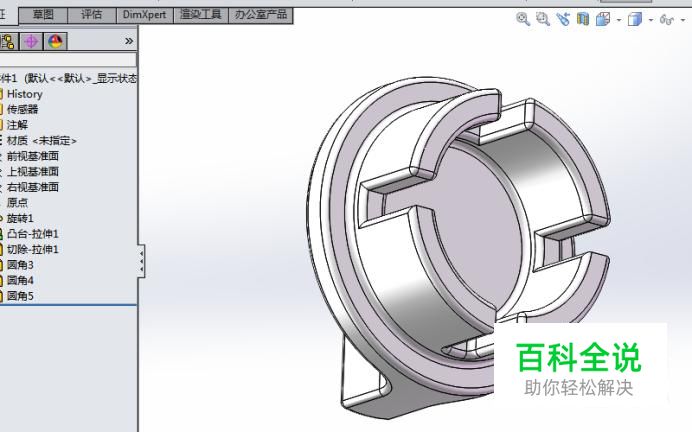

如下图所示， 在工具栏中点击“圆角”图标， 对实体的各个边线进行自己满意的倒圆角。 至此， 旋钮的模型就在SolidWorks中创建成功了。 倒完圆角之后，笔者也没有上色，直接本色截图。
