如何用SolidWorks造一个粮仓模型？
还记得小学课本上的那个农民吗？
春种秋收，粮食堆满仓，
想起来了这个，
就想用SolidWorks造一个简单的粮仓模型。
操作方法
- 01

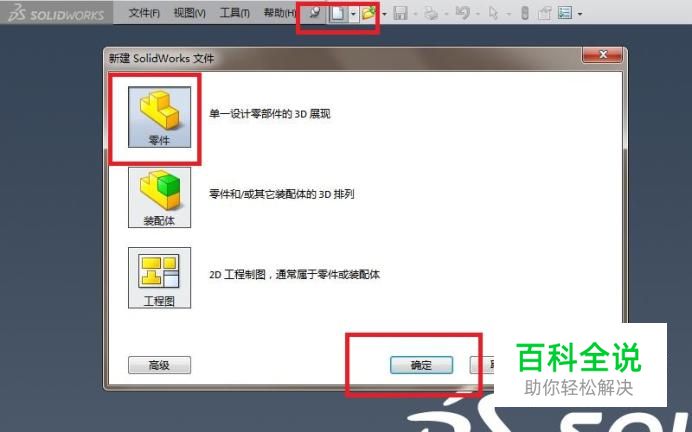

如下图所示， 打开SolidWorks软件， 新建一个空白的零件文件。
- 02

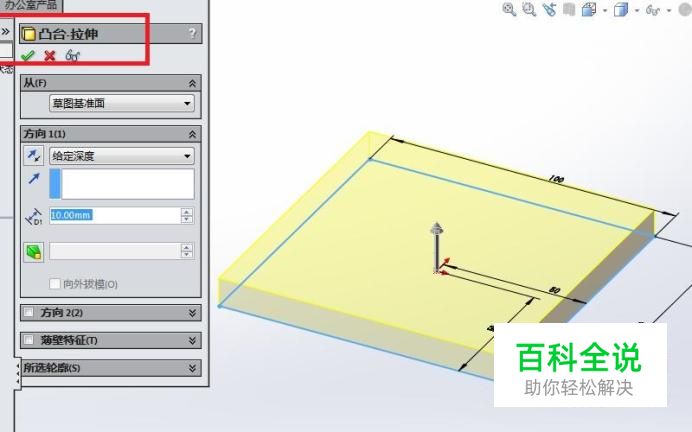

如下图所示， 先用“拉伸凸台/基体”命令造一个100x100x10的长方体作为地面，放置粮仓。
- 03

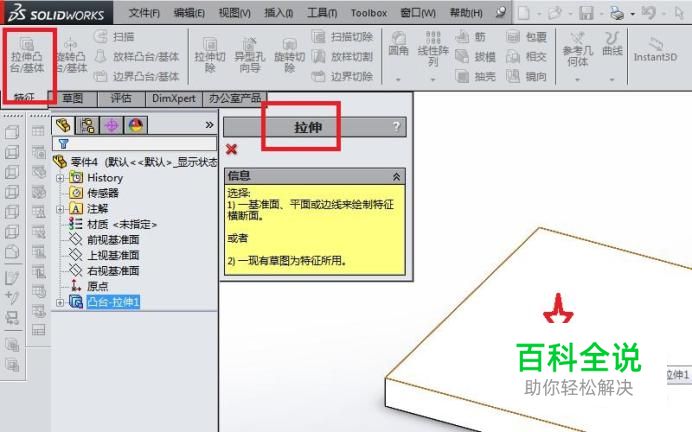

如下图所示， 点击特征工具栏中的“拉伸凸台/基体”图标， 弹出“拉伸”对话框， 选择红色五角星所在的长方体的上表面为草绘平面。
- 04

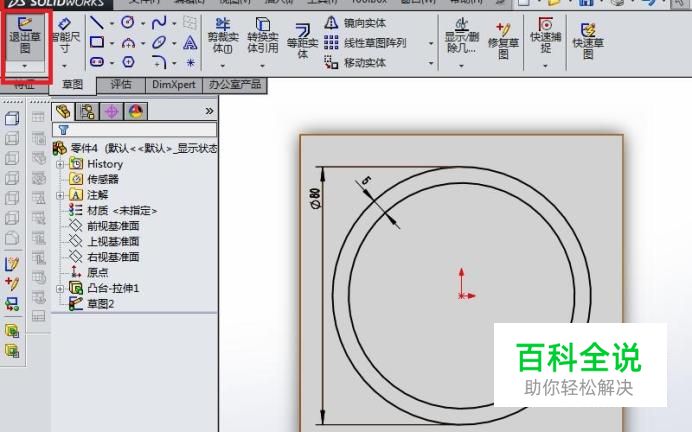

如下图所示， 进入到草图工作状态， 点击工具栏中的“圆”图标， 画一个同心圆， 点击工具栏中的“智能尺寸”图标， 标注大圆直径ø80， 两圆厚度5， 别忘了“退出草图”。
- 05

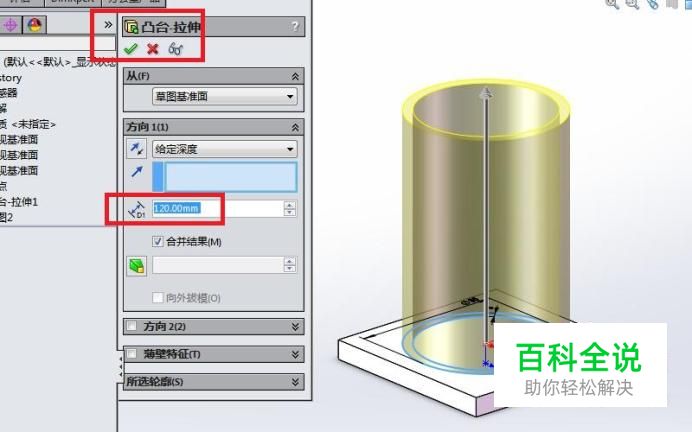

如下图所示， 退出草图之后， 回到了“凸台-拉伸”对话框， 设置拉伸高度120，其余默认， 打√，完成粮仓墙壁的创建。
- 06

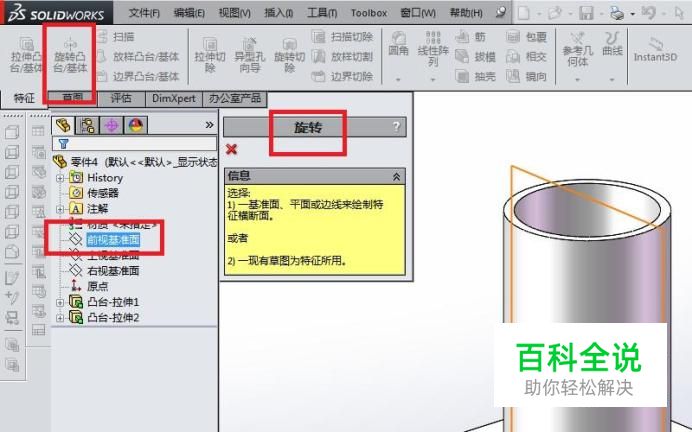

如下图所示， 点击特征工具栏中的“旋转凸台/基体”图标， 出现“旋转”对话框， 在设计树中点击“前视基准面”。
- 07

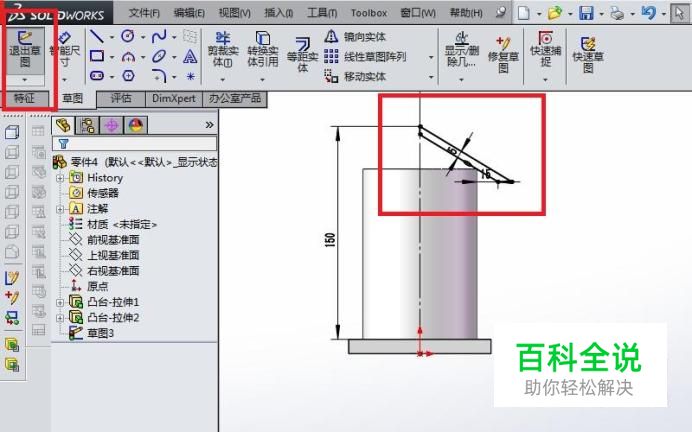

如下图所示， 进入到草图界面， 点击工具栏中的“直线”图标， 勾线作为构造线， 以坐标原点为起点画一条向上的中心线， 点击工具栏中的“直线”命令， 画四条实线， 点击工具栏中的“智能尺寸”， 参考下图尺寸进行标注，（也可以添加约束） 最后的形状与下图类似即可， 最后别忘了“退出草图”。
- 08

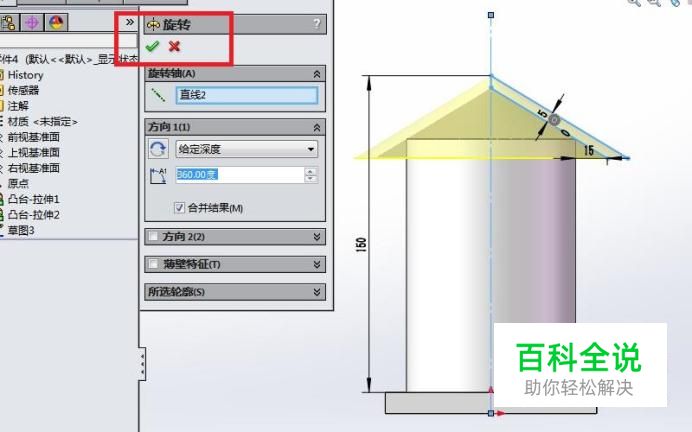

如下图所示， 回到了“旋转”对话框， 因为在草图中画了中心线， 所以这里的旋转轴默认为那条在中心线， 直接就有预览效果了， 所以直接打√就好了， 完成粮仓顶盖的创建。
- 09

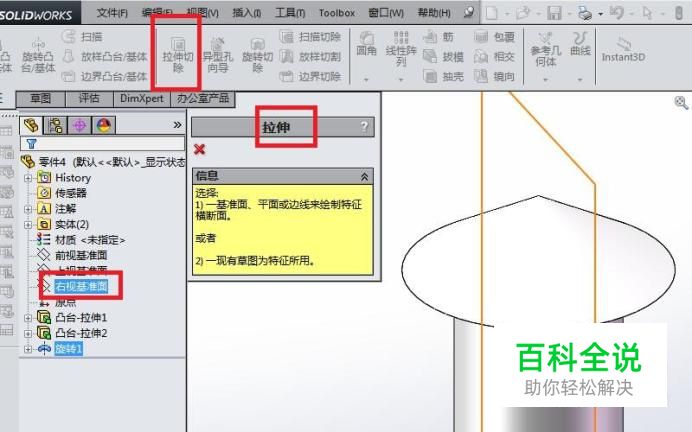

如下图所示， 点击特征工具栏中“拉伸切除”图标， 在弹出“拉伸”对话框之后再设计树中选择“右视基准面”。
- 10

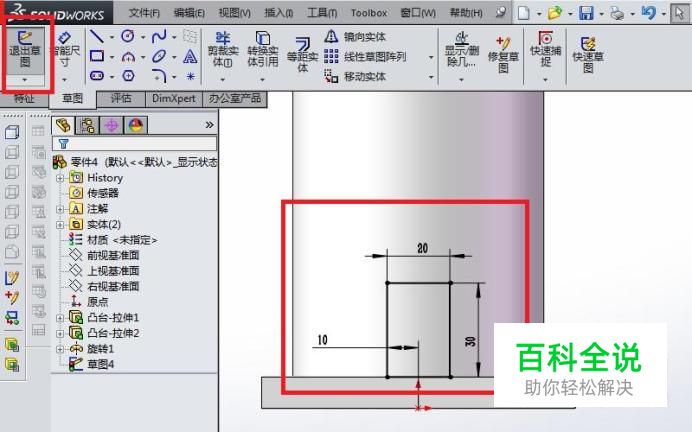

如下图所示， 又进入到草图界面， 点击工具栏中的“矩形”图标， 画一个矩形， 点击工具栏中的智能尺寸， 参考下图尺寸进行尺寸标注， 最后“退出草图”即可。
- 11

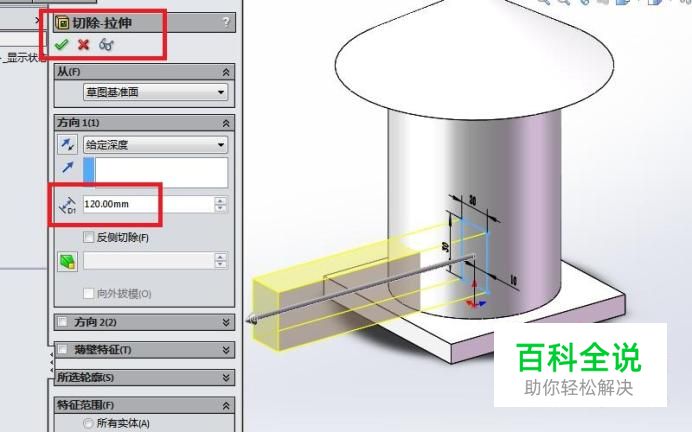

如下图所示， 回到“切除-拉伸”对话框， 看着预览效果还不错， 直接点击√， 完成粮仓门的创建。
- 12

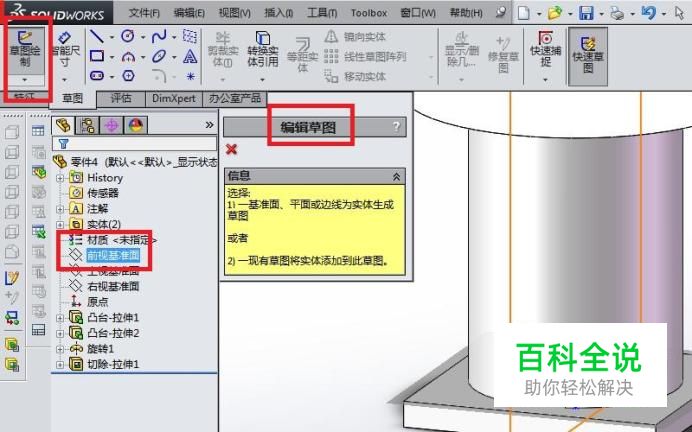

如下图所示， 继续点击草图工具栏中的“草图绘制”命令创建草图， 在出现“编辑草图”对话框之后， 在设计树中点击“前视基准面”。
- 13

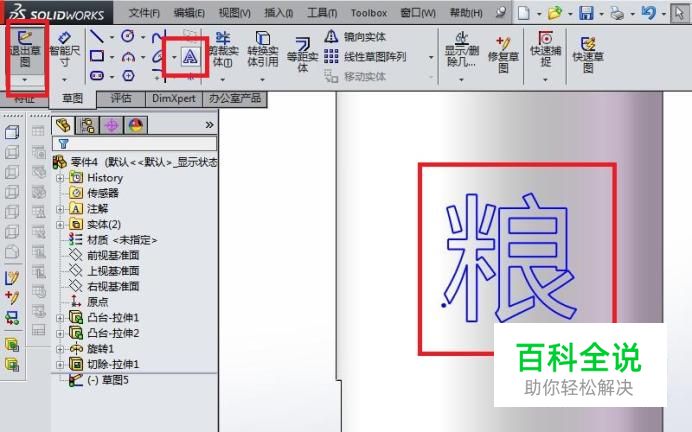

如下图所示， 又一次进入到草图界面， 这次点击工具栏中的“A”（文字图标）， 出现“草图文字”对话框， 在文字一栏中输入“粮”字， 取消默认勾选的“使用文档字体”， 随后点击亮起来的“字体”按钮， 弹出“选择字体”对话框， 在其中设置字体为“黑体”，样式常规，高度看着给，感觉合适就行，点击“选择字体”对话框中的“确定”按钮， 回到“草图文字”对话框，打√， 然后用鼠标左键去拖动文字的定位点，给它找个合适的地方， 最后就是“退出草图”了。 这一步的具体操作有点多，最后需要的就是一个合适的“粮”字。
- 14

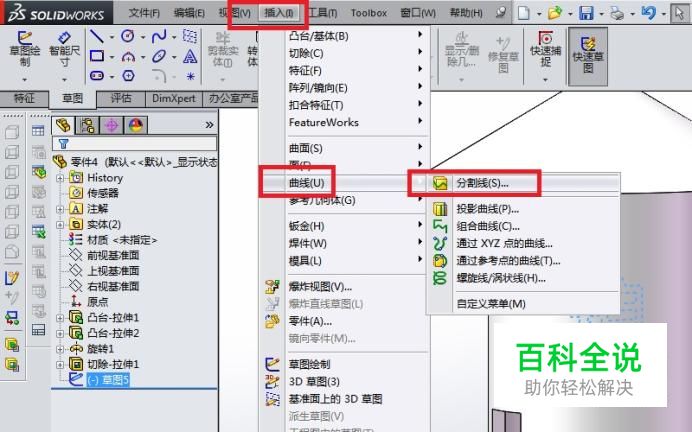

如下图所示， 执行【插入——曲线——分割线】， 激活“分割线”命令。
- 15

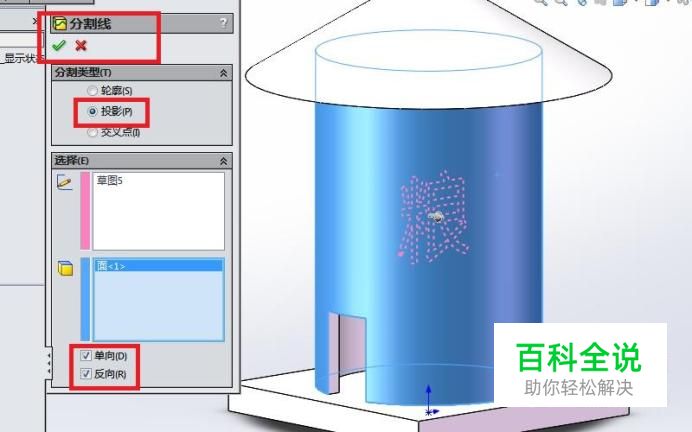

如下图所示， 弹出“分割线”对话框， 分各类型默认投影， 草图默认文字|“粮”， 我们要勾线“单向”和“反向”这两个选项， 然后就是打√。
- 16

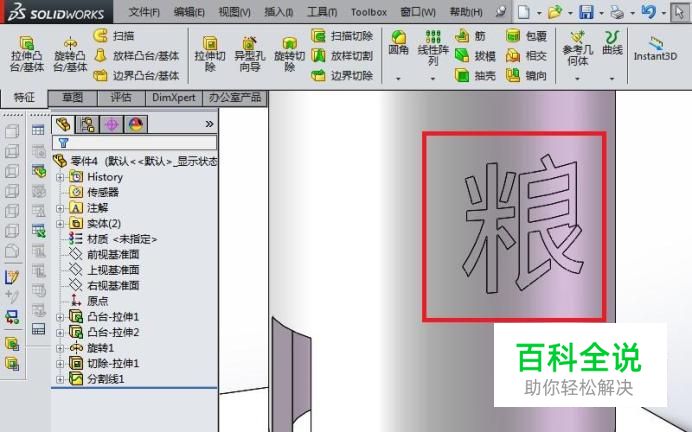

如下图所示， 完成了分割线的创建， 文字“粮”已经到了粮仓的墙壁上。
- 17

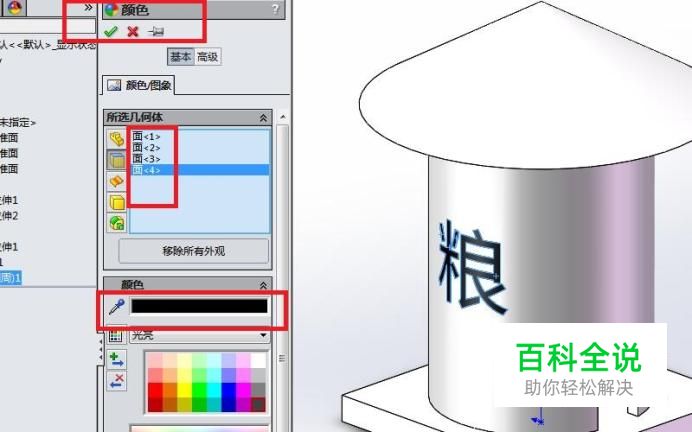

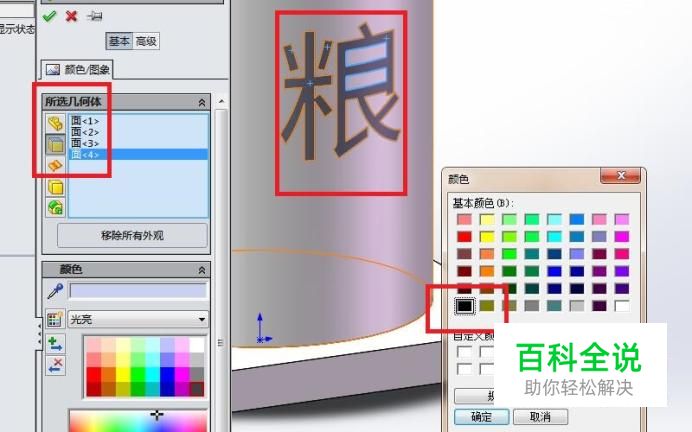

如下图所示， 给“粮”字填充颜色，好与墙壁区分， 笔者选择了填充“黑色”。
- 18

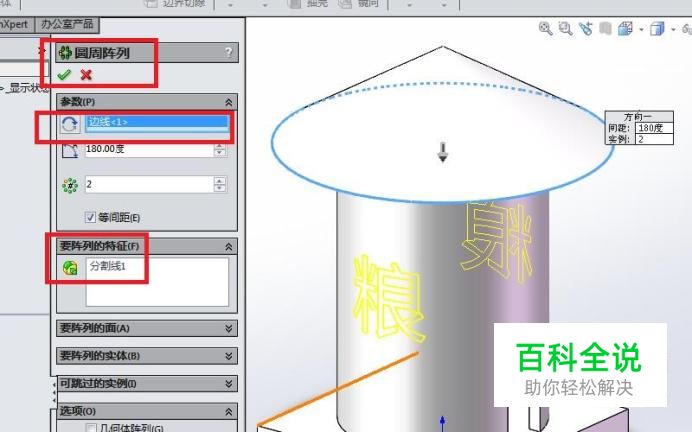

如下图所示， 点击特征工具栏中的“线性阵列”下拉菜单中的“圆周阵列”， 弹出“圆周阵列”对话框， 要阵列的特征一栏选择“分割线”， 角度180度， 数量2个， 方向选择“边线1”。
- 19
如下图所示， 原以为阵列过来的会将颜色一起阵列过来， 看来还是要再上一次颜色了。
- 20

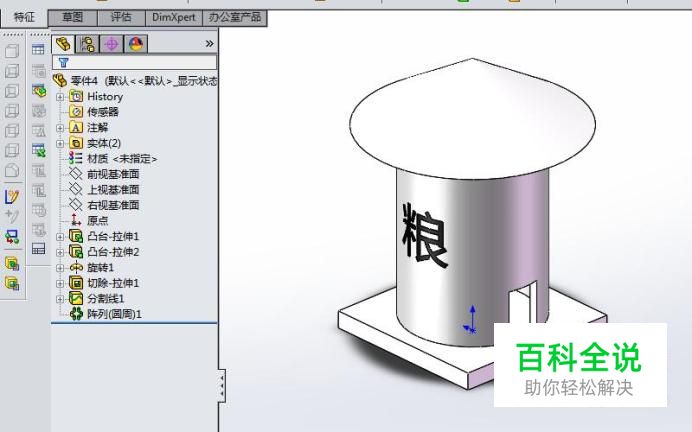

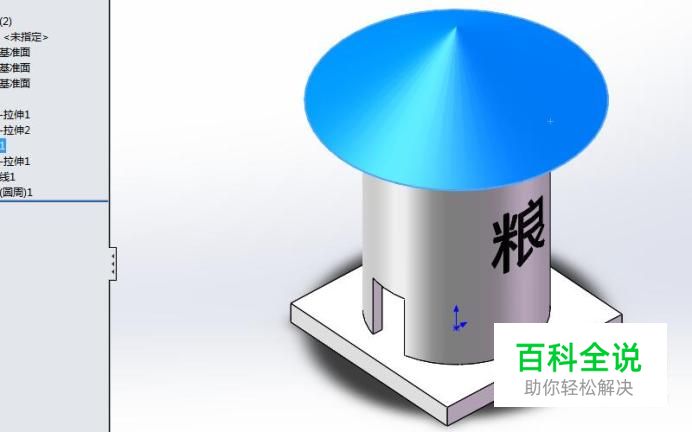

如下图所示， 一个简单的粮仓模型就创建好了， 虽然与实际上的粮仓有很大区别， 但是与书上那简单到极致的图片比起来觉得还不错。
