还记得小时候玩过的塑料弓箭吗？
其中的箭头是吸盘式的，
一射到玻璃上就会吸住，
今天笔者就用SolidWorks造一个这样的玩具箭。

操作方法

01

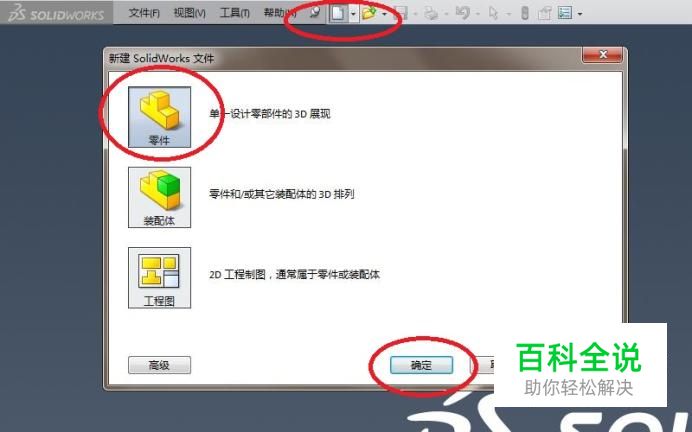

如下图所示，打开SolidWorks软件，新建一个空白的零件文件。具体可见下图【新建——零件——确定】
02

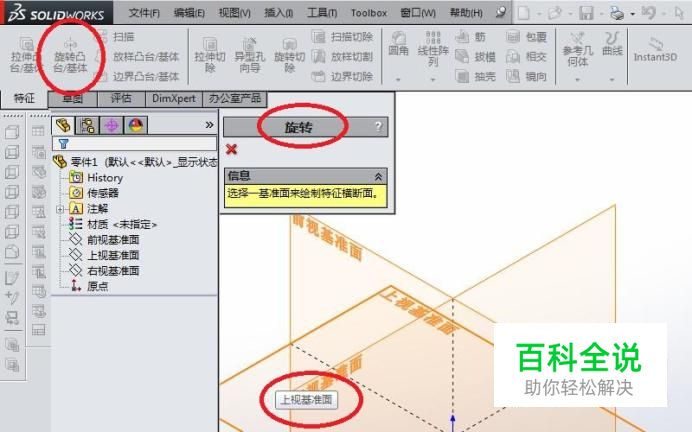

如下图所示，点击工具栏中的“选择凸台/基体”图标，弹出一个“旋转”对话框和三个基准面，点击其中的“上视基准面”。
03

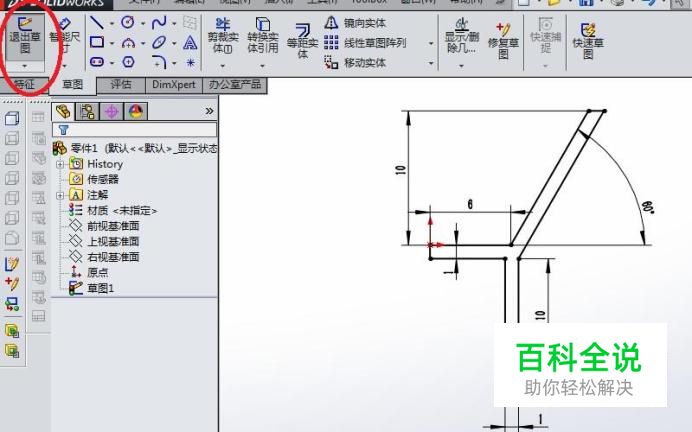

如下图所示，进入到草图状态，画一个如下图所示的草图，最后点击工具栏中的“退出草图”。
04

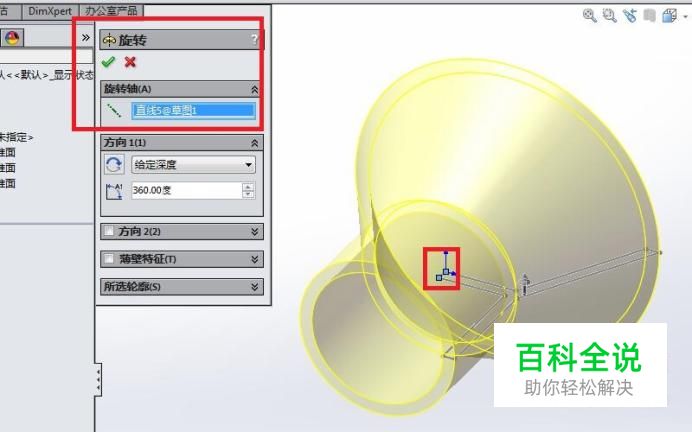

如下图所示，回到“旋转”对话框，指定红色框选中的线段为旋转轴，就可以看到预览的效果了，最后点击对话框左上角的√，完成箭头吸盘的创建。
05

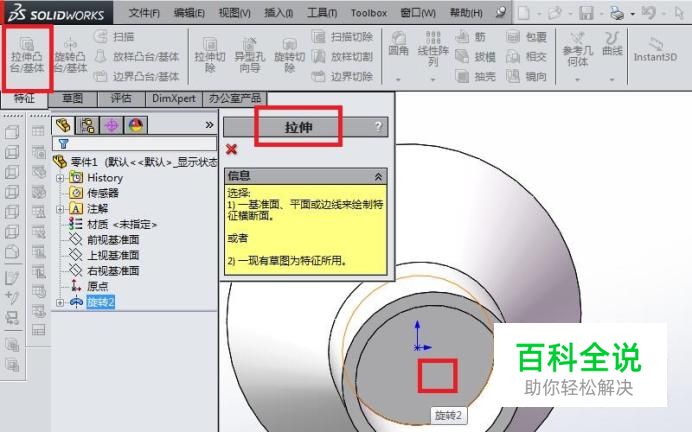

如下图所示，点击工具栏中的“拉伸凸台/基体”图标，弹出给“拉伸”对话框，点击红色框选所在的平面为草图平面创建草图。
06

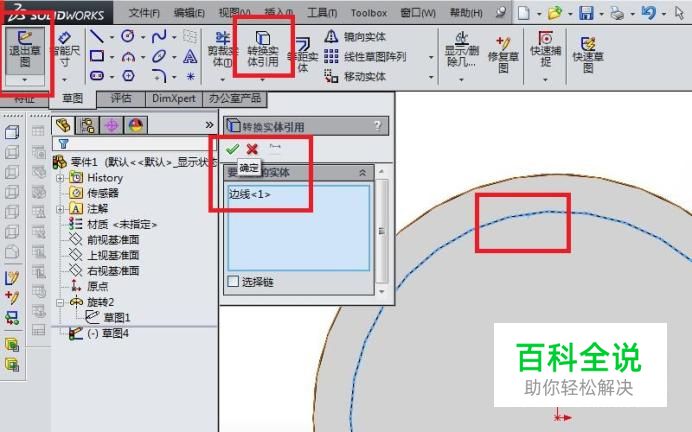

如下图所示，点击工具栏中的“转换实体引用”图标，弹出“转换实体引用”对话框，在实体中点击红色框选中的圆（边线1），点击对话框左上角的√，完成草图圆的绘制，点击工具栏中的“退出草图”。
07

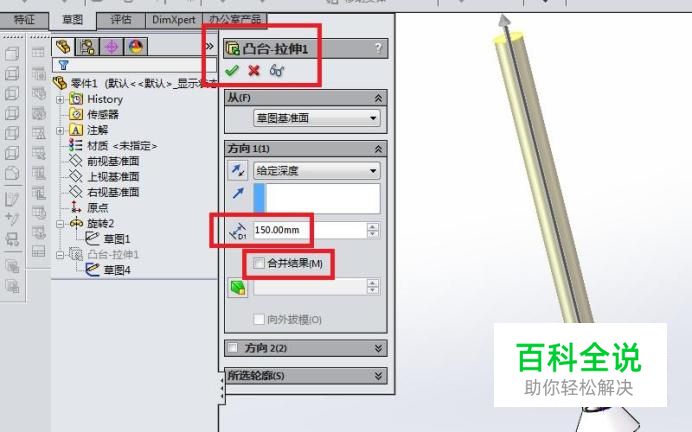

如下图所示，回到了“凸台-拉伸”对话框，设置拉伸高度150mm，不要勾选“合并结果”，最后点击对话框左上角的√，完成箭杆的主体创建。
08

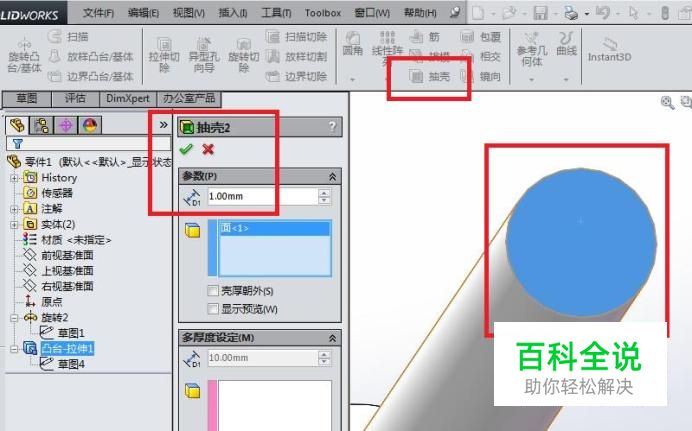

如下图所示，点击工具栏中的“抽壳”图标，弹出一个“抽壳”对话框，选选择红色框选中的变成蓝色的平面，参数中改成1.00mm，最后点击对话框左上角的√，完成抽壳操作。说明一下，因为玩具箭的箭杆是空心的，所以这里做一下抽壳处理。
09

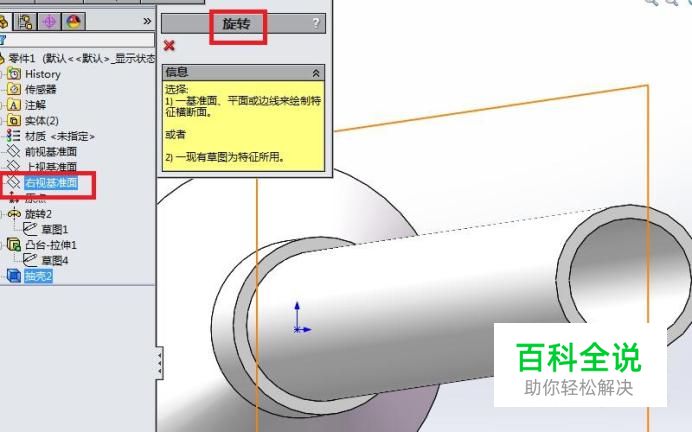

如下图所示，点击特征工具栏中的“旋转凸台/基体”图标，弹出“旋转”对话框，在设计树中选择“右视基准面”。
10

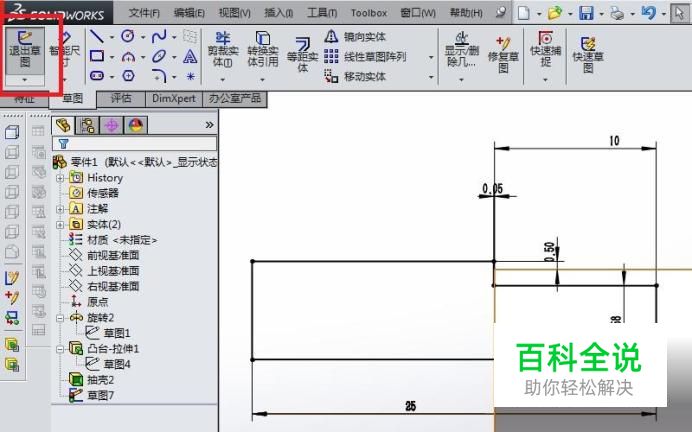

如下图所示，这是箭尾的旋转截面图，照着画，尺寸可以参考，最后别忘了“退出草图”就行了。
11

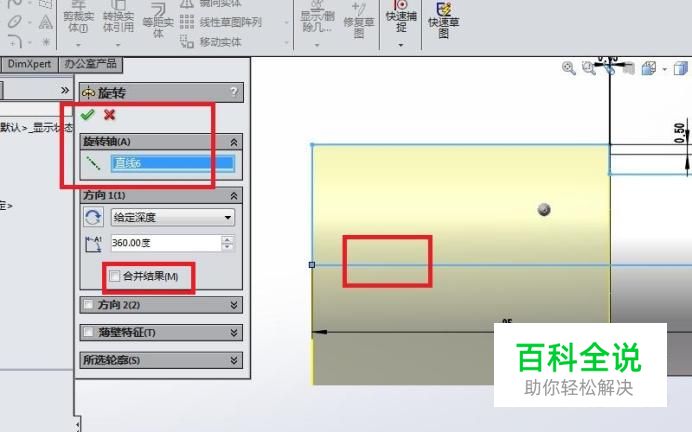

如下图所示，回到了“旋转”对话框，指定红色框选所在的线段为旋转轴，同样不要勾选“合并结果”，最后打√，完成箭尾的创建。
12

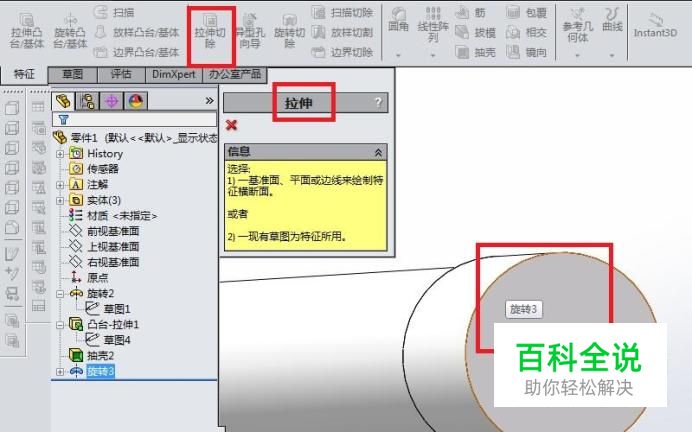

如下图所示，点击特征工具栏中的“拉伸切除”图标，在弹出“拉伸”对话框之后，点击红色框选所在的平面。
13

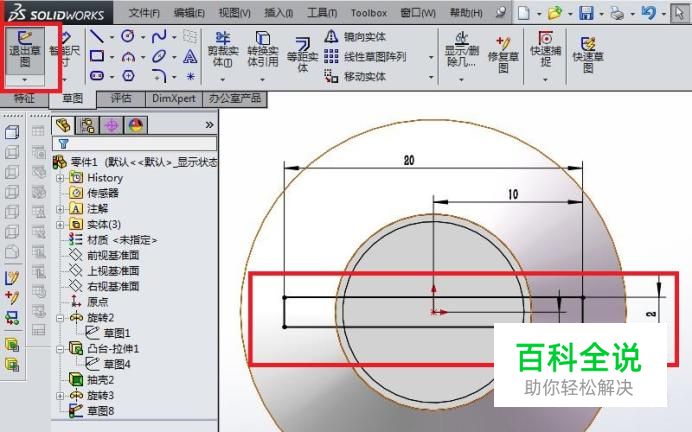

如下图所示，画一个矩形，要求：矩形的中心点与坐标原点重合，然后“退出草图”。具体画法自己看着办，很简单。
14

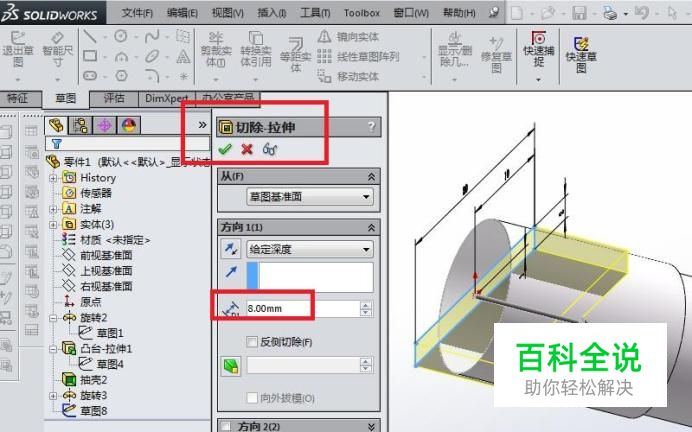

如下图所示，回到了“切除-拉伸”对话框，设置拉伸深度8.0mm，打√，完成箭尾的开槽任务。
15

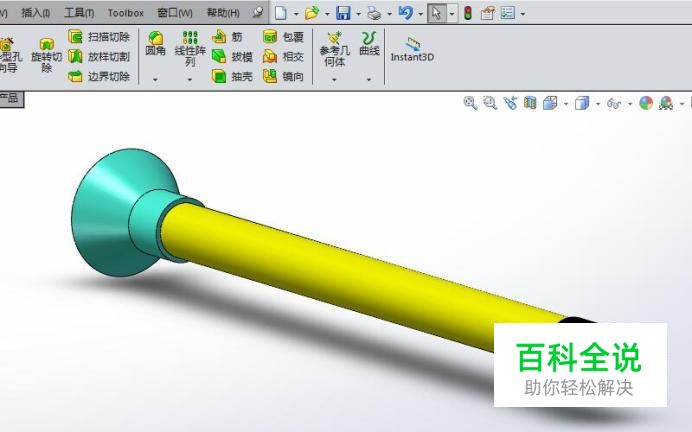

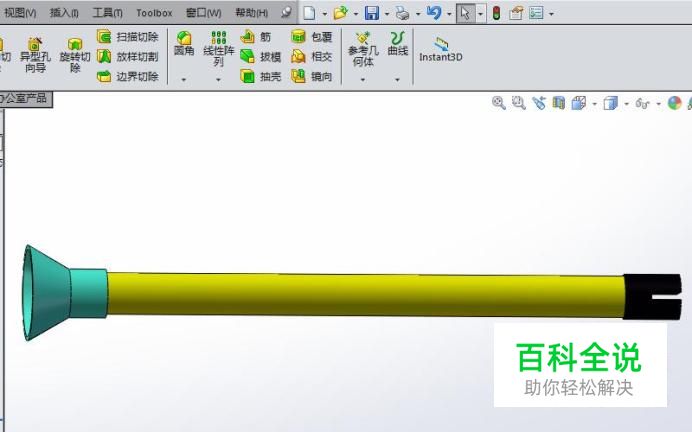

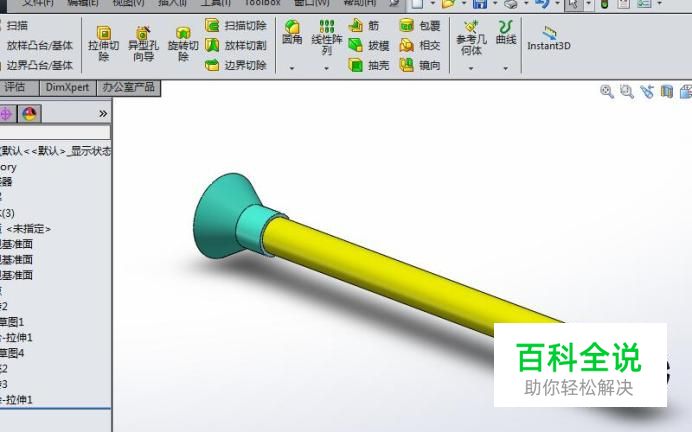

如下图所示，给玩具箭个各个部位上色，一个记忆中的玩具箭就造好了。
