CAD测量连续线段长度的简单办法

2024-03-29 15:34:40

我们使用CAD的时候在图上量出的距离就可以根据比例换算出实际距离了，下面我们就来看看使用CAD测量连续线段长度的简单办法吧。

操作方法

01

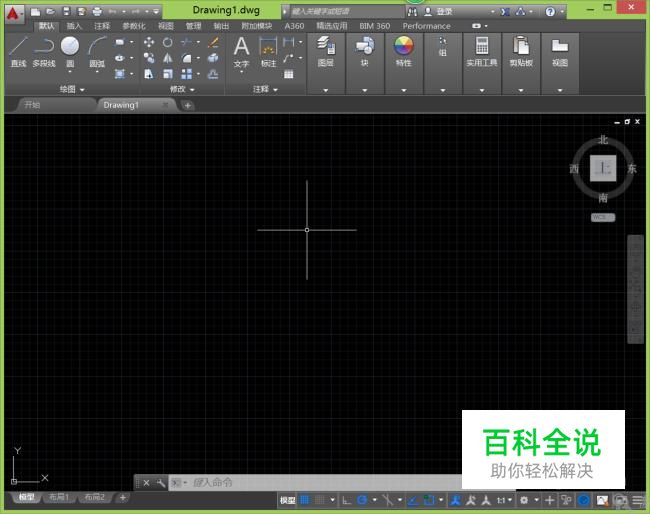

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
02

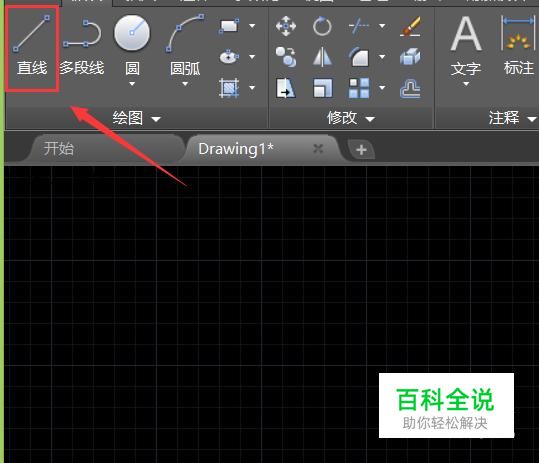

在该界面内找到直线工具，如图所示：
03

使用直线工具在绘图区里绘制如图所示的图形。
04

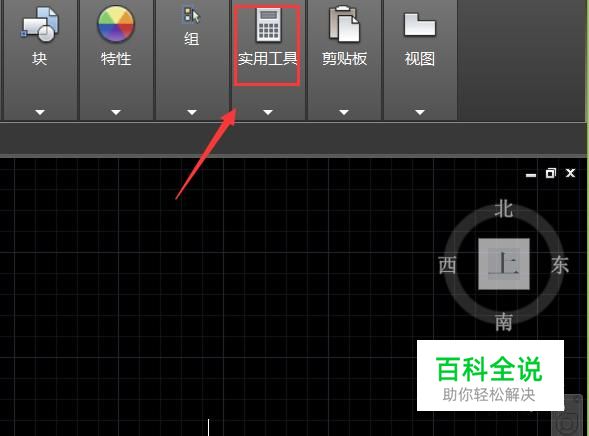

在找到实用工具选项，如图所示：
05

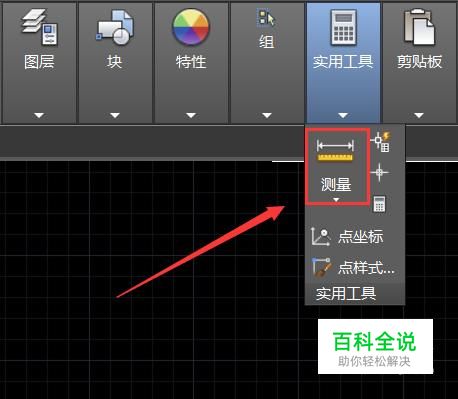

点击实用工具选项在其下拉列表里找到距离测量选项，如图所示：
06

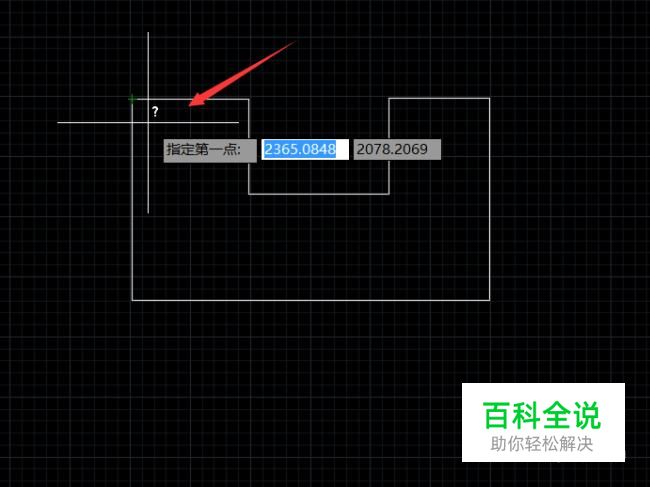

点击距离测量选项，提示我们指定第一点，如图所示：
07

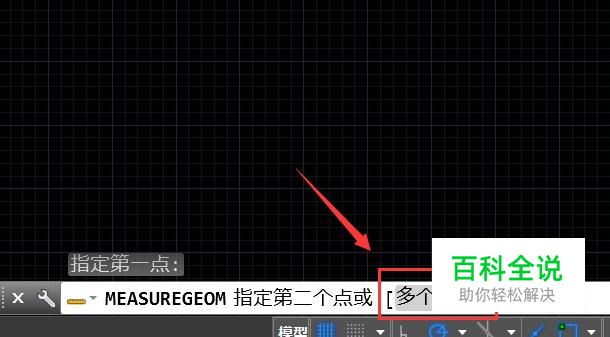

点击指定第一点后，在命令行里找到多个点（M）选项，如图所示：
08

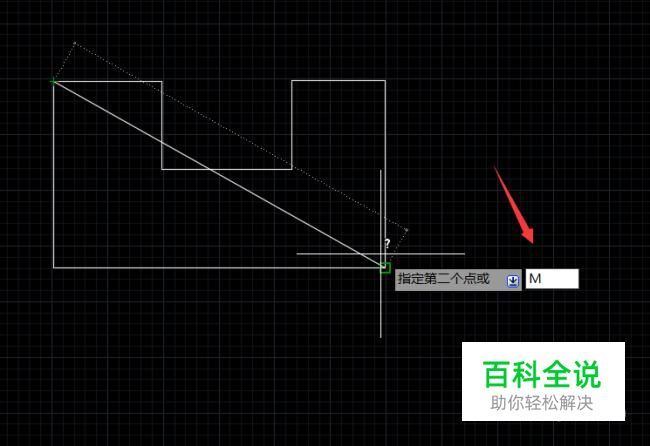

在提示里输入M命令，如图所示：
09

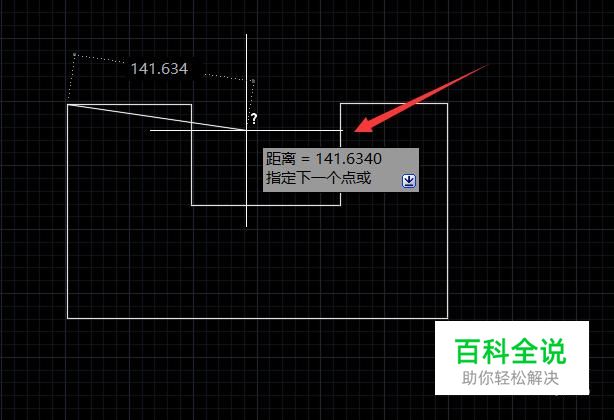

输入M命令后按下回车键，提示我们指定下一点，如图所示：
10

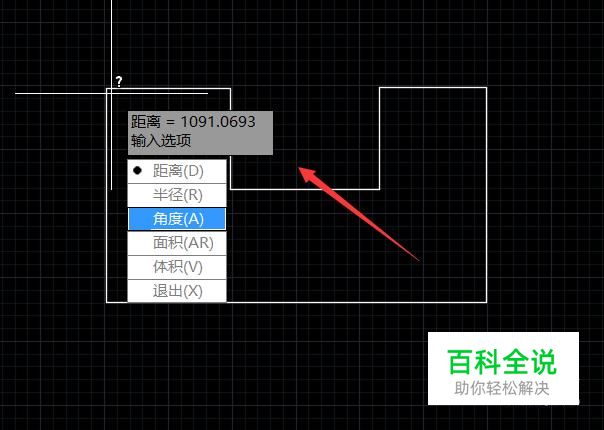

以此次操作指定完所有的点后，按下回车键就可以看到我们连续测量得到的距离数值了，如图所示：
