CAD怎么快速简单绘制粗糙度图形符号

2024-04-14 10:20:31

在使用CAD进行机械绘图时，我们常常需要使用粗糙度符号，我们怎么能够快速的画出粗糙度符号的呢，下面我们就来看看CAD粗糙度符号的画法吧。

操作方法

01

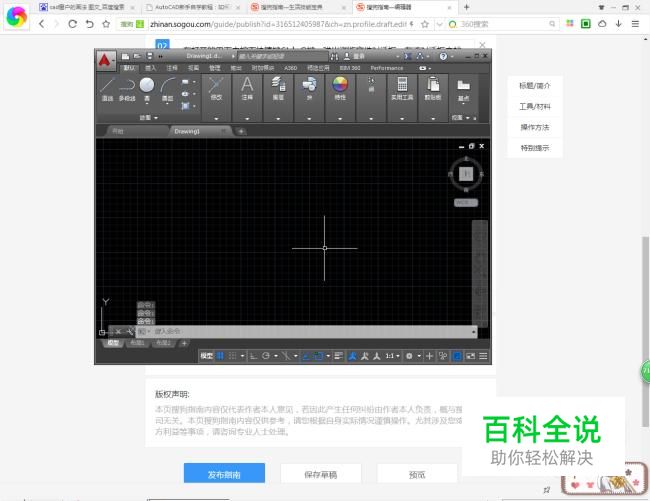

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
02

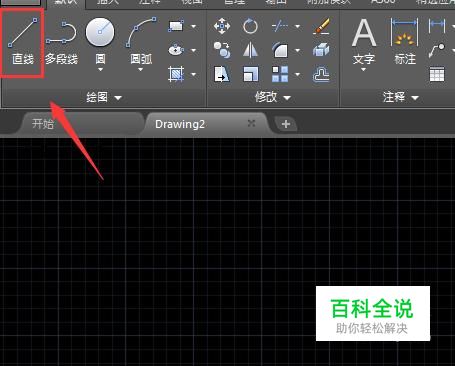

在该界面内找到直线命令，如图所示：
03

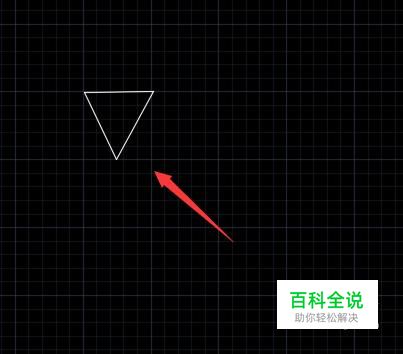

使用直线命令在绘图区里绘制一个三角形，如图所示：
04

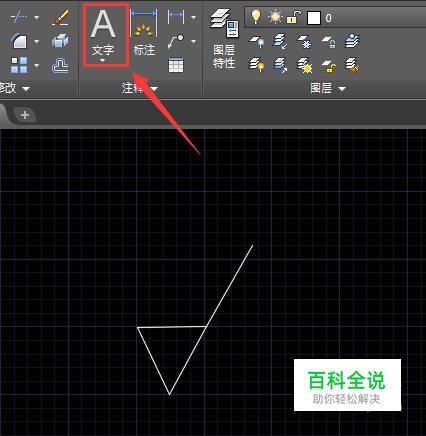

再在三角形的右侧边上画出粗糙度斜边，在菜单区里找到文字命令，如图所示：
05

使用文字工具在粗糙度上输入粗糙度的大小，如图所示：
06

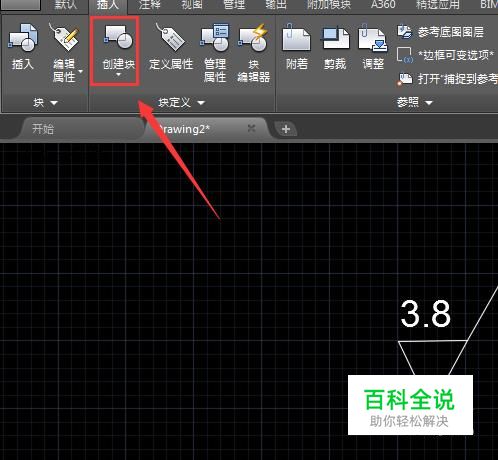

输入文字后粗糙度符号就画好了，然后在菜单里找到插入菜单，点击插入菜单，在其内找到创建块选项，如图所示：
07

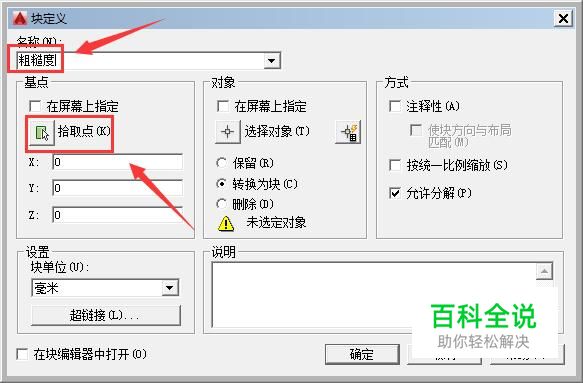

点击创建块选项，在弹出的对话框内设置名称，并找到拾取点选项，如图所示：
08

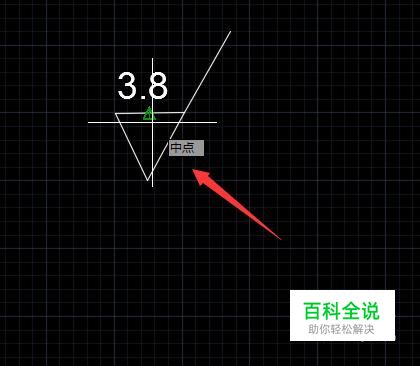

点击拾取点选项，进入绘图区，在绘图区里选择三角形的一边的中点作为基点，如图所示：
09

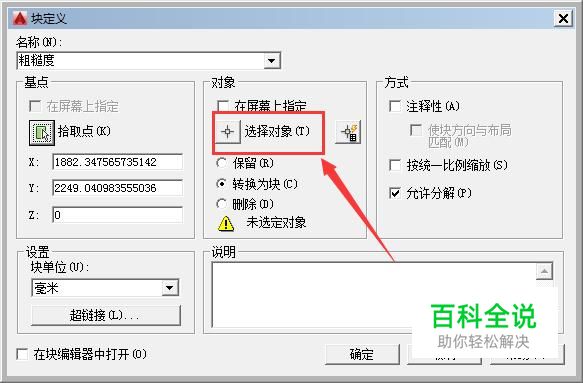

选择基点以后，按下回车键进入块定义对话框，再找到拾取对象选项，如图所示：
10

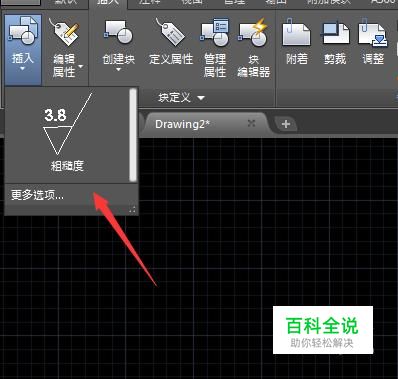

拾取对象后，按下回车键回到块定义对话框，点击确定，再在菜单区里找到插入选项，再插入选项内找到我们定义的块，如图所示：
11

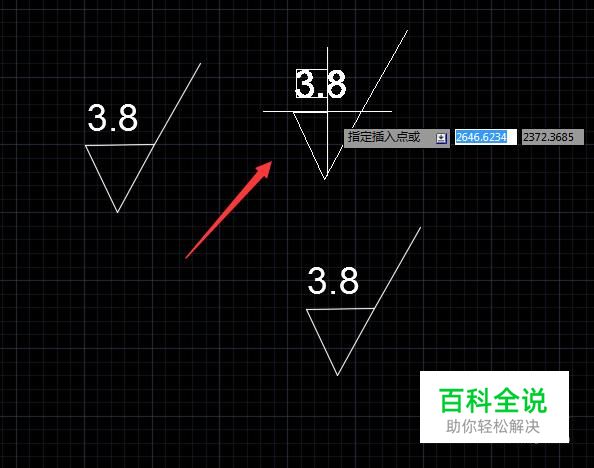

选择我们定义的块，在绘图区里只需要只需要指定基点我们的粗糙度就画出来了，以后只要更改粗糙度大小就可以了，如图所示：
