AutoCAD怎么标注几何公差（形位公差）

2024-03-23 23:51:45

本篇分享AutoCAD绘图中，怎么标注几何公差（即形位公差）。

操作方法

01

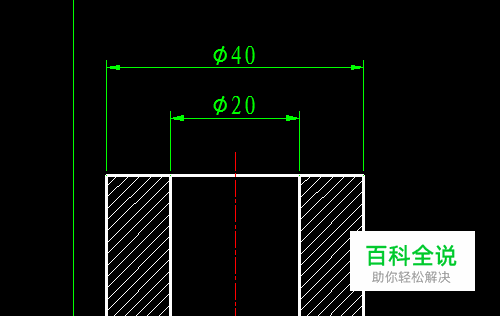

为方便示例，我们先画一个圆环物体，标注：以外圆为基准，要求内圆同轴度在0.1 mm以内。接下来，看看如何一步步完成标注。
02

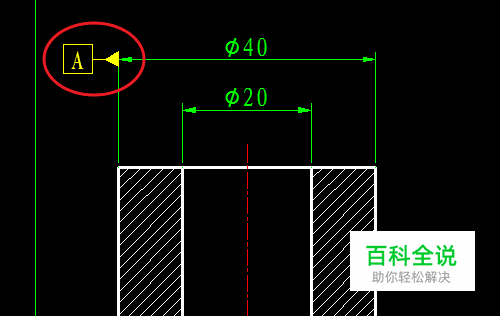

标注基准。在外圆直径尺寸线上标注基准符号。
03

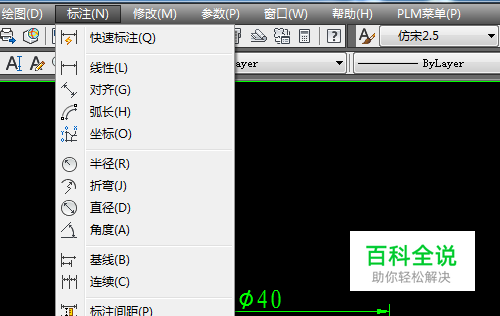

点击【标注】→【公差】，进入几何公差（形位公差）标注界面。
04

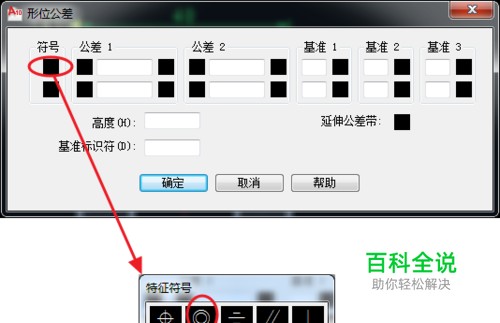

点击“符号”下面的黑框，选择几何公差（形位公差）的类别，即选择我们需要标注的几何公差符号。
05

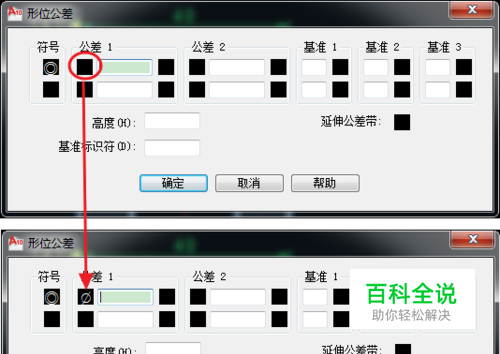

点击“公差”下面的黑框，可以激活直径符号。
06

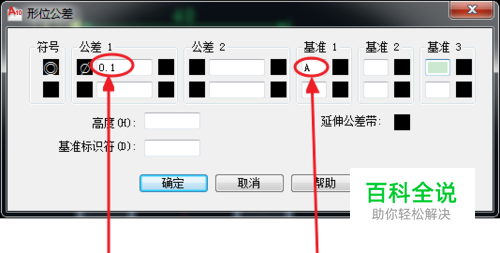

填入公差尺寸数字以及基准符号。填写完毕后，点击确定，几何公差的框格就会出现在光标附近跟随光标移动。
07

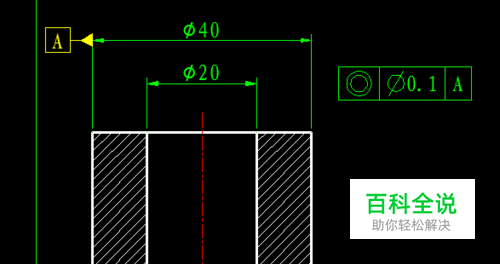

选择合适位置，单击鼠标左键，几何公差的框格即固定位置，显示在绘图区。
08

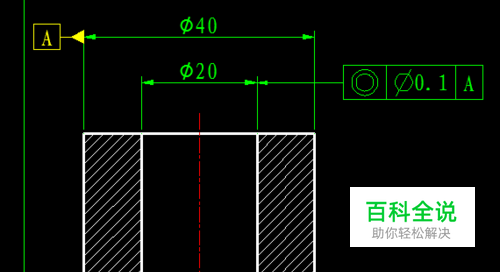

最后，添加指引线，将几何公差指向我们需要标注的尺寸线。至此，几何公差（形位公差）的标注就完成了。其他类型的几何公差标注方法大同小异。
