西门子PLC200怎么寻址编程
在学西门子s7200的时候很多朋友不知道PLC是怎么寻址的，造成后续编程无法继续，下面我们来分享一下西门子200是如何寻址的。
操作方法
- 01

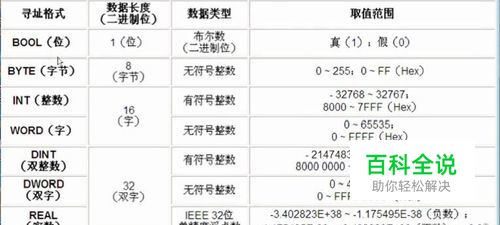

寻址格式寻址范围
- 02

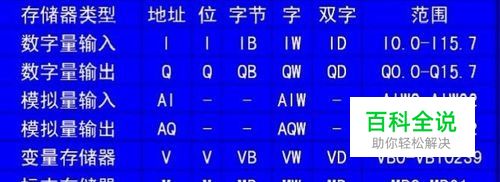

存储器类型，什么类型的数据寻什么类型的地址
- 03

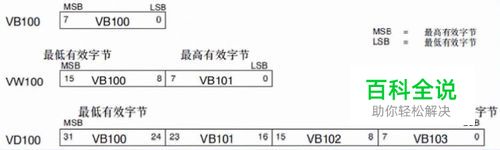

在对字和双字寻址时，为了存储器不互相覆盖，要养成良好习惯，要时刻记住一个字包含了2个字节，一 个双字包含2个字或4个字节。如VD100里 包含了VW100和VW102, 其中VW100又包含了VB100和VB101, VW102包含了VB102和VB103。所以，在对字的寻址， 地址编号应该是2的倍数， 如VW2,VW4等; 对双字寻址，地址编号应该是4的倍数，如VDO,VD4, VD8等， 这样能保证地址不会相互覆盖。
- 04

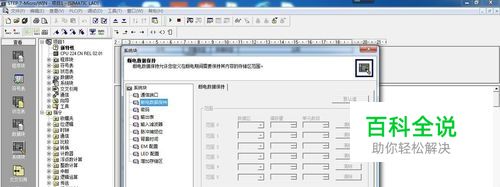

局部存储器和变量存储器很相似，但只有一处区别。 变量存储器是全局有效的，而局部存储器只在局部有效。全局是指同一个存储器可以被任何程序存取( 包括主程序、子程序和中断服务程序)局部是指存储器区和特定的程序相关联
- 05

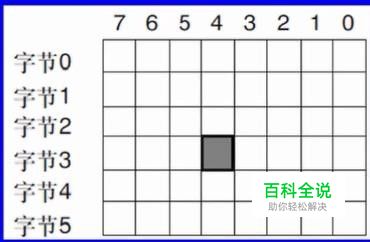

如要寻址V存储器,第3个字节的第4位，则地址为V3.4
- 06
如要寻址V存储器的第100,第101,第102和第 103个字节，则地址为VD100。在内存里排列顺序是低地址在前，高地址在后。
- 07

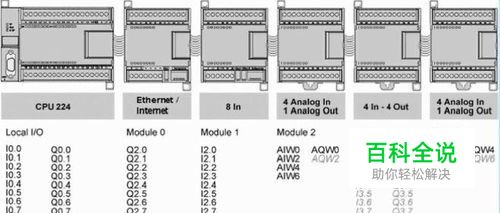

模块的地址是固定的，模块加在PLC上，其地址也就固定了
