如何使用CAD画窗户和门

使用CAD绘制门窗是最基本的操作方式，本篇以供初学者借鉴。

操作方法

  • 01

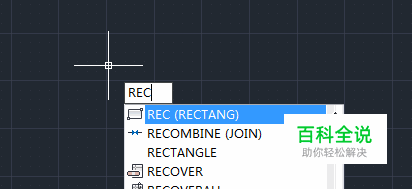

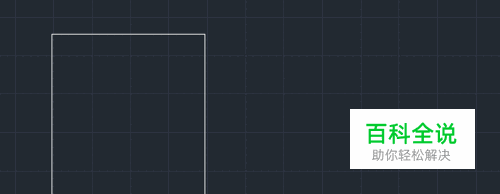

    首先我们需要绘制门窗的面，那就是一个矩形，输入快捷键【REC】

  • 02

    拖动你的鼠标，根据你的数据绘制理想的矩形，再次左击矩形成型

  • 03

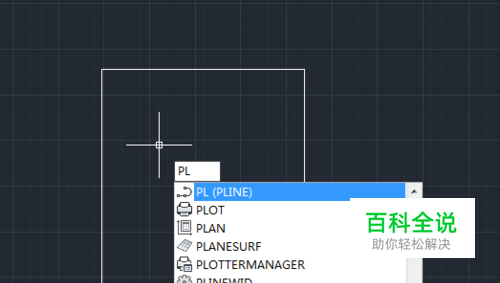

    然后就是绘制双开门大门的门缝，输入【PL】，确定你的中点捕捉处于激活状态。

  • 04

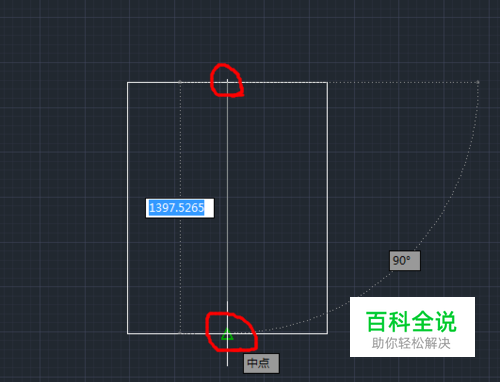

    捕捉门框的中点，绘制直线，再次捕捉门槛的中点或者垂足，绘制门缝。

  • 05

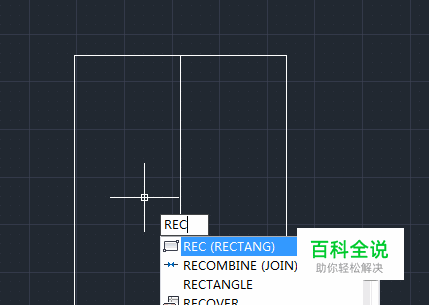

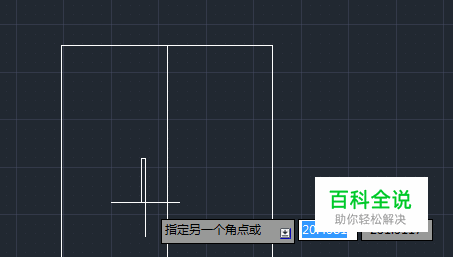

    下一步就是画门把手了，再次输入【REC】，绘制一个理想的门把手。

  • 06

    下一步就是绘制另一面的门把手，单击这个门把手。

  • 07

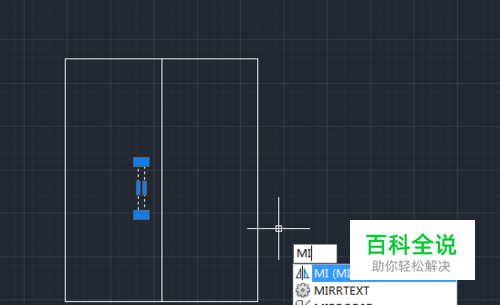

    输入【MI】快捷键，猜到我要干什么了吧，没错就是镜像。

  • 08

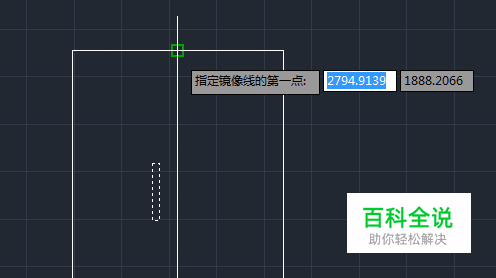

    确定镜像的第一点

  • 09

    然后确定镜像的第二点

  • 10

    提示是否删除源图像，选择N，回车

  • 11

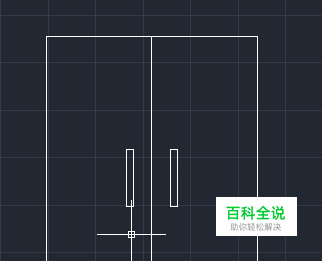

    一扇简单的大门就这样被画好了，窗户同理哦。
