solidworks2013 重复利用草图进行特征操作
solidworks2013 重复利用草图进行特征操作
其他先前的版本类似操作。这个功能不属于全新功能。旧版也是有的。
进阶教程
操作方法
- 01

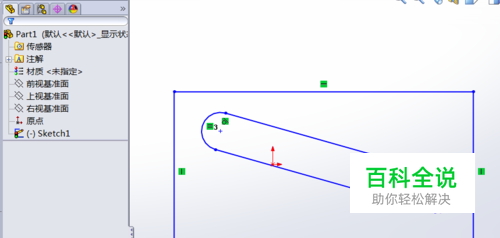

首先，我们打开solidworks2013(其他版本类似) 新建一个PRT文件。 举例说明， 选取任意一个基准面----新建草图----画一个具有2个封闭环的草图。
- 02

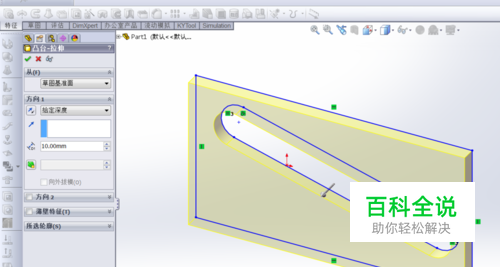

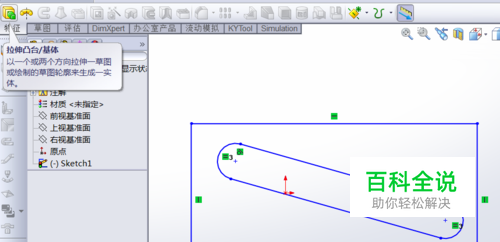

对这个草图进行第一次特征操作， 这里我们选取拉伸操作。 设置好拉伸的各种参数。（这里设置拉伸高度为10mm） 点击确定。
- 03

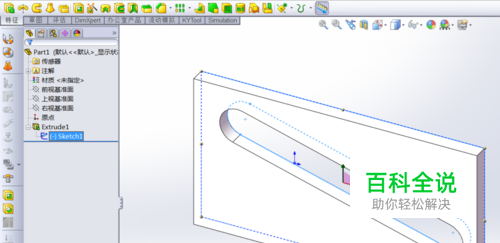

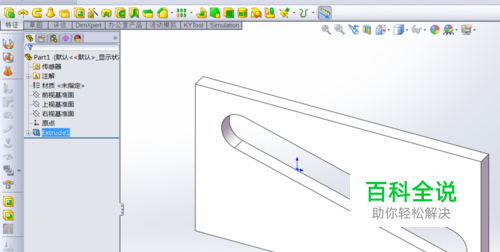

接下来，我们对同一个草图，进行第二次特征操作。 在特征树的拉伸特征前面的“+”号上面点一下， 这时可以看到下一级的子目录。也就是我们第一次创建的草图。
- 04

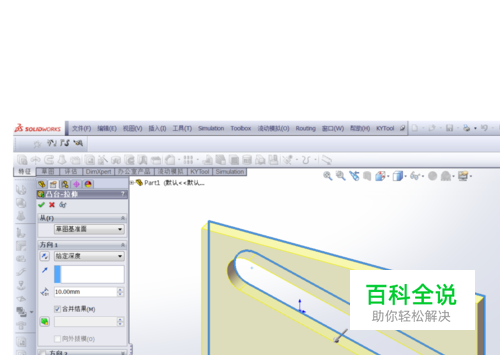

在特征树中点中这个草图。并再次选取一个特征进行操作。 这里我们仍然选择拉伸操作。
- 05
有时候我们只是需要利用这个草图当中的一部分， （所以开始要先创建有2个以上封闭环的草图）， 现在我们对拉伸操作时默认选取的草图轮廓进行清除。 点开对话框中所选轮廓右侧的向下的双箭头， 在现有轮廓上右击，点击消除选择。
- 06

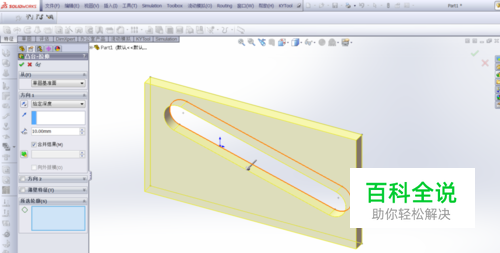

重新选取一个我们需要的线条， 假设为图形当中这个OB孔。 将拉伸高度设置为5mm(本例数值任意选取。) 点确定（对话框左上方，勾选符号）。
- 07

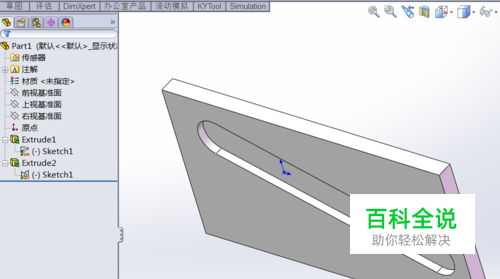

现在我们可以看到本次拉伸的图形结果。 分别点开特征树第一个，第二个拉伸特征的子目录。 我们可以看到， 这两个特征所使用的草图图标上面，均多出来一个托盘小手的图案。 这代表，这两个特征共享一个草图。
- 08
好了，以上就是今天的教程。 solidworks2013 重复利用草图进行特征操作。 其他先前的版本类似操作。这个功能不属于全新功能。旧版也是有的。 进阶教程。谢谢观看。
