Solidworks怎样在当前草图中使用其他草图的轮廓

使用Solidworks的时候经常会用到各种各样的小技巧，像我们在对一个零件某一个面进行处理的时候经常会借用到其他面的草图，具体怎么借用呢？

操作方法

  • 01

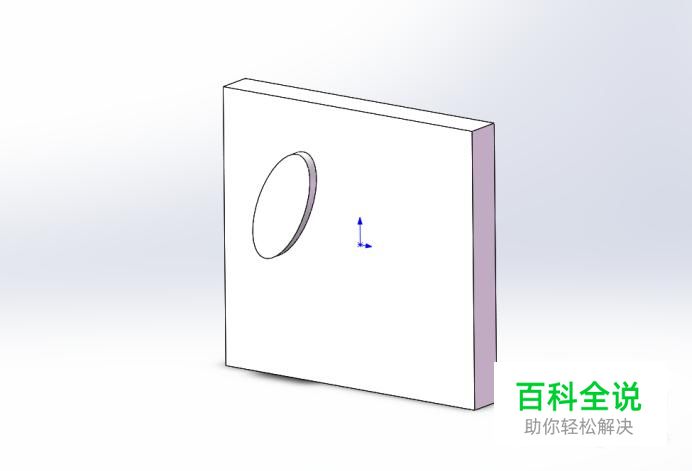

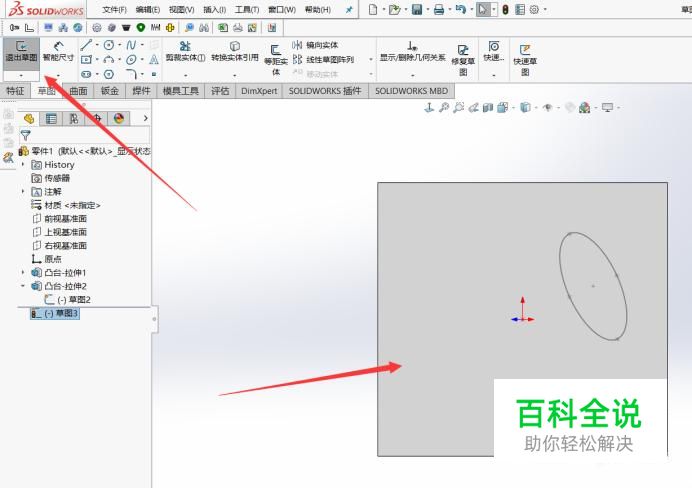

    打开我们需要借用草图的零件之后，让零件处于非草图编辑状态。

  • 02

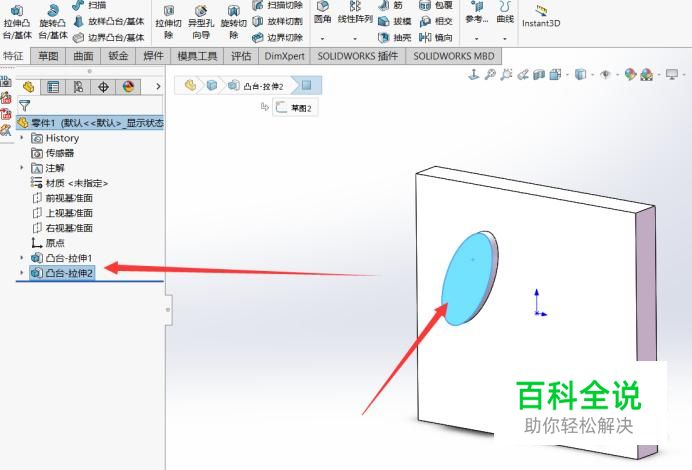

    之后选中你要借用草图的那个特征。

  • 03

    选中之后，在左侧的特征栏里会自动捕捉到，找到这个特征。

  • 04

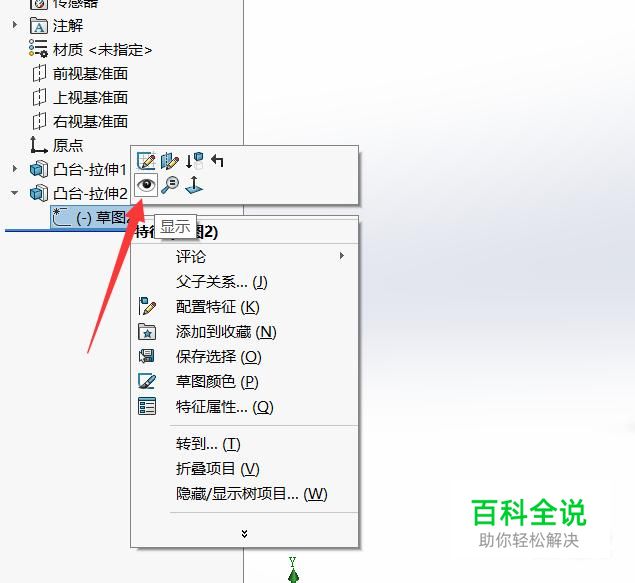

    然后点击特征前面的加号，会出现该特征用到的草图，右击草图选择显示。

  • 05

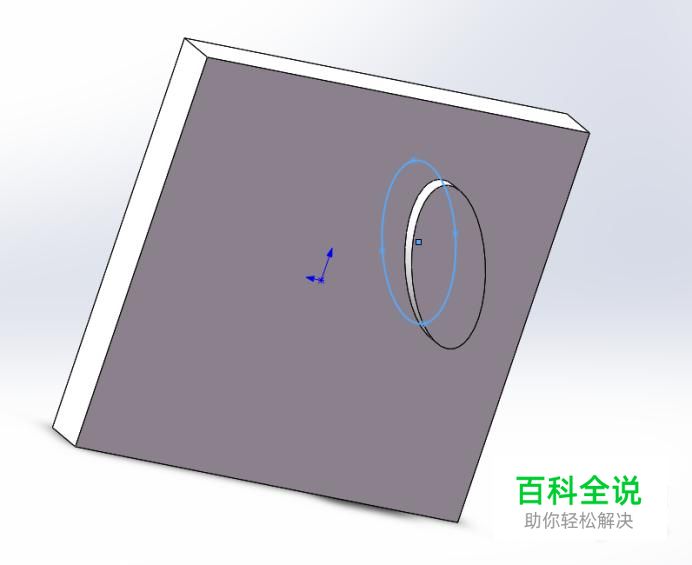

    之后在零件里就能看到要借用的草图的线条了，我们在要操作的新的零件面右击选择编辑草图。

  • 06

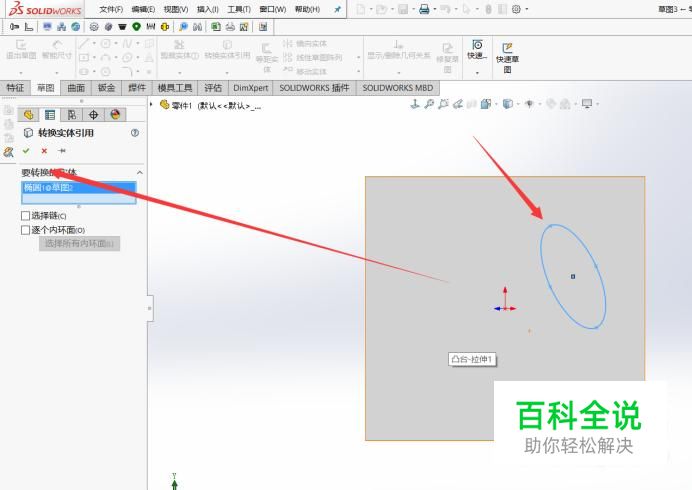

    之后在草图命令里找到转换实体引用命令。

  • 07

    接下来选中该草图中你要用到的曲线，选择确定转换。

  • 08

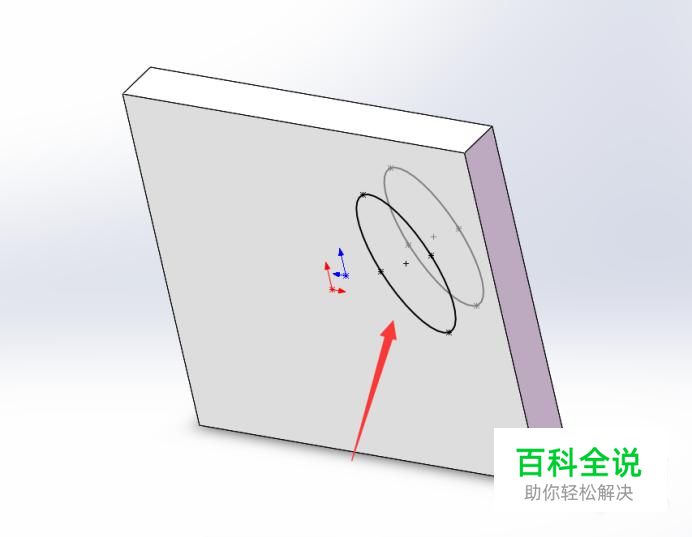

    之后就可以看到你要借用的草图已经在你新的基准面里生成了。

  • 09

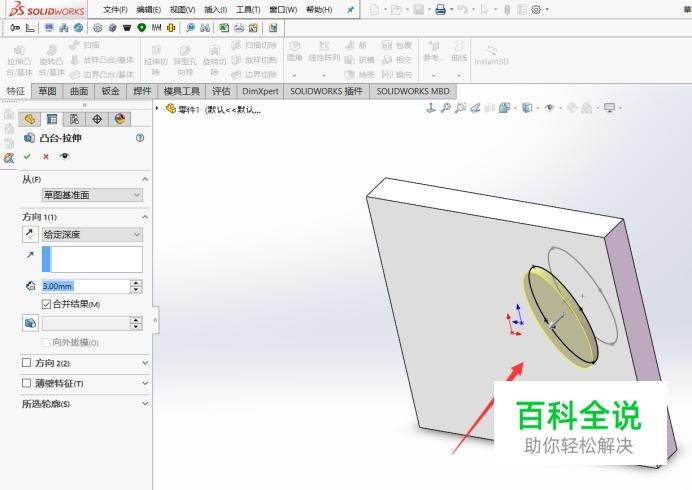

    然后就可以对新的草图进行特征建模了。

  • 10

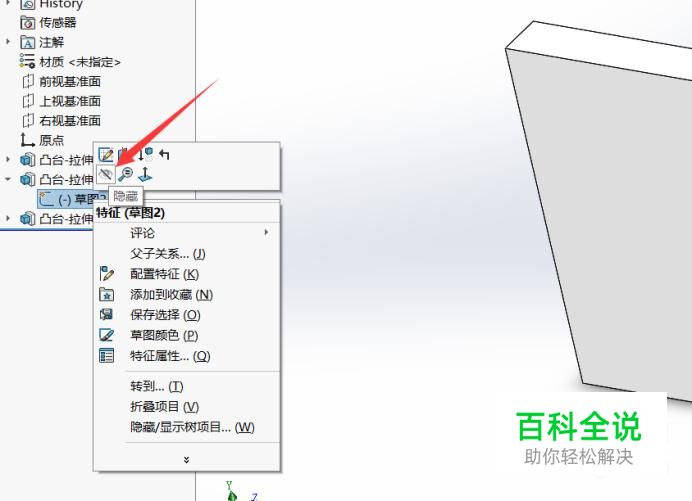

    建完模之后，之前使用的草图，在左侧再次找到，然后右击选择隐藏，在零件里就看不到该草图的线条了。
