CAD中如何绘制正多边形？
学会基本图形的绘制有利于我们对CAD 的操作使用，下面为大家介绍正五边形的相关含义及绘制过程。
绘制方法
- 01
正多边形主要是有两种方法：（1）一种是输入一点作为正多边形的中心；（2）根据正多边形的边长确定多边形。
打开方式
- 01

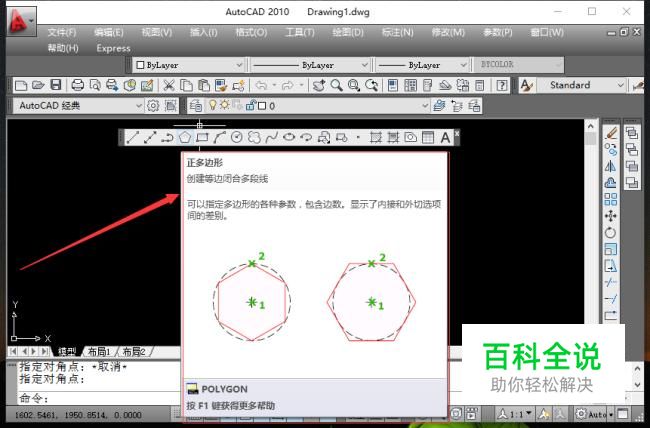

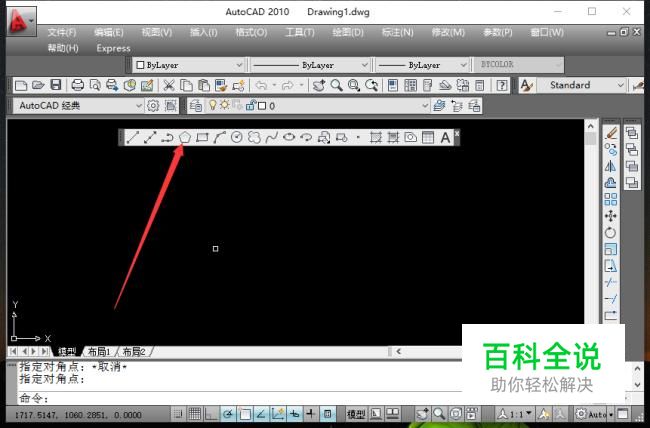

在绘图工具栏找到正正多边型，鼠标点击正多边形，进入正多边形绘制界面。
- 02

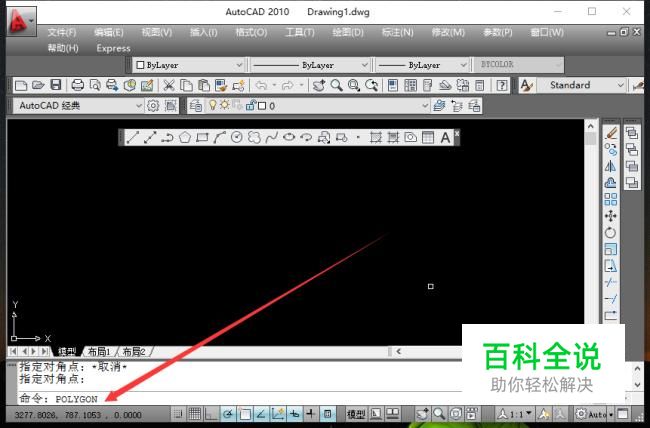

在命令框中的命令行中输入命令POLYGON或者POL命令，点击回车键进去绘制界面。
- 03

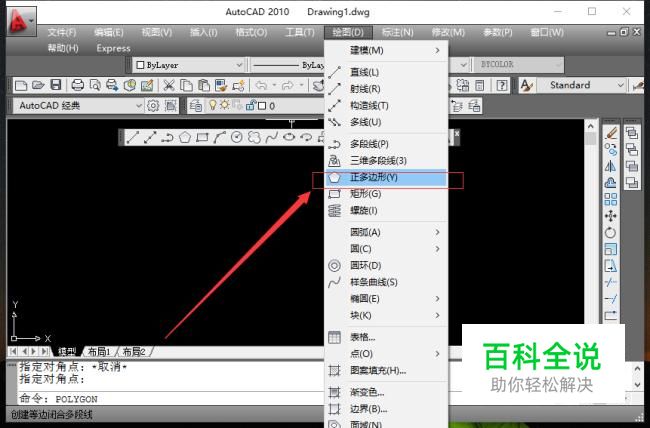

在编辑栏中找到绘图按钮，鼠标点击绘图按钮，找到正多边形，点击正多边形，可以进入正多边形的绘制状态。
操作方法与操作命令含义
- 01

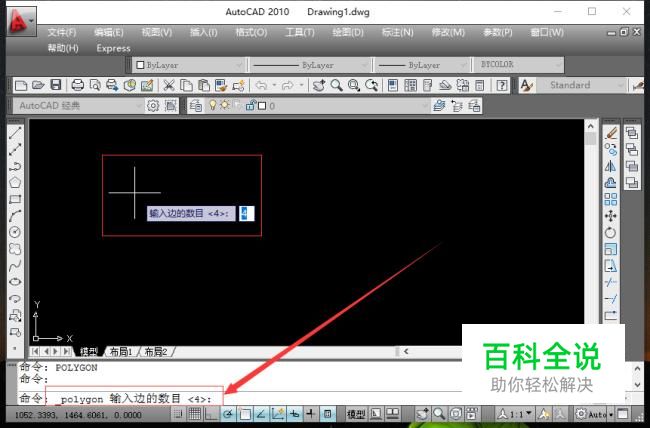

使用任意打开方式后上述打开方式，会出现"输入边数〈4〉"：指定多边形的边数，一般来说默认为4。我们可以通过输入边数来改变。
- 02

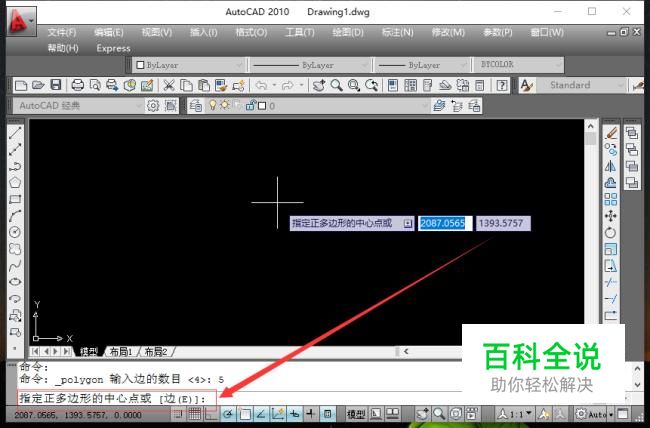

完成边数的设置后，命令行命令提示边：确定多边形的一条边，输入E后，命令行继续提示。
- 03

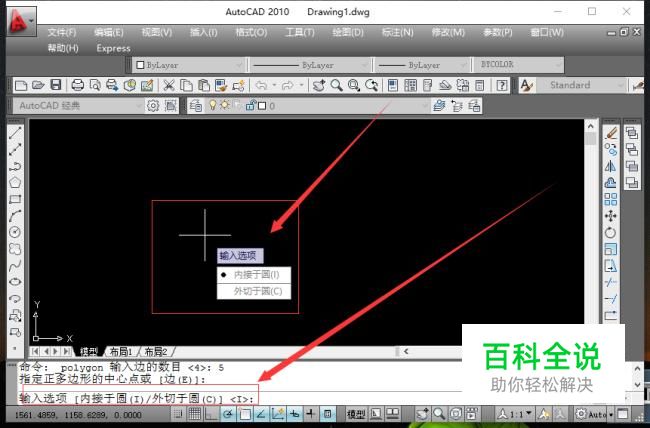

命令中出现内接于圆（I）：用内接圆的方式定义多边形或者外接于圆（C）：用外切圆的方式定义多边形。使用I或者C选择外接或者内接。
- 04

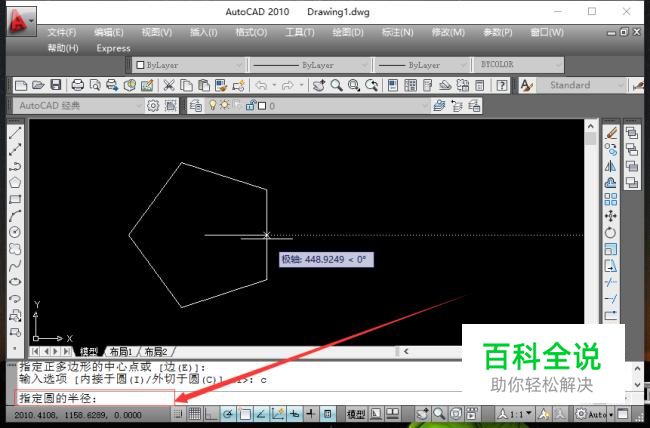

命令显示提示圆的半径：输入内接外接圆或者外切圆的半径。使用键盘输入半径大小。
- 05

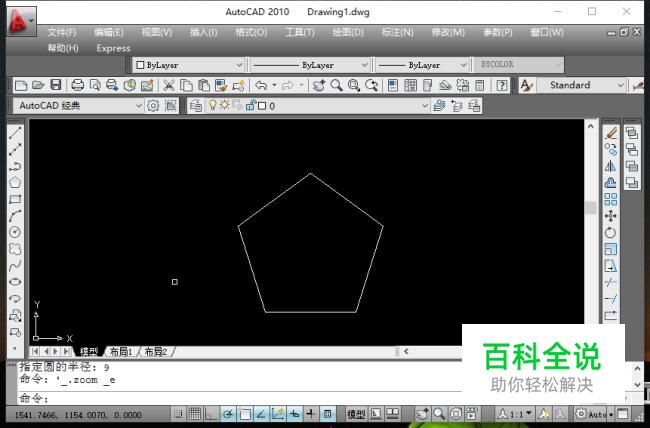

输入完成点击回车键完成绘制
