如何用AutoCAD做三维建模

2024-04-03 21:37:27

我们使用CAD不仅可以绘制平面图，也可以制作三维模型，下面我们就来看看如何用AutoCAD做三维建模的吧。

操作方法

01

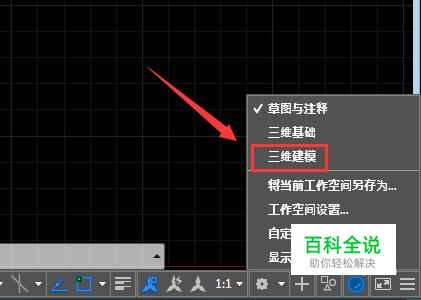

打开CAD这款软件，进入CAD的操作界面，在该界面右下方找到切换空间选项，点击该选项选择三维建模选项，如图所示：
02

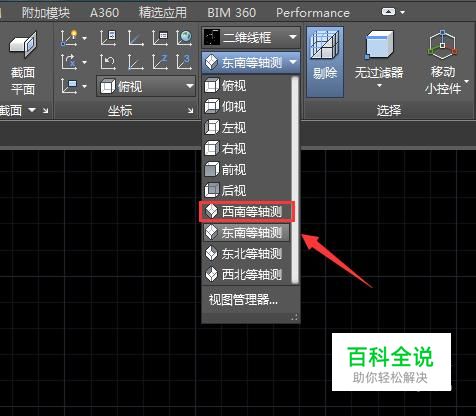

在轴向设置里选择东南等轴测选项，如图所示：
03

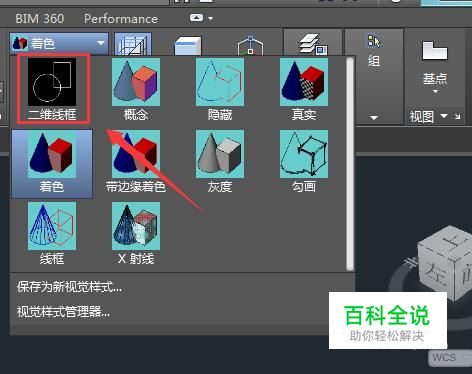

再找到视觉模式选项，在其下拉列表里选择二维线框选项，如图所示：
04

在上面的菜单里找到矩形命令，使用矩形命令在绘图区里绘制一个矩形，如图所示：
05

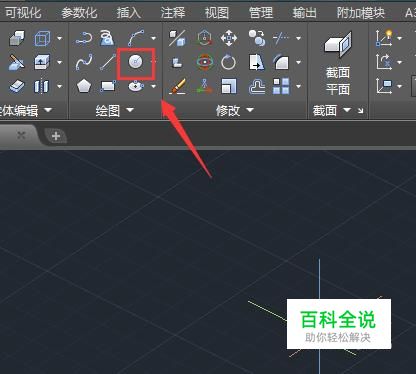

再在菜单区里找到圆形命令，分别在矩形内绘制两组同心圆，如图所示：
06

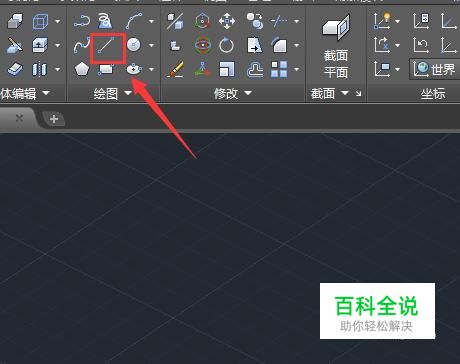

再在菜单区里找到直线命令，如图所示：
07

使用直线命令分别绘制圆的切线，如图所示：
08

选择所有的图形在菜单区里找到修剪命令，如图所示：
09

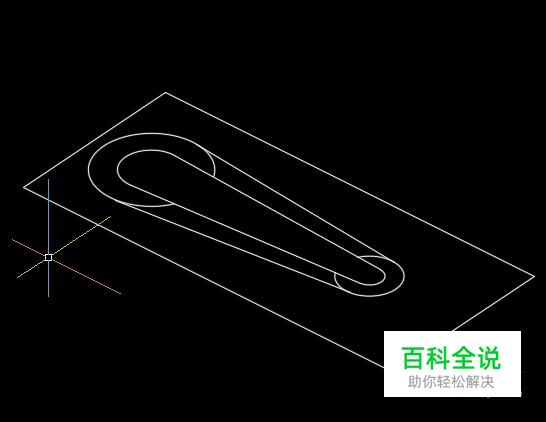

使用修剪命令将刚刚绘制的图形进行剪切，如图所示：
10

选择外面的矩形，在工具区里找到按住并拖动选项，如图所示：
11
12

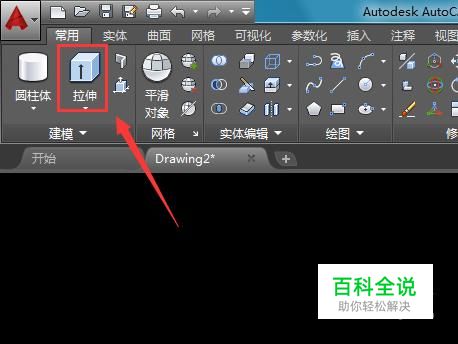

选择修剪好的图形，在工具箱内找到拉伸选项，如图所示：
13

使用拉伸命了将这些图形拉伸到一定的高度，如图所示：
14

再在视觉样式里选择着色选项，如图所示：
15

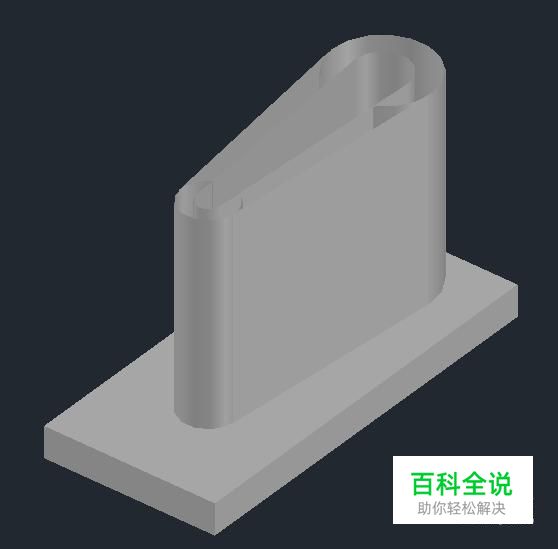

选择着色选项后，可以看到我们的三维模型就制作好了，如图所示：
