Solidworks教你做出规范的空间曲线——投影曲线
在日常建模中，空间曲面及曲线建模通常是工作中的难点。本文将以鼠标的侧边腰线为例，为大家介绍一种常用的空间曲线作图方法。
操作方法
- 01

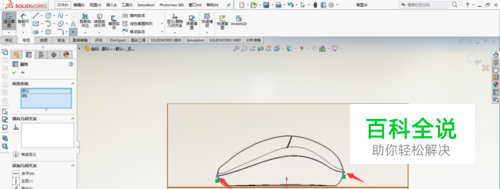

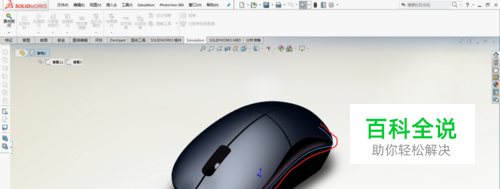

如下图可知，将这条腰线分别投影到两个正交平面可以得到两条不同的曲线。那么，我们逆向考虑，Solidworks中是否能够利用编辑两条正交曲线来得到我们所需的空间曲线呢？本文讲的“”就能实现这个功能：
- 02

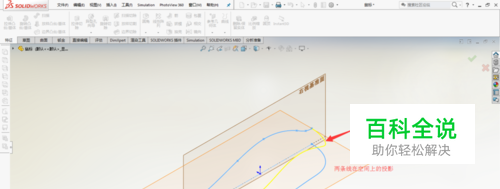

如下图，我们首先选择“”，点击红框标记命令“”；
- 03

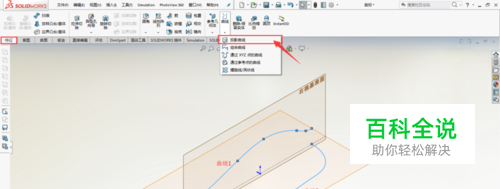

正视于草图平面开始做图（若草图没有正视，可按下快捷键”），选择该曲线的起点与终点，用”“命令绘制曲线（此处有特殊要求的可编辑曲线参数来满足要求）；
- 04

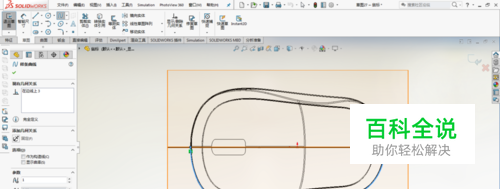

同理，绘制另一平面上曲线，选择“”；
- 05

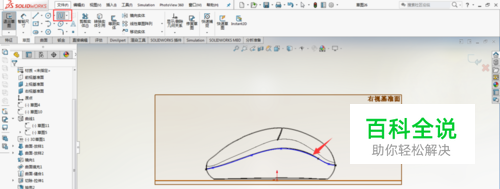

绘制曲线；
- 06

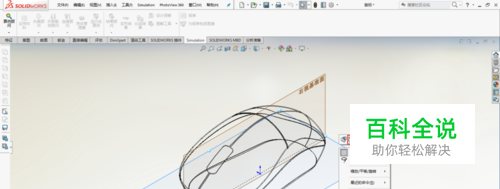

点击“”，可以看到在“”和“”上已有之前绘制的两段曲线；
- 07

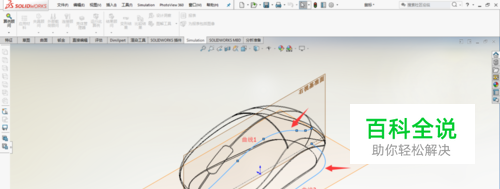

选中”“、”“，点击”“——”“命令；
- 08

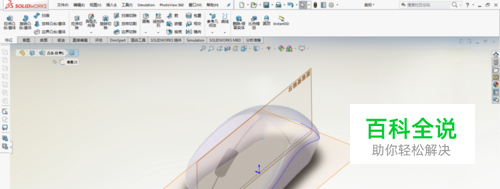

即可得到该空间曲线，点击”“或对勾”“，操作完成。
