solidworks草图绘制之投影曲线

投影曲线可以做出一些通过普通方法几乎不能完成的曲线
原理是把一个草图投影到一个零件的一个或几个面上

操作方法

  • 01

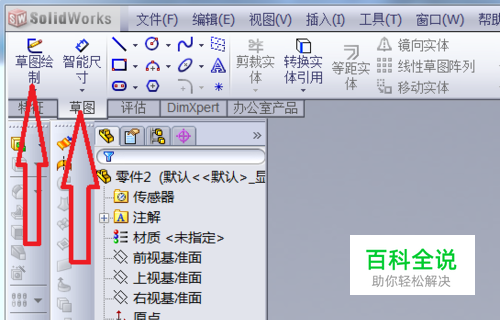

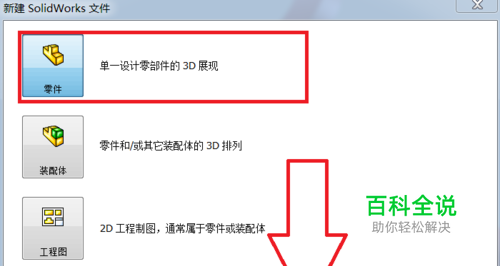

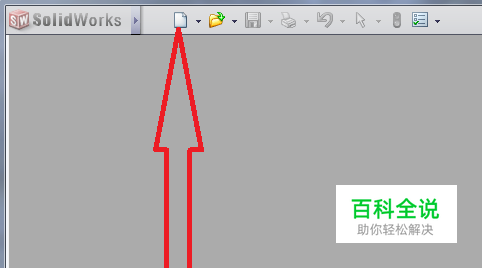

    首先需要创建一个绘制草图的画布

  • 02

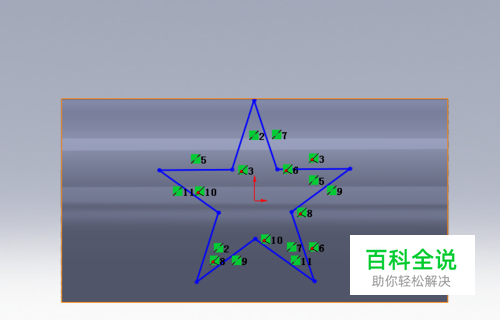

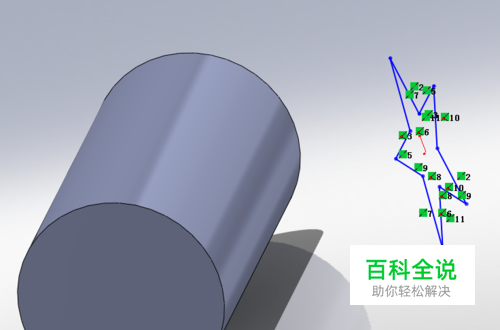

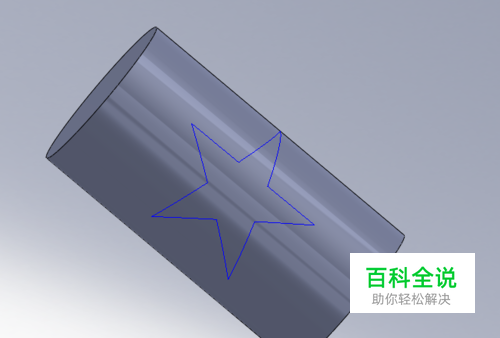

    小编绘制了一个圆柱和一个五角星作为本次介绍投影曲线的对象 可以看到他们之间的相对位置

  • 03

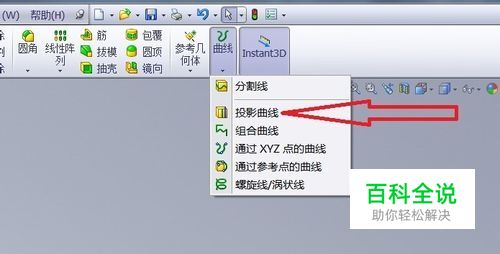

    找到投影曲线命令 位置如图所示

  • 04

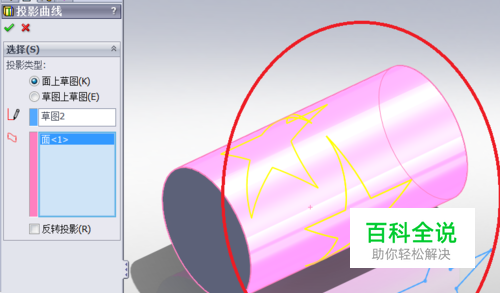

    选中需要投影的草图和面 可以看到预览

  • 05

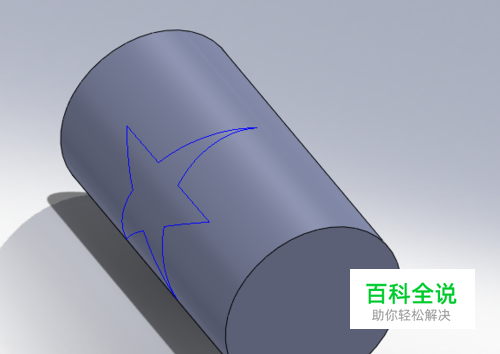

    完成后的效果

  • 06

    到此就介绍完了 希望对你有帮助
