怎么设置step 7的PG/PC接口

2024-03-30 01:33:14

对于一个工控初学者而言，使用step 7软件对PLC进行监控和下载之前，必须正确设置Step 7软件的PG/PC接口参数。以确保电脑能顺利连接上PLC。

操作方法

01

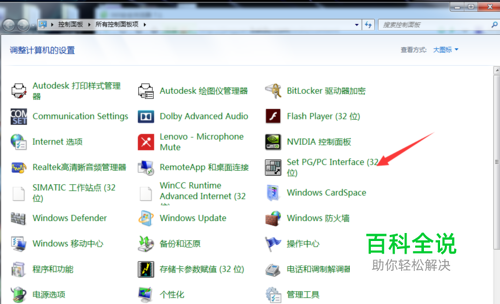

在正确安装STEP 7软件的前提下，该参数设置有两种方法：第一种方法：1、打开控制面板—Set PG/PC Interface
02

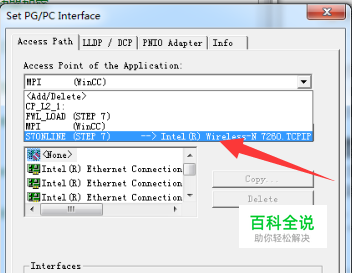

2、在“Set PG/PC Interface”对话框中选择访问点，如图所示。
03

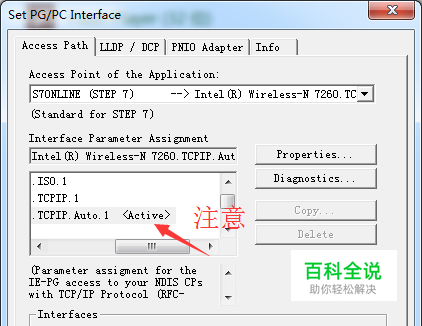

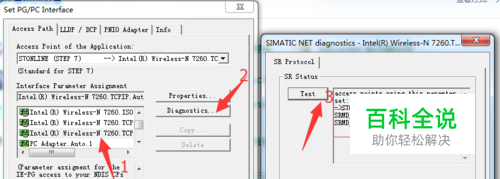

3、确定连接方式之后，选择电脑当前使用的网卡，选择后可以点击诊断测试连接情况，测试显示0K时，表示接口连接正常。如图所示。（注意：在网卡选择时需要选择后缀为Auto。1<Active>的网卡选项）

方法/步骤2

01

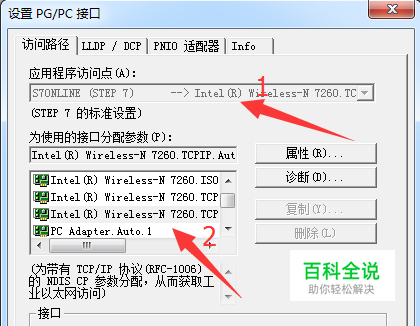

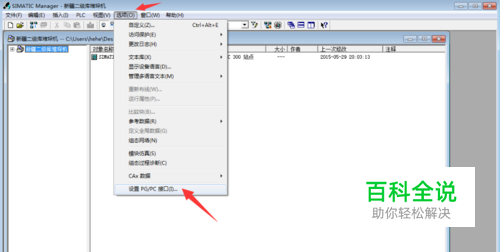

第二种方法：可以直接在Step 7软件的菜单栏打开设置对话框 1、打开Step 7软件—选项—设置PG/PC接口，如图所示。
02

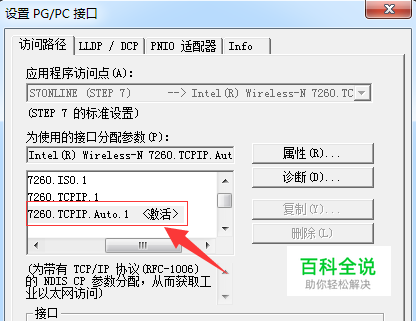

2、依次设置程序访问点—当前电脑使用的网卡类型。选择后可以使用诊断—测试检测连接情况。步骤同方法一，如图所示。（注意选择当前电脑网卡时同样要选择后缀为Auto。1<激活>的选项）
