如何用cad绘制浪漫图片

很多人以为cad制图是个很枯燥的工作,其实并不是如此,cad也可以画出浪漫的图形,今天向大家讲解一下一见钟情的画法。

操作方法

  • 01

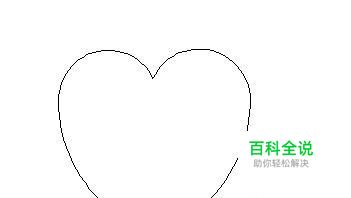

    首先打开运行cad程序,在图框内画一个爱心图案。

  • 02

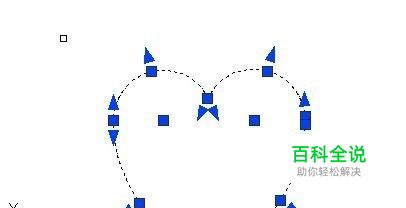

    摁住鼠标左键,从右下向左上方拖到鼠标选中该图案。

  • 03

    在图框下方命令窗口栏输入:copy,点击回车。

  • 04

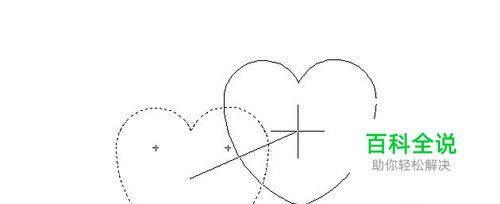

    再在图框上任选一点作基点,拖动粘贴对象到任意指定位置。

  • 05

    在命令区输入:pl。点击回车。

  • 06

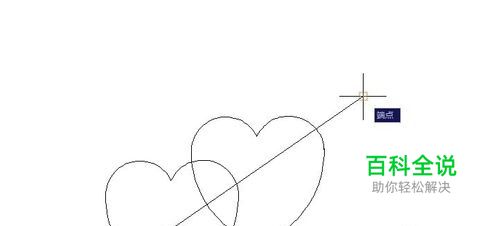

    拖动鼠标在图框中画一条由左下至右上穿过两圆的线段。

  • 07

    在命令去输入:w。点击回车。

  • 08

    再在命令区输入合适的起点和端点的宽度值。(以20,1为例)点击回车。

  • 09

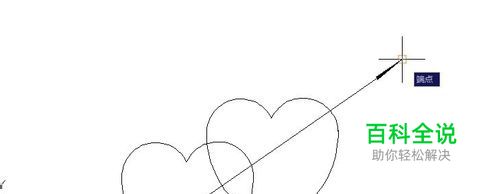

    再在图框中原线条的基础上延长线段。

  • 10

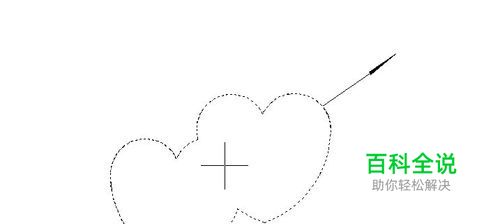

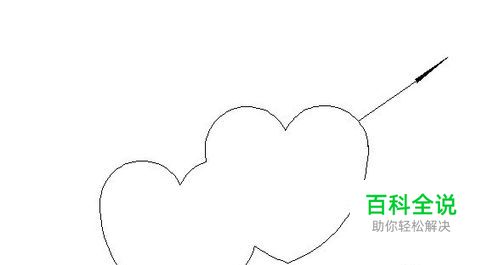

    通过修剪命令删除多余线段。

  • 11

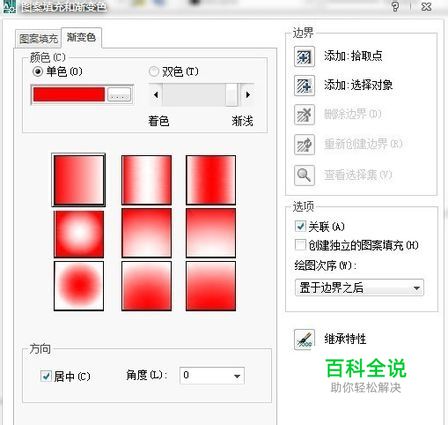

    最后在命令去输入:h,选取自己喜欢的颜色(以红色为例),选取图案进行填充,点击回车。

  • 12

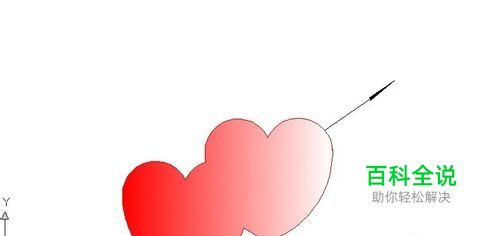

    这样一幅爱意十足的一见钟情图片就完成了。
