如何用cad制作爱心图片
CAD是强大的计算机辅助软件,下面介绍用CAD画爱心的方法。
操作方法

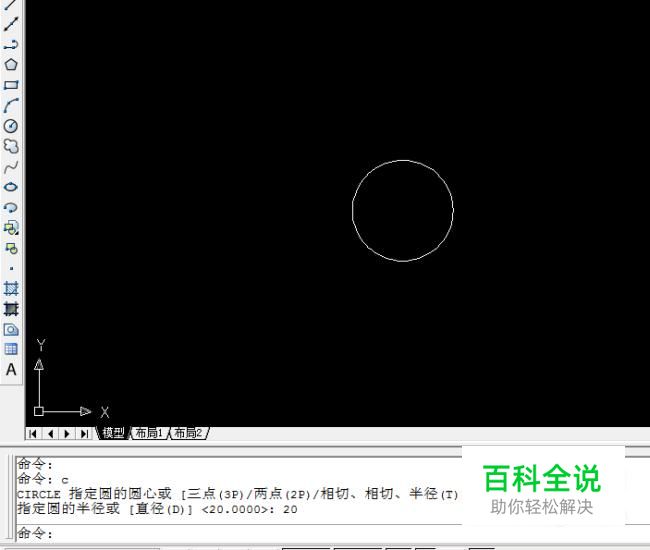

- 01画一个半径20的圆,你也可以画其他半径,画圆快捷键C,随便选一个点为圆心,输入半径20,空格或者回车,完成圆的绘制。

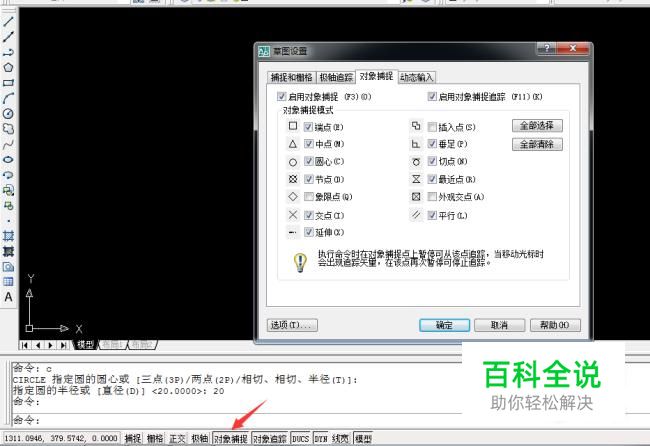

- 02打开对象捕捉,勾选象限点,切点,和圆心,端点。方便绘图,

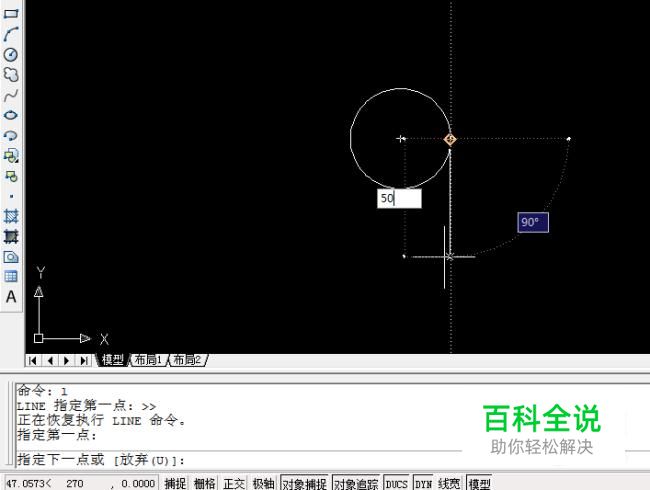

- 03在圆的最右边象限点,为起点向下画竖线长度为50-60,我选择50。画直线快捷键L,竖直向下输入长度50,空格或者回车,完成直线的绘制。

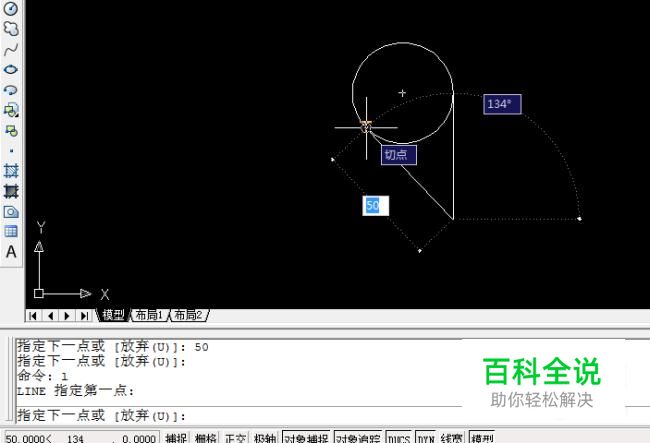

- 04如图以竖线下端点为起点画圆的切线,注意切点的符号

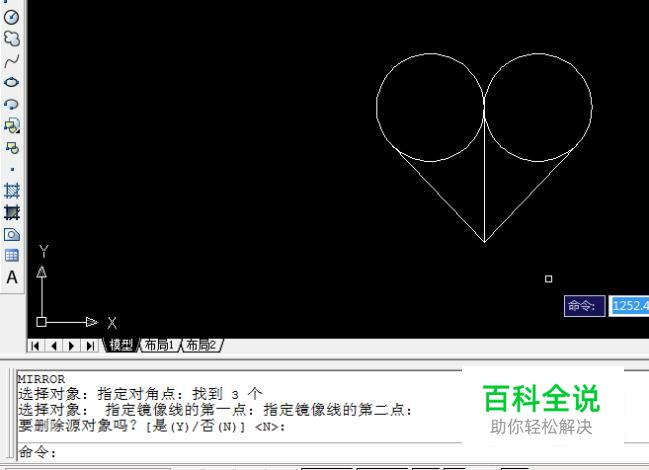

- 05以竖线上下端点镜像圆和切线。镜像快捷键mi,空格,选择圆和切线,空格,选择竖线上下端点,要删除源对象吗,输入N,空格,镜像完成。

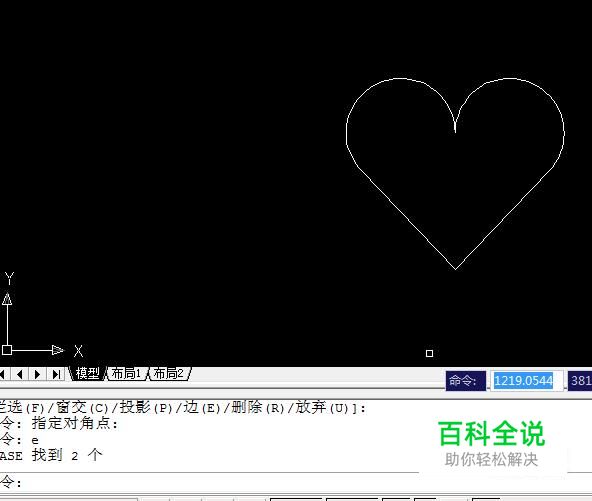

- 06运用修剪(快捷键tr)删除多余线条,剩余即为心形。修剪tr,空格,选择全部,空格,修剪掉中间多余弧,空格,在删除(快捷键e)中间竖线就画完一个心,

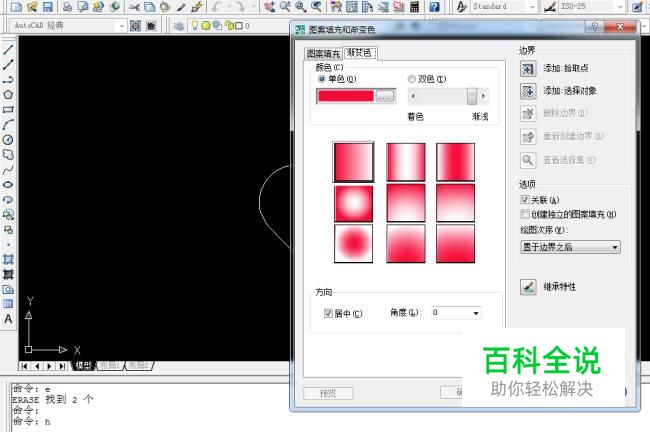

- 07为了美观填充一下心形图案,快捷键h,如图选择渐变色双色,添加拾取点,点心形中间即可,确定。

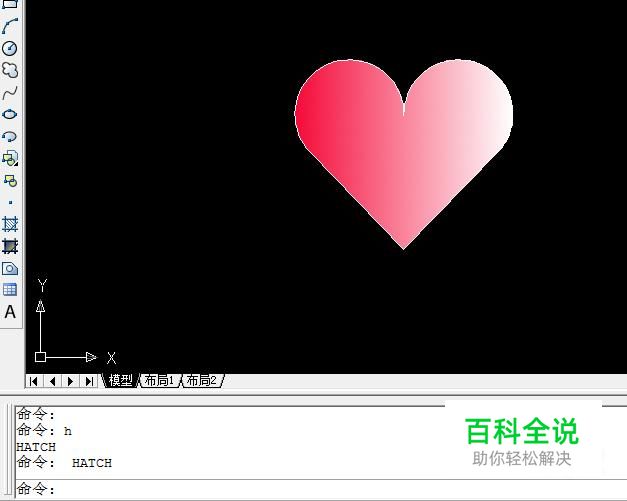

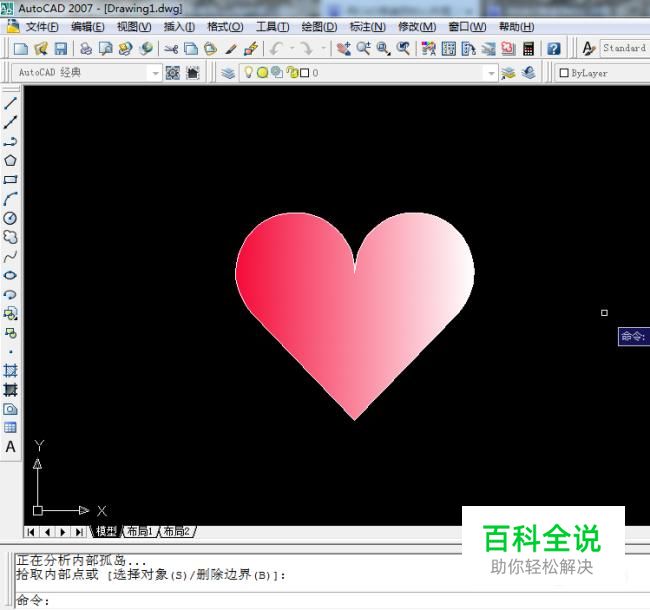

- 08绘制完成。
