SolidWorks如何进行齿轮的装配？
该给大家分享一篇SolidWorks如何进行齿轮的装配的教程。
操作方法
- 01
首先，在进行齿轮的装配前，要先完成大小齿轮零件的建模。建模方法可以参考这篇经验
- 02

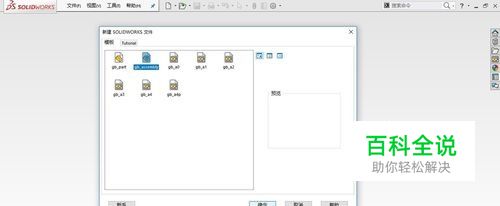

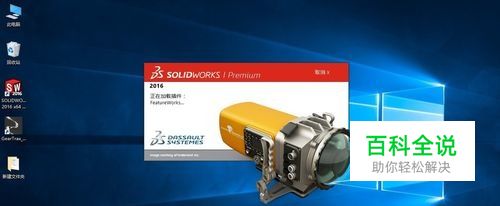

大小齿轮零件建模保存完成后，打开SolidWorks2016，新建一个装配体文件,进入装配体环境。
- 03

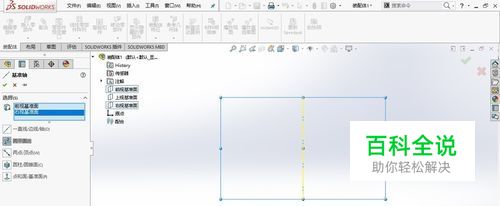

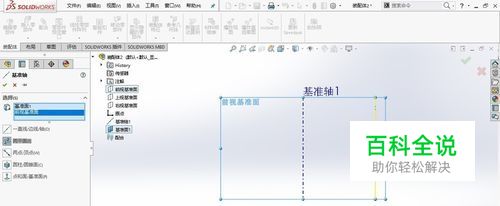

插入参考几何体基准轴命令，选择前视基准面和右视基准面，单击确定，建立“基准轴1”。
- 04

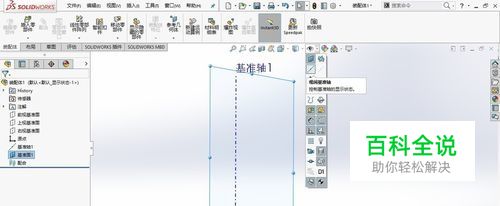

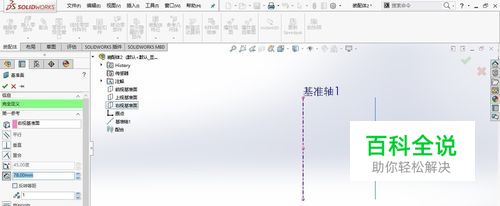

插入参考几何体基准面命令，选择右视基准面，输入偏移距离“78 mm”，该距离为大小齿轮之间的中心距，单击确定，完成“基准面1”的创建。点击观阅基准轴和观阅基准面，使基准轴和基准面可见。
- 05

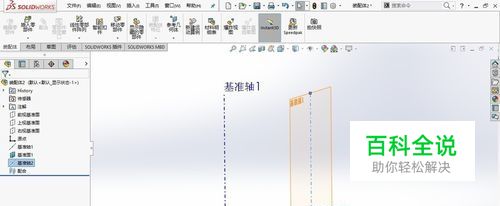

插入参考几何体基准轴命令，选择基准面1和前视基准面，单击确定，建立“基准轴2”。至此，齿轮装配体的参考布局建立完成。
- 06

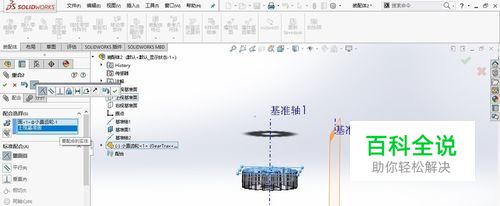

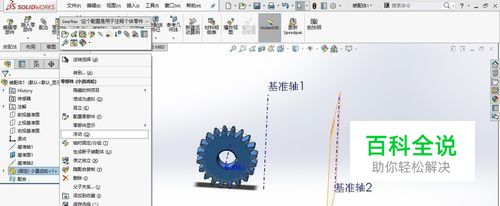

插入零部件,小直齿轮，并将其设置为浮动。单击配合命令，使小直齿轮的轴线和基准轴1重合，齿轮端面和上视基准面重合。
- 07
插入零部件，大直齿轮，单击配合命令，使大直齿轮的轴线和基准轴2重合，齿轮端面和上视基准面重合。
- 08

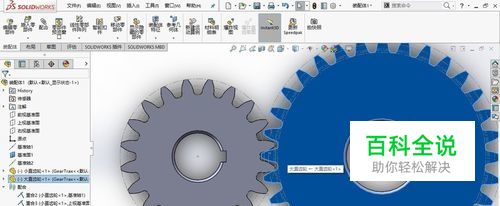

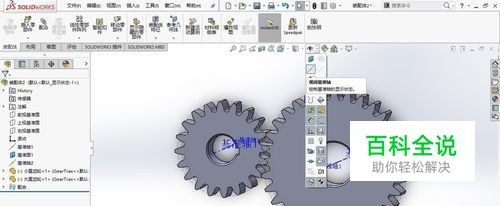

点击观阅基准轴和观阅基准面，隐藏基准轴和基准面。将视图正视于齿轮端面，手动调整齿轮渐开线轮廓使之啮合。
- 09

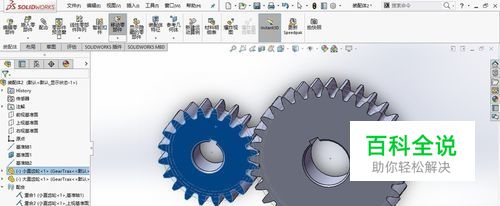

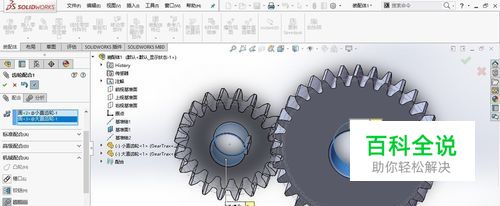

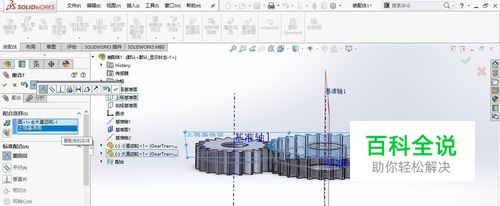

单击配合命令，选择机械配合，齿轮配合，依次点选小直齿轮孔圆柱面和大直齿轮孔圆柱面，设置比率为“1：1.6”，该比率为小直齿轮和大直齿轮的齿数比。勾选反转按钮，单击确定完成齿轮配合。至此齿轮装配完成。
