solidworks如何对零件进行装配
本篇主要介绍如何利用solidworks对零件进行装配，初学者可以参考此篇可以快速上手
操作方法
- 01
打开solidworks，进入如下界面后按照下图所示，点击“文件”，弹出下拉菜单后单击“新建”。
- 02

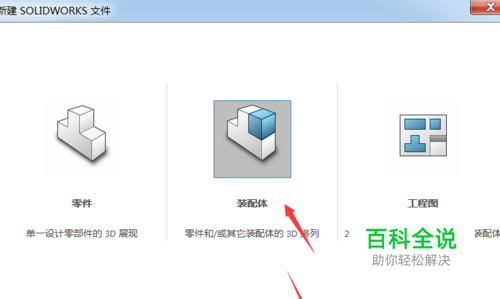

进入如下界面，然后左键单击“装配体”图标并确定，进入装配工作环境。
- 03

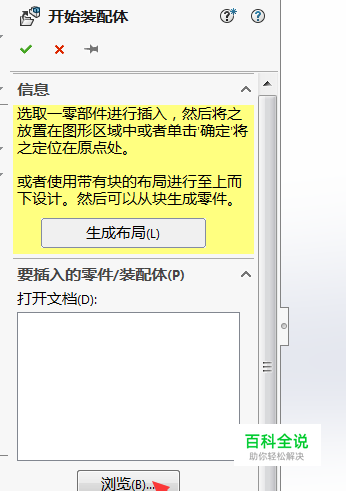

如下图所示点击浏览，进入零件目录，已画好。单击第一个零件，一般第一个零件是基体零件，其他零件都是在他上面进行组装的。然后单击确定。
- 04

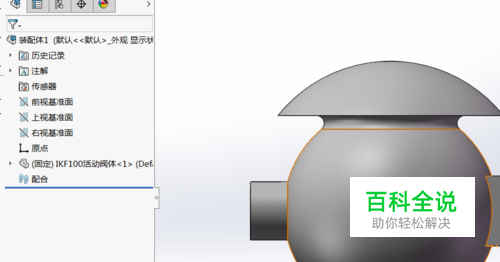

之后工作界面出现零件，然后在工作界面任意位置单击即可放置零件
- 05
单击“插入零部件”，遵照3、4步骤调入第二个零件，并放到合适位置，如下图
- 06

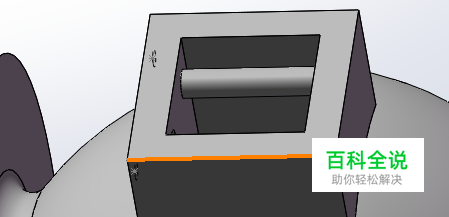

单击“配合”，依次单击圆柱表面和内孔表面。然后继续配合，点击圆柱端面和主体零件侧面，配合完成。
