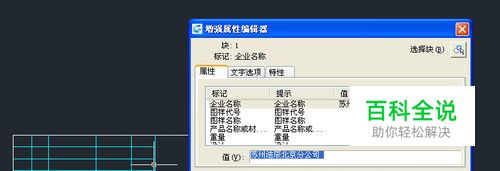

使用CAD的人都知道图块，因为图块可以重复插入、做成图库，减少重复操作，被广泛使用。通常图块在双击后可以直接进入参照编辑或块编辑，可以编辑图块内的图形，但一类图块在双击后不会进入编辑界面，而是会弹出增强属性编辑器，如下图所示。

什么是属性块？

01

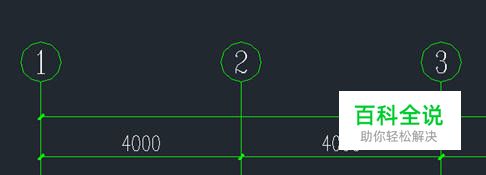

很多初学者不知道什么是属性块，也不知道怎么定义属性块，这里就简单给大家介绍一下。简单的说，属性块就是在图块上附加一些文字属性（Attribute），这些文字不同于嵌入到图块内部的普通文字，无需分解图块，就可以非常方便地修改。属性块被广泛应用在工程设计和机械设计中，在工程设计中会用属性块来设计轴号、门窗、水暖电设备等，在机械设计中会应用与粗糙度符号定制、图框标题栏、明细表等。例如建筑图中的轴号就是同一个图块，但属性值可以分别是1、2、3等，如下图所示。
02

利用属性块我们可以将类似的图形定义成一个图块，通过改变属性来调整图块的显示。当图块中有一些文字属性需要经常修改的时候，我们就可以在图块中添加属性文字，并定义成属性块。

如何定义属性块？

01

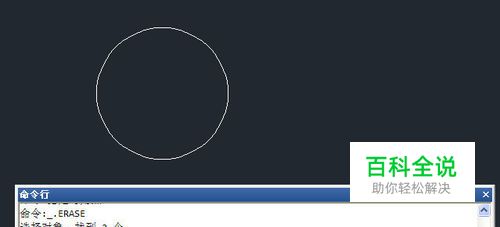

属性块的定义其实非常简单，就是画好图形，定义好属性文字，然后一起选中定义成图块就可以了，下面我们就用轴号这个简单的属性块来介绍一下定义的方法。 1、绘制好图块内部的图形，对于轴号来说就是一个圆，我们绘制一个半径为5的圆，如下图所示。
02

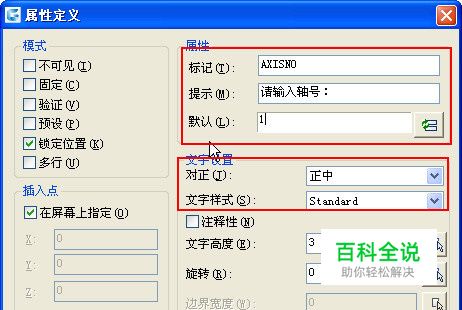

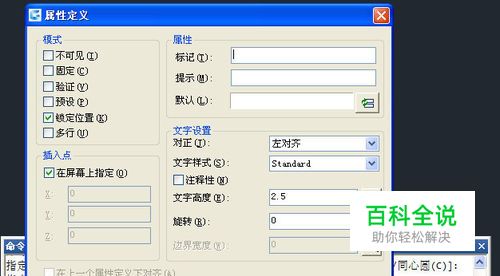

2 、在菜单中选择：绘图>块>定义属性，或者在命令面板中单击：插入>定义属性按钮，或者直接输入命令ATTDEF，调用定义属性的命令，打开“定义属性”对话框，如下图所示。
03

初学者看到这么多参数估计一下子就蒙了，我们先不要管那么多选项，先看右上角的上个长的输入框，他们分别是标记、提示、默认，我们先知道这三个是干什么的就行了。标记就是告诉我们这个属性值是干什么的，比如是宽度、长度、图纸名、审核人，比如这个轴号我么可以写上AXISNO。提示就是当我们插入一个属性块，需要我们依次输入属性时，命令行弹出的提示，这个可以写的简单，也可以输入的复杂，比如我们可以写上：请输入轴号。提示也可以不输入，如果不输入提示，标记将作为提示。默认就是属性的一个默认值，比如轴号，可以将默认值设置为1，在插入的时候我们可以输入其他数值，或者插入后可以编辑成其他数值。文字对齐方式设置为正中，高度设置为3，其他参数暂时可以忽略，如下图所示。
04

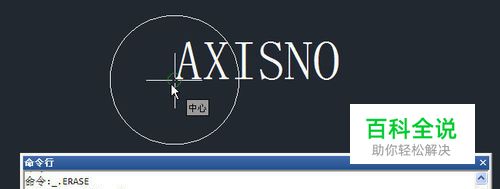

单击确定按钮关闭对话框，将属性文字定位到圆的中心位置，如下图所示。
05

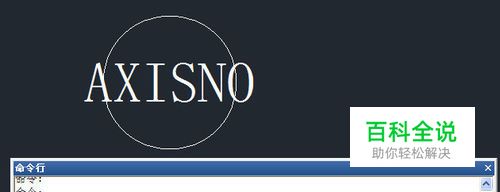

由于属性文字对齐方式选择的是正中，确定位置后，属性文字正好位于圆的中心位置，但现在显示的仍然是属性的标签，而不是属性的值，如下图所示。
06

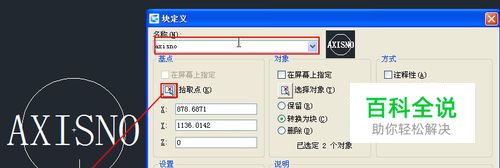

将圆和属性文字一起选中，输入B，回车，打开图块定义对话框，给图块命名为AXISNO，将图块基点指定到圆心或下面的象限点位置，如下图所示。
07

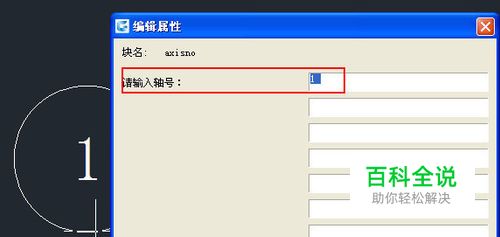

单击确定按钮，关闭图块定义对话框，此时会弹出编辑属性对话框，在此对话框中会显示我们之前设置的提示和默认值，而且可以看到图块中标记也变成默认值，如下图所示。
08

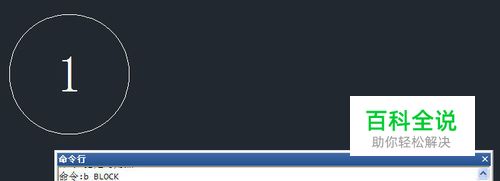

直接确定关闭编辑属性对话框，使用默认值，看看我们定义的属性块，如下图所示。
09

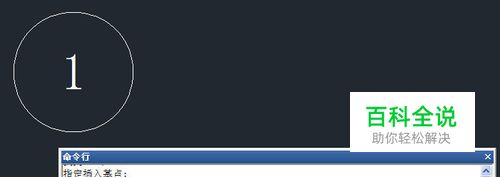

输入I，打开插入图块对话框，在图块列表中选择刚定义的AXISNO，点确定按钮关闭插入对话框，将插入点定位到原图块的右侧，此时可以看到命令行会出现提示和默认值，不再弹出定义图块时的编辑属性对话框了，如下图所示。
10

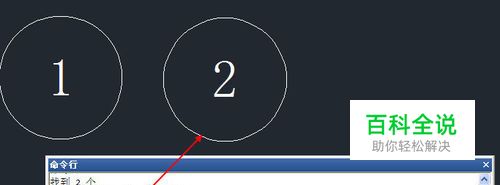

在命令行输入2，回车，将属性值设置为2，如下图所示。
11

双击其中一个图块，就会弹出增强属性编辑器，在这里我们可以讲属性值修改成其他需要的值，如下图所示。

属性文字和普通文字有什么区别？

01

在上面的练习中我们创建和编辑了属性文字和属性块，对于属性文字的特性应有所了解。如果你想了解两者之前的区别，很简单，你可以在画一个圆，然后在中间用单行文字写一个1，然后将圆和1选中后做成图块，你试试如果想把1改成2需要进行什么样的操作。通过实际的操作体验对比会对两者的区别认识更加深刻，可以更加充分体会属性块的好处。总结一下：属性文字与普通文字最大的区别是方便修改，双击属性块就会弹出增强属性编辑器，可直接对属性值进行修改，选中属性块，也可以在属性框（ctrl+1）中修改属性的值。而图块中的普通文字等同于其他图形，要想修改这些文字，必须分解图块或者用图块编辑的相关命令：参照编辑（refedit）或块编辑（bedit）。因此在定义图块的时候，需要修改的文字就定义成属性，不需要修改的的就定义成普通文字，例如上图中的标题栏，公司名称、“项目负责”、“专业负责”、“设计”等这些文字就使用普通文字，而需要填写的设计人员名称、项目名称、日期、图名、图号等就会定义成属性。建筑轴号、图框标题栏、明细表等这些属性块经常是由建筑、机械等专业软件自动生成的，因此很多人自己并没有定义属性块。如果之前不了解属性块，不妨自己做一个简单的属性块试试，相信你在今后的工作中会用到。
