CAD中的永久块如何创建？
在CAD中，创建的临时块只是暂时的，只要重启电脑就会消失，只有创建永久块才能永久存在，下面就让小编来为大家介绍一下如何创建永久块，如图所示。
操作方法
- 01

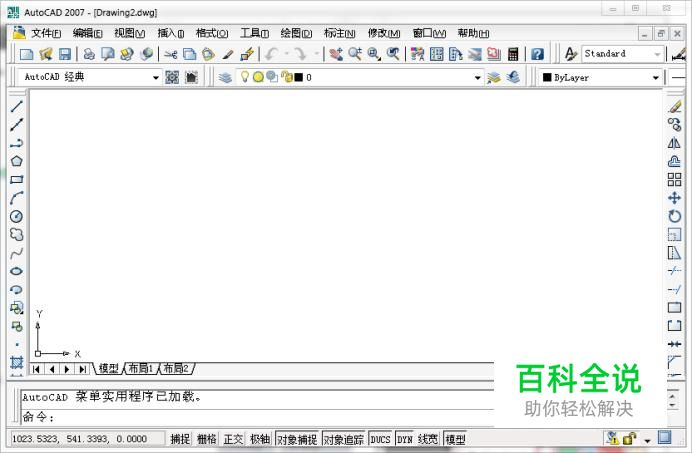

首先打开CAD软件，操作界面如图所示。
- 02

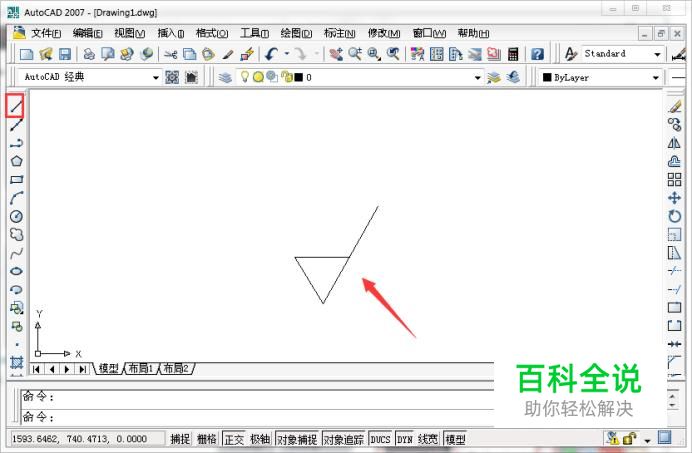

使用直线指令画出一个粗糙度符号，如图所示。
- 03

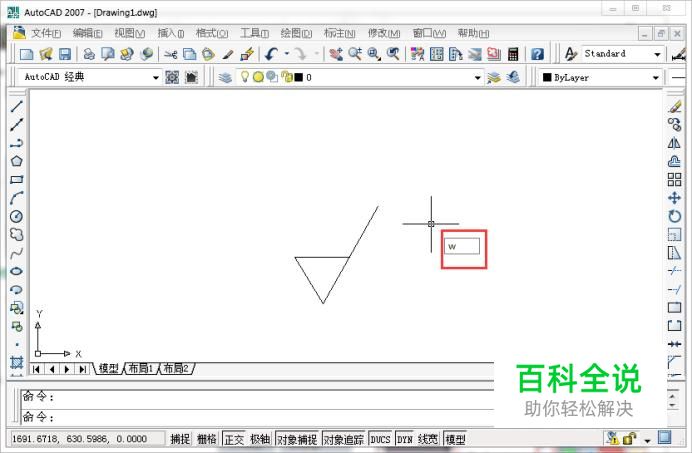

在键盘中输入“w”，执行永久块指令，如图所示。
- 04

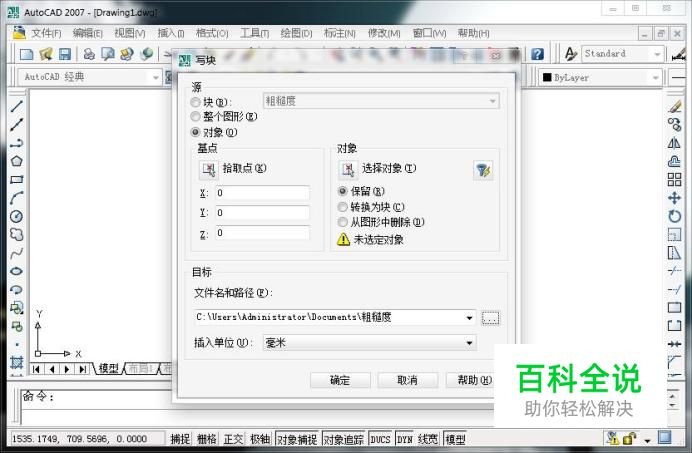

打开的界面如图所示。
- 05

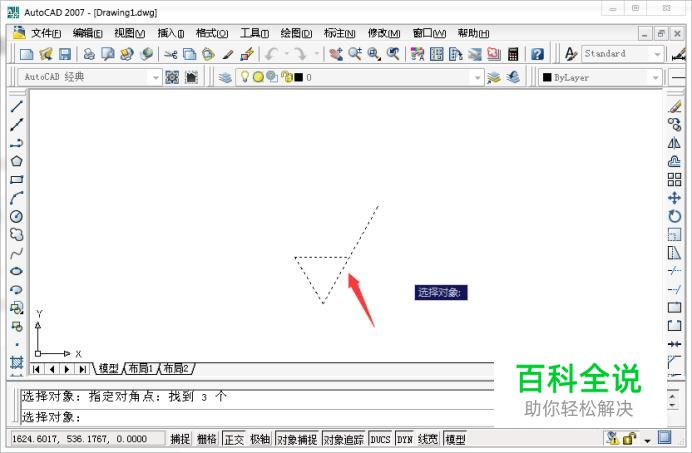

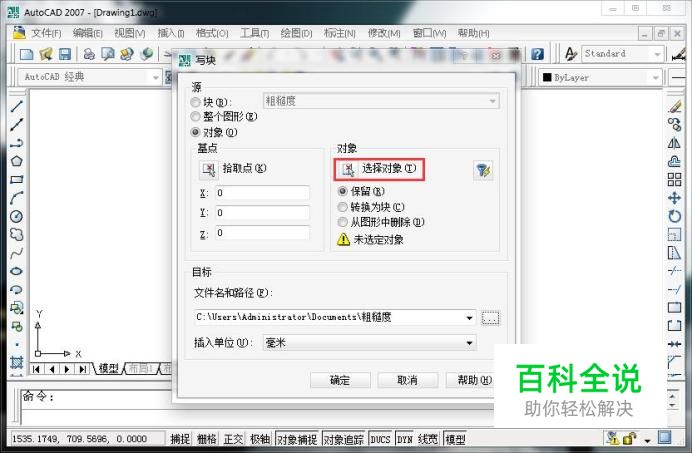

点击“选择对象”，随后框选整个粗糙度符号，当粗糙度符号形状呈蚂蚁线状时表示被选中，如图所示。
- 06

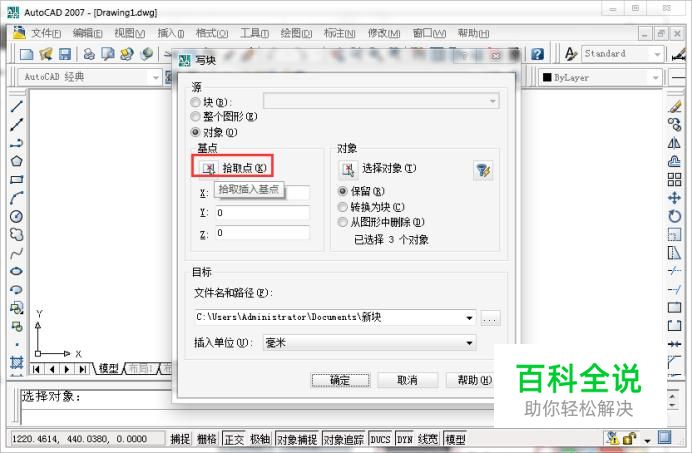

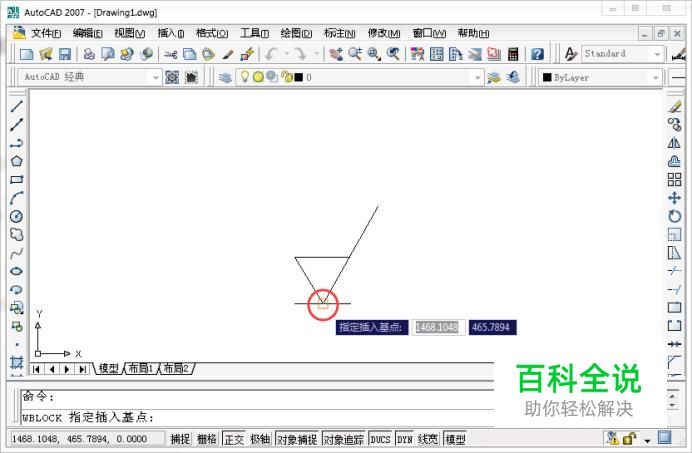

然后点击“拾取点”，选择底部的顶点为插入基点，如图所示。
- 07

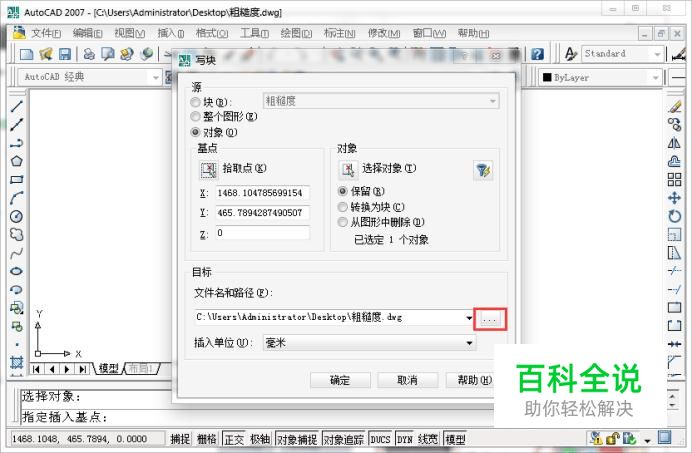

点击文件名与路径旁边的三个小点，如图所示。
- 08

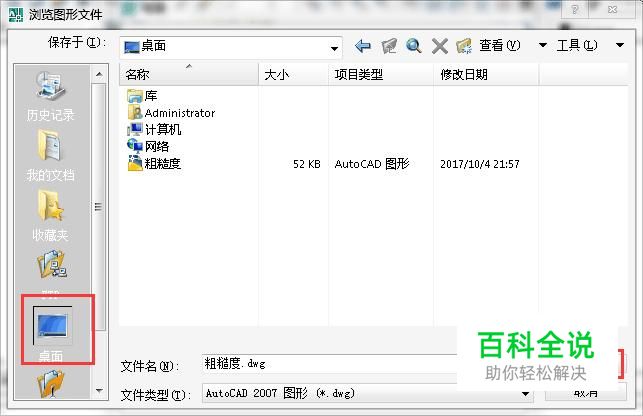

把永久块保存在桌面上，点击保存，如图所示。
- 09

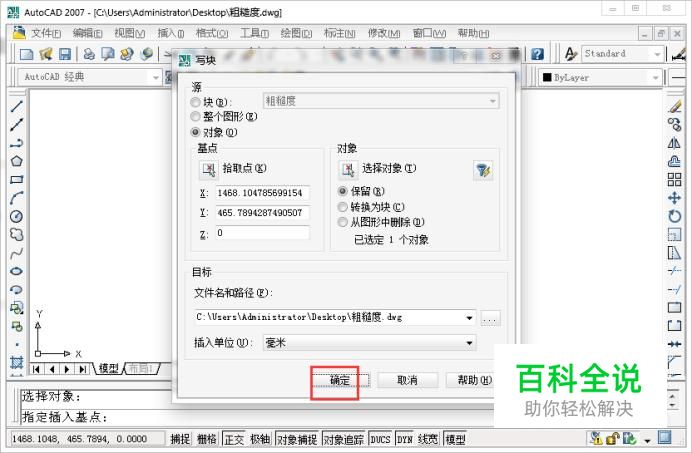

等到全部属性都设置完成后，点击界面上的“确定”即可成功创建永久块，如图所示。
