CAD中如何利用块在曲线上阵列？【百科全说】

在CAD制图软件中，我们常见的阵列方法有两种：矩形阵列和环形阵列。但是，如果有一个物体需要延着一条进行曲线阵列，我们就不能利用常规的阵列方法了，而是需要用到块来实现操作，其具体步骤如下：

操作方法

01

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
02

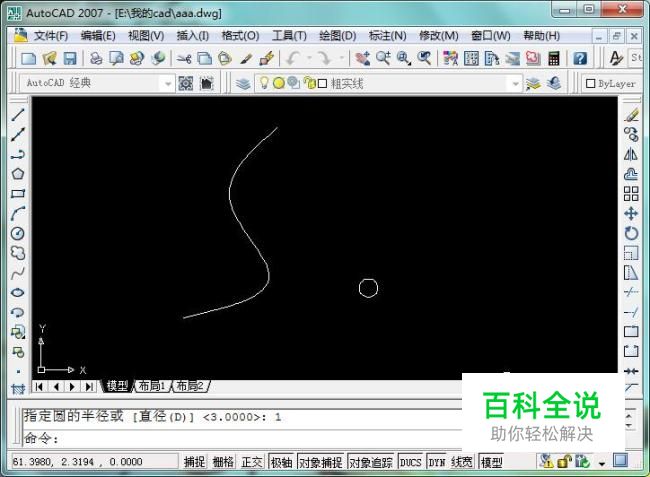

打开软件后，在操作界面内利用“样条曲线”工具画出一条曲线，再利用“圆”工具画出一小圆，如下图所示，而我们的目的就是将圆在曲线上进行有序阵列：
03

在区域上方找到“绘图”选项，点击打开，找到“块”选项，点击打开，在里面找到“创建”选项，如图所示：
04

点击“创建”选项，在弹出的界面中，将块名称定义为“圆块”，在下方找到“拾取点”选项，如图所示：
05

点击“拾取点”选项，在绘图区域以圆心作为我们的基点，如图所示：
06

点击圆心后，拾取基点成功，在弹出的界面中，找到“选择对象”选项，如图所示：
07

点击“选择对象”，根据提示选择对象为圆，框选，当出现如图所示的蚂蚁线时则框选对象成功：
08

点击回车或者空格确定，回到上一界面，找到“确定”选项，如图所示：
09

点击“确定”选项，块创建成功；接下来在区域上方找到“绘图”选项，点击打开，找到“点”选项，点击打开，找到“定数等分”选项，如下图所示：
10

点击“定数等分”，根据提示选择定数等分的对象，点击该曲线，出现如图所示的蚂蚁线，则选择对象成功：
11

选择对象成功后，根据提示“输入线段数目或块【B】”，这里输入“b”,如图所示：
12

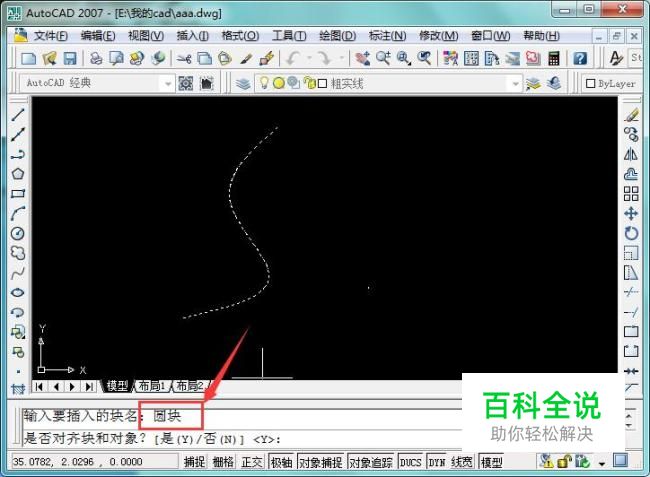

根据提示，输入要插入的块名，这里输入我们前面设置的名称“圆块”，如图所示：
13

提示我们“是否对齐块和对象”，输入y表示是，如图所示：
14

根据提示输入线段数目，这里我们输入“10”为例，如图所示：
15

点击回车键确认，圆在曲线上有序阵列操作完成，出现我们想要的图像，如图所示：
