CAD房屋立面图的画法

CAD是一款功能强大的工程图形绘制软件，在室内设计和建筑设计时几乎都要使用该软件，下面我们就来看看CAD房屋立面图的画法吧。

操作方法

  • 01

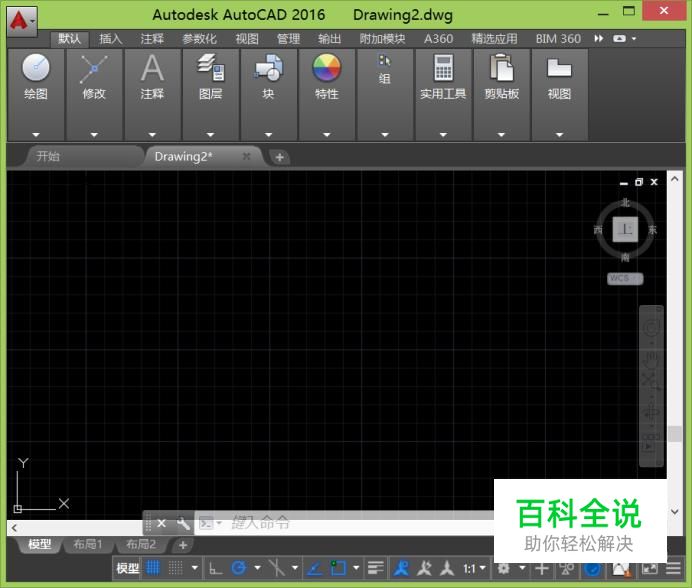

    在桌面上找到CAD的快捷图标，双击打开CAD这款软件，进入CAD的操作界面，如图所示：

  • 02

    在该界面内找到直线命令，如图所示：

  • 03

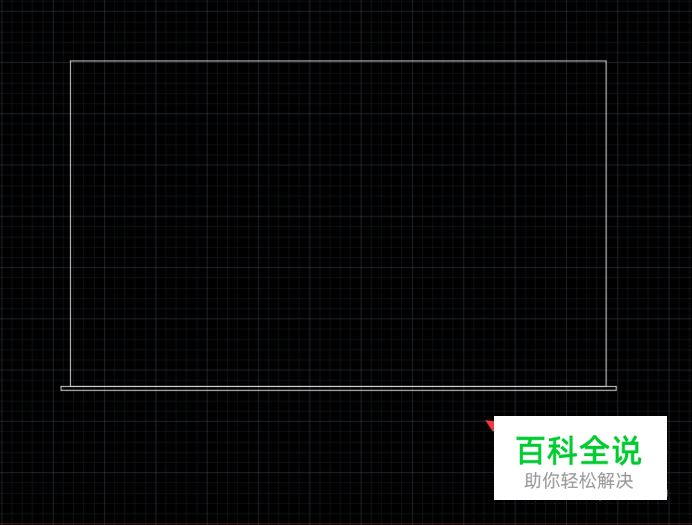

    使用直线命令在绘图区里绘制房屋外墙，如图所示：

  • 04

    在房屋外墙的基础上在画出房屋的墙体厚度，如图所示：

  • 05

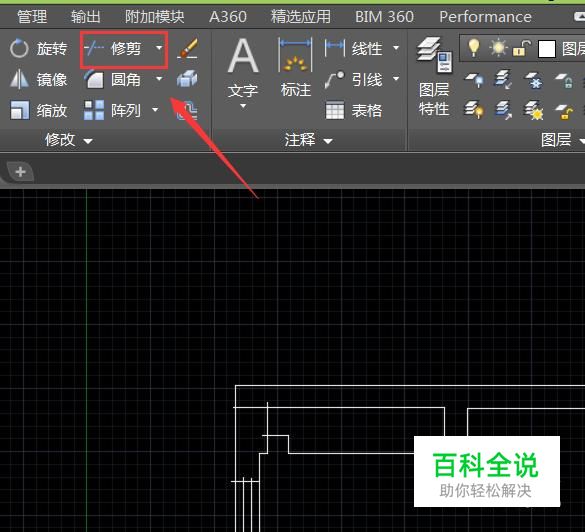

    再在菜单区里找到修剪命令，如图所示：

  • 06

    使用修剪命令将多余的线剪掉，如图所示：

  • 07

    再在外墙结构上画出窗户和门，如图所示：

  • 08

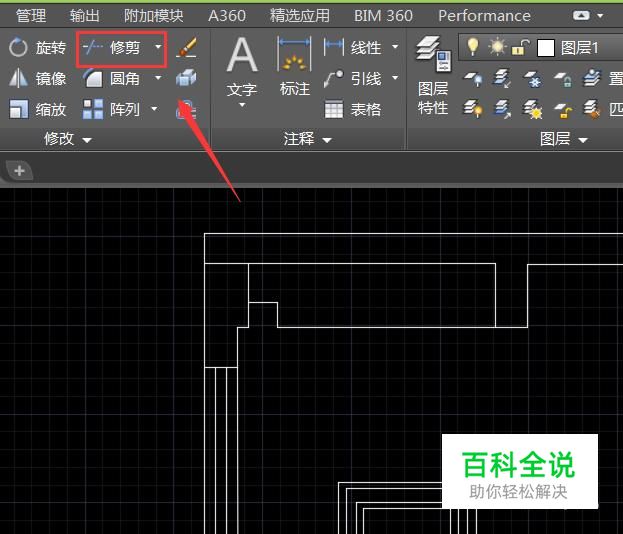

    再找到修剪命令，如图所示：

  • 09

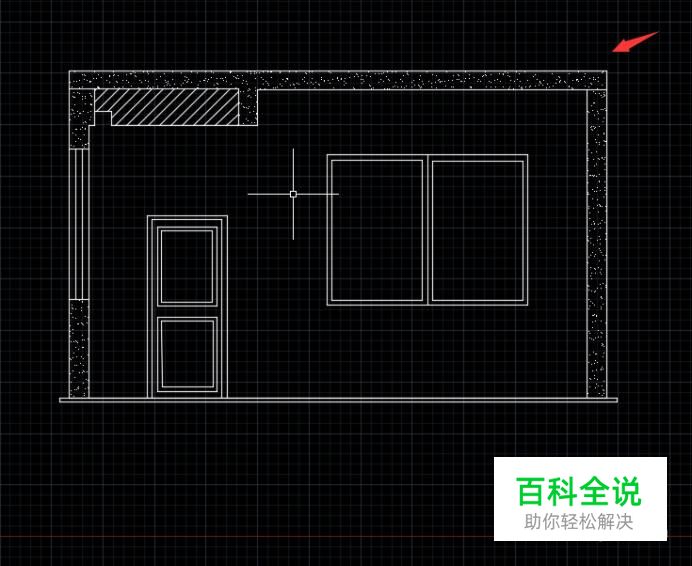

    使用修剪命令，将门和窗户上多出的线剪掉，如图所示：

  • 10

    再在菜单区里找到填充选项，如图所示：

  • 11

    在填充界面内选择填充的图案，如图所示：

  • 12

    使用填充的图案将外墙填充上图案，如图所示：

  • 13

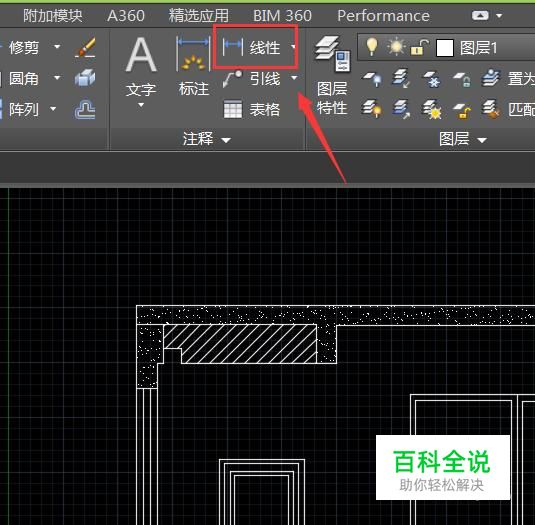

    再在菜单区里找到线性标注选项，如图所示：

  • 14

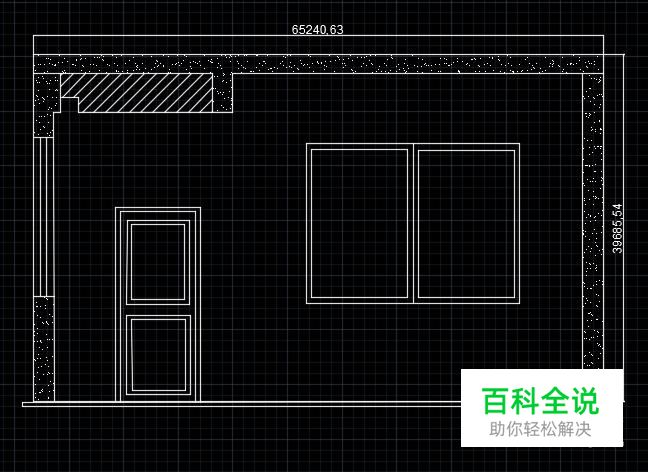

    使用线性标注选项，为房屋外墙标注上尺寸，这样房屋立面图就画好了，如图所示：
