CAD怎样画沙发立面图
前面我们已经介绍过沙发的平面图了，下面我们来介绍一下沙发的立面图的画法。立面图的画法非常简单。
操作方法
- 01

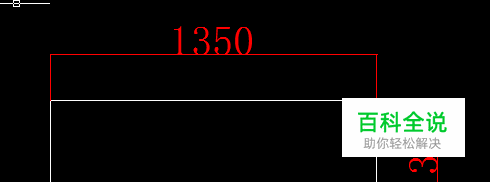

输入“rec”矩形命令。绘制1350*350的矩形命令。并调用分解命令“X”将矩形进行分解。
- 02

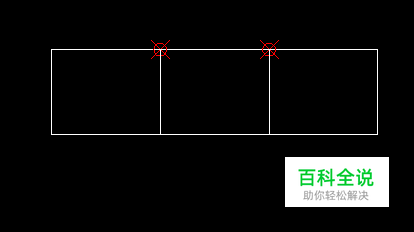

调用定数等分命令，将线段分为三段。并调用直线命令，绘制等分线。作为沙发靠背。
- 03

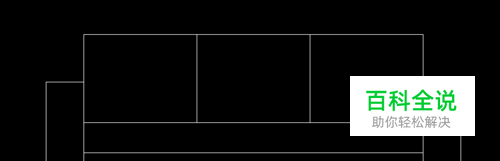

调用矩形命令绘制尺寸为400*150的矩形，作为沙发的扶手。
- 04
绘制1350*120的矩形，作为沙发垫子。
- 05
绘制100*30的矩形，作为沙发脚。
- 06

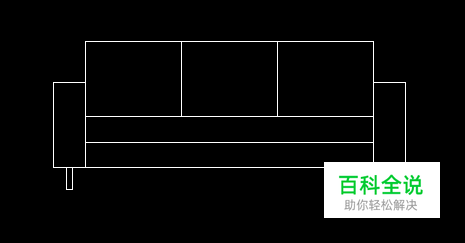

利用圆角“F”命令，对沙发进行圆角，圆角半径为60.然后用直线命令，完善图形，并删除多余线段。
