cad怎么画电视墙立面图
CAD是一款功能强大的图形绘制软件，它在工程建筑绘图方面的运用是越来越广，下面我们就来看看使用cad是怎么画电视墙立面图的吧。
操作方法
- 01

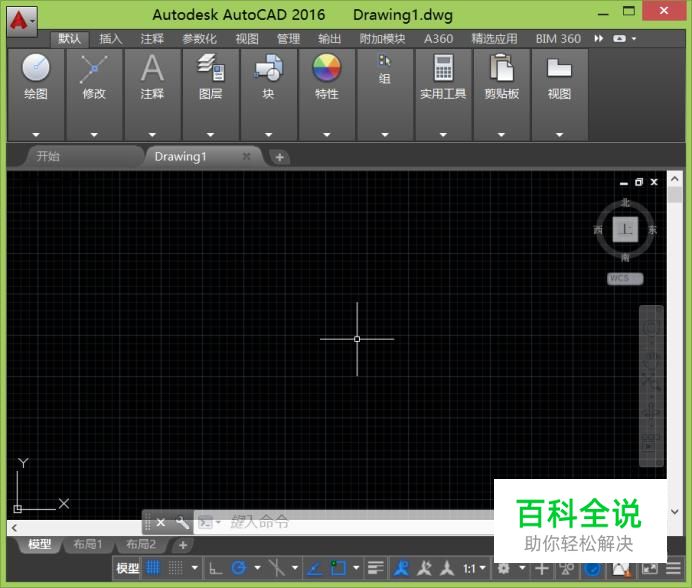

在桌面上找到CAD的快捷图标，双击打开CAD这款软件，进入CAD的操作界面，如图所示：
- 02

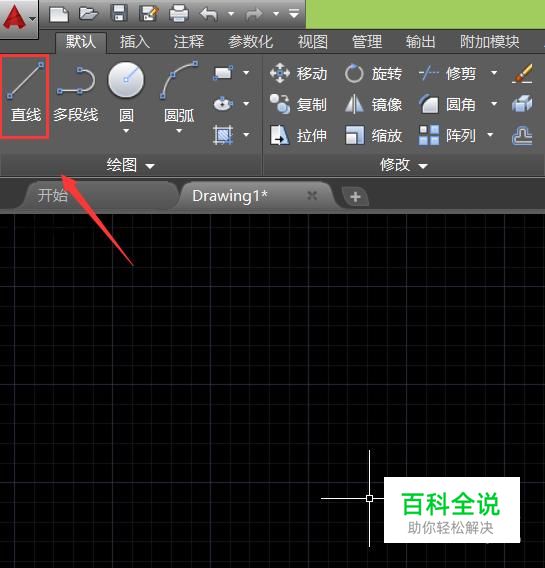

在该界面内找到直线命令，如图所示：
- 03

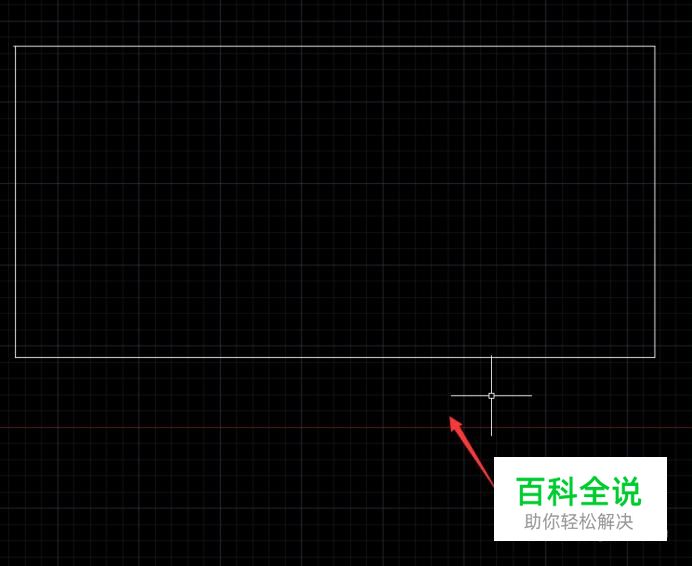

选择直线命令在绘图区里绘制一个矩形作为立面墙体，如图所示：
- 04

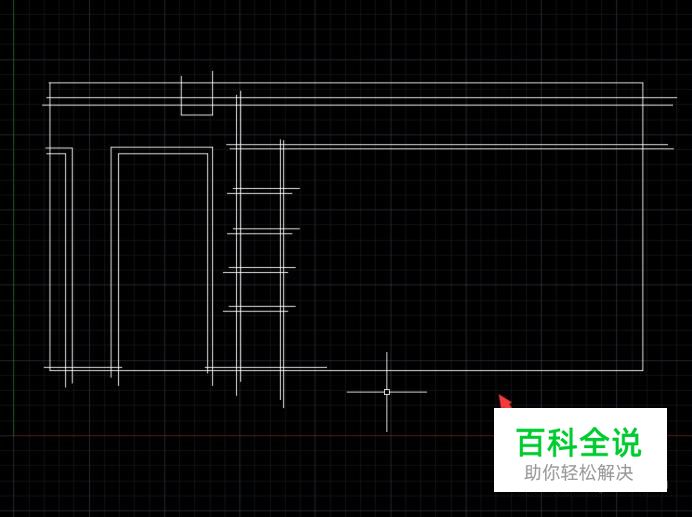

再使用直线命令，在墙体上画出电视结构线，如图所示：
- 05

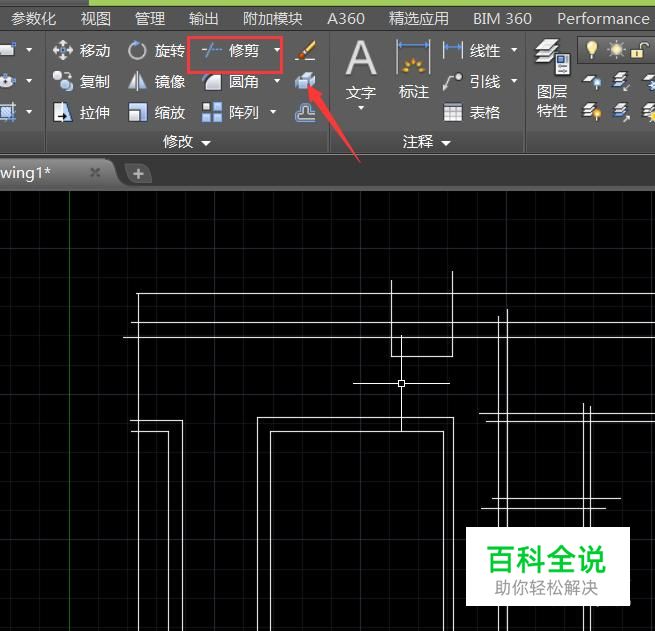

绘制好以后，在找到修剪命令，如图所示：
- 06
使用修剪命令，将多余的线剪掉，如图所示：
- 07

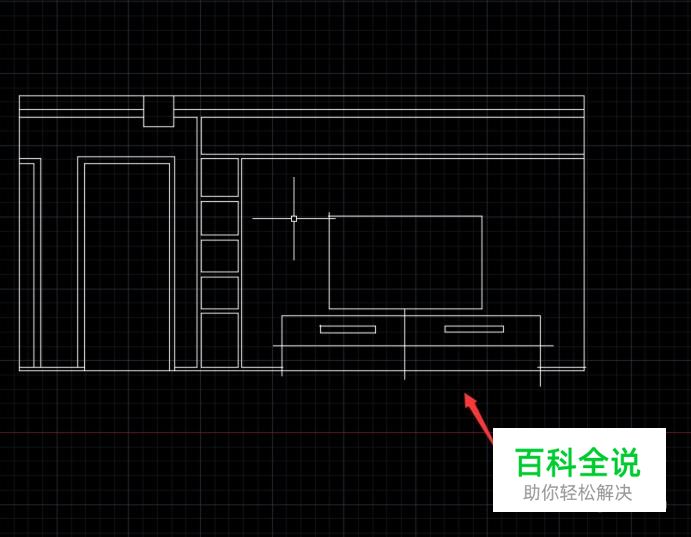

继续使用直线命令，在电视结构处画出电视机，如图所示：
- 08

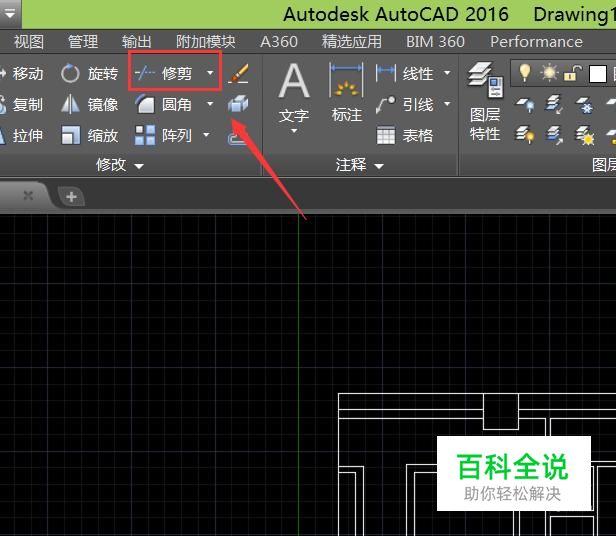

再在菜单区里找到修剪命令，如图所示：
- 09

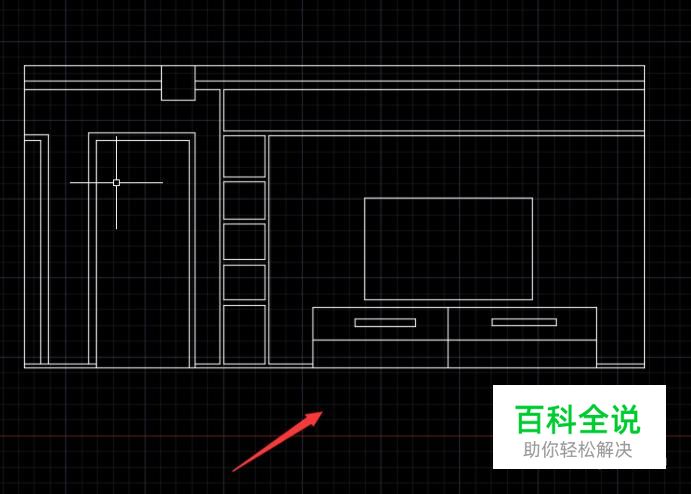

使用修剪命令将电视上多余的线剪掉，如图所示：
- 10

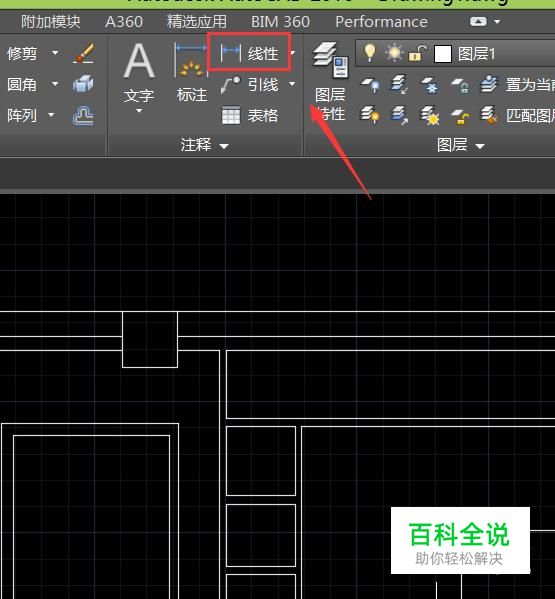

再在菜单区里找到标注选项，如图所示：
- 11

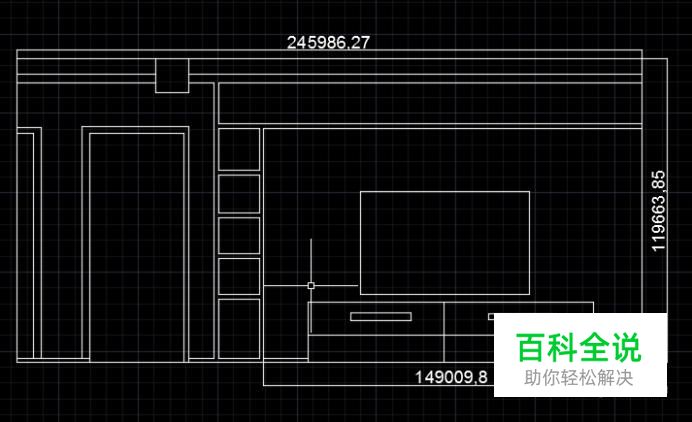

使用标注命令，为我们的电视立面墙标注上尺寸，这样我们的电视墙立面图就画好了，如图所示：
