怎么创建CAD中的临时块？
在我们使用CAD画工程图时，创建临时块能大大提高我们的绘图效率，那么怎么创建CAD中的临时块呢？下面就让小编来为大家介绍一下吧。
操作方法
- 01

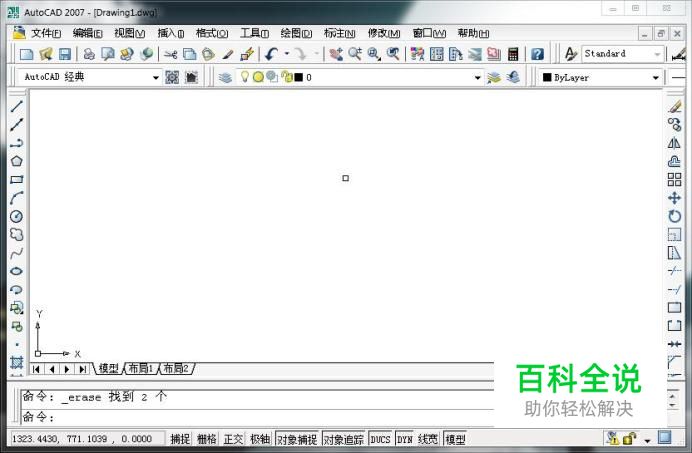

首先打开CAD软件，操作界面如图所示。
- 02

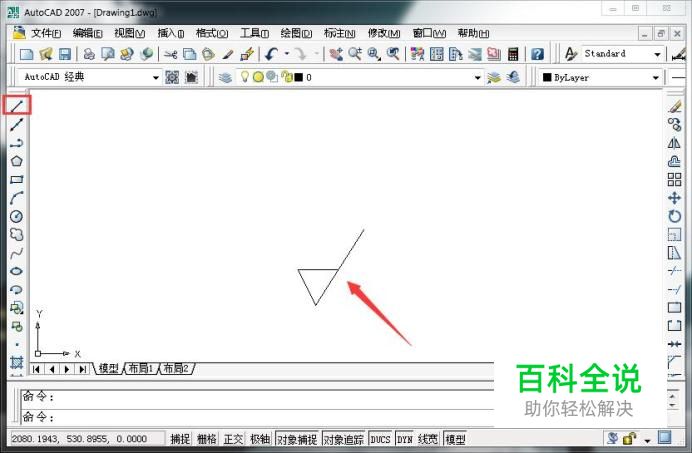

使用直线指令画出一个粗糙度的符号，如图所示。
- 03

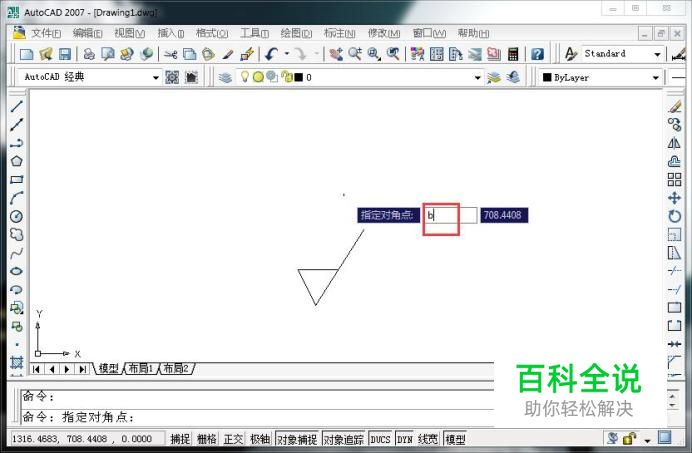

在键盘上输入“b”（即创建块 ），如图所示。
- 04

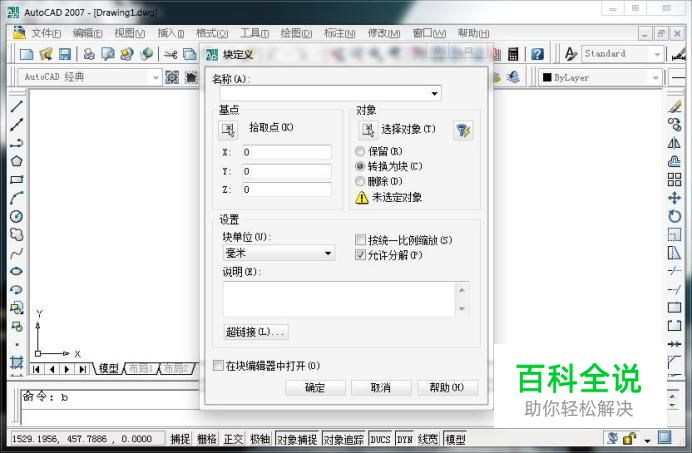

打开后的界面如图所示。
- 05

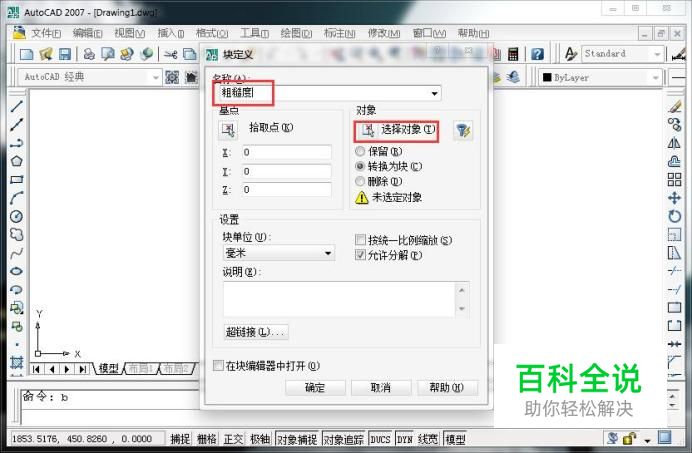

定义块的名称为“粗糙度”，点击“选择对象”，如图所示。
- 06

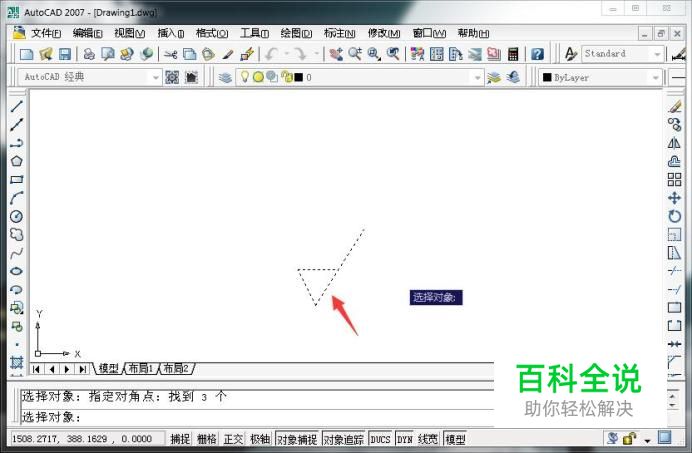

框选整个粗糙度符号，当粗糙度符号形状呈蚂蚁线状时表示变选中，如图所示。
- 07

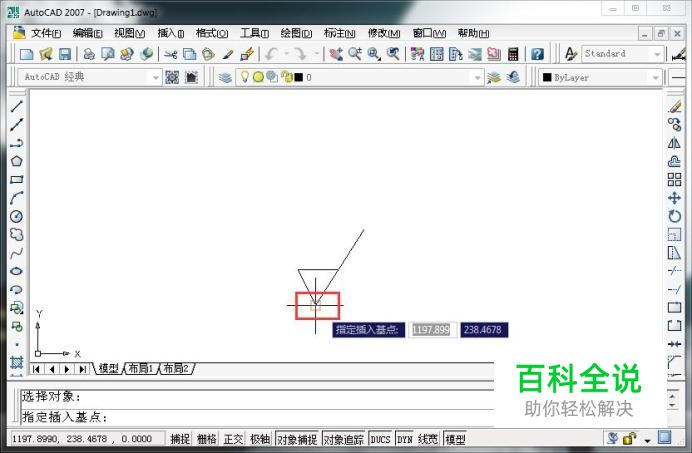

随后点击“拾取点”（即基点），选取底部的顶点为插入基点，如图所示。
- 08

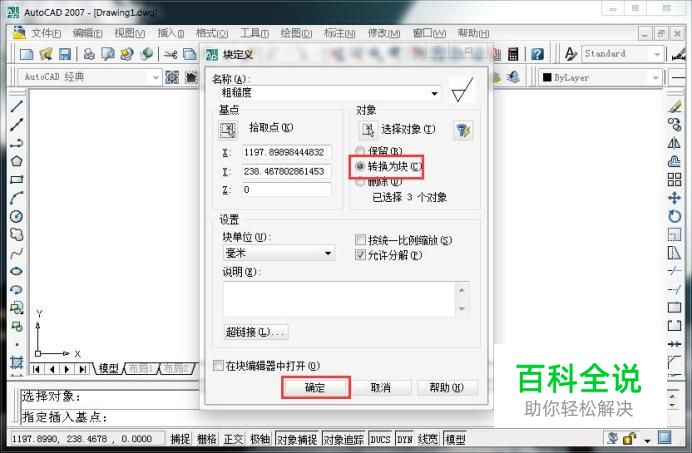

选择“转换为块”，然后点击“确定”进行保存，如图所示。
- 09
点击插入工具栏的“块”，如图所示。
- 10

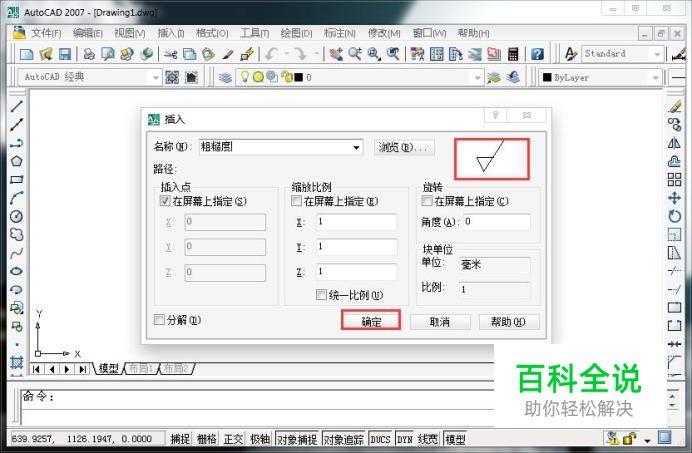

可以看到我们上面所保存的块，然后点击“确定”打开，如图所示。
- 11

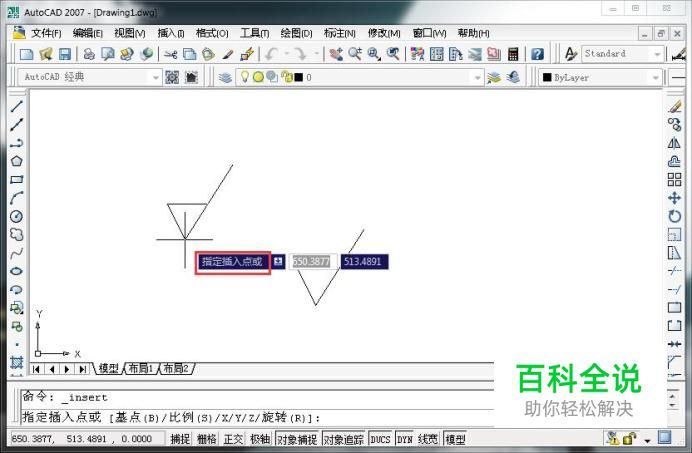

系统会提示我们指定插入点（即拾取点），如图所示。
- 12

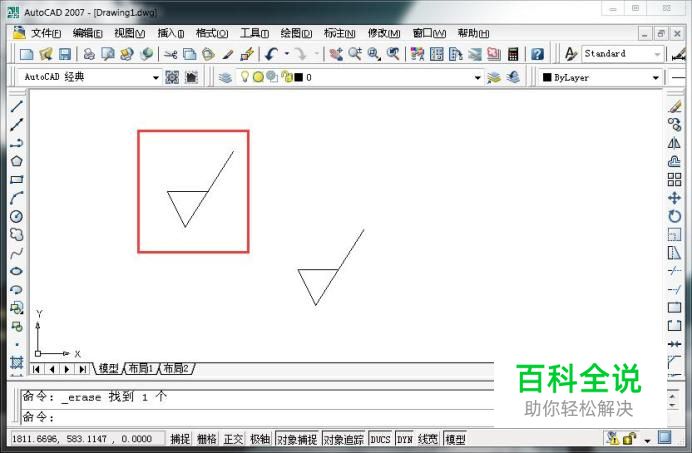

指定完插入点后，即可插入块，如图所示。
