CAD中怎么让块不炸开，就只显示其中一部分
CAD图形可以建成块，很方便被调用，但是如果只要块显示一部分，而不是断线，就需要用到下面的方法。
操作方法
- 01

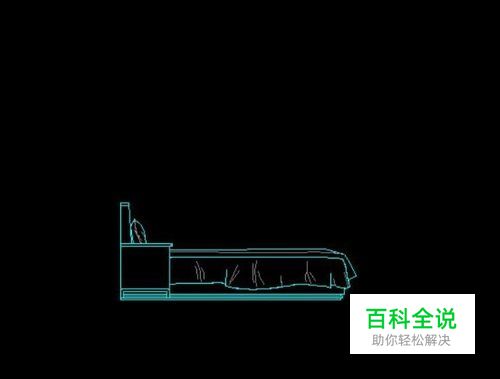

新建文件，比如画一张床的侧面。
- 02

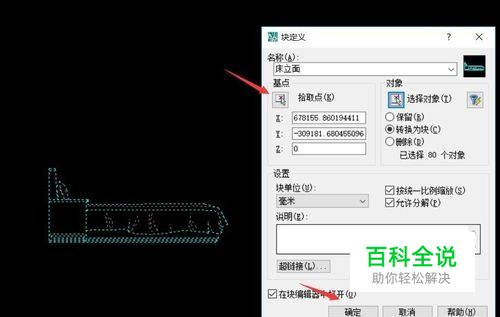

将它建块：b，enter，在弹出的对话框中进行设置。
- 03

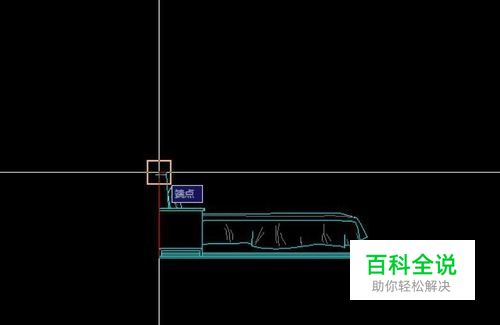

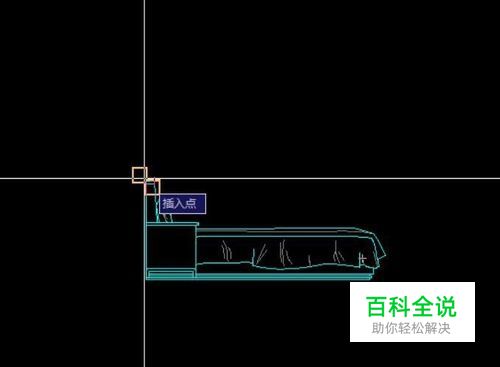

单击基点，在图形中选择基点，单击对象，在图形中选择对象，给块命名“床立面”，然后点击“确定”。
- 04

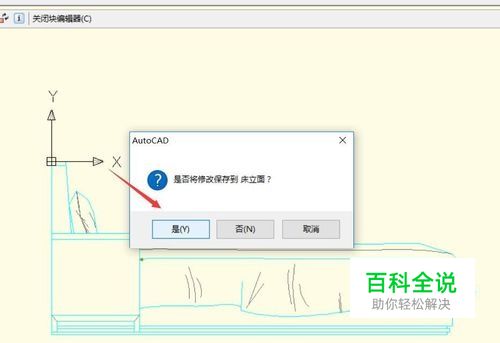

在弹出的“块编辑器”窗口中“关闭块编辑器”，在弹出的对话框中选“是”。
- 05

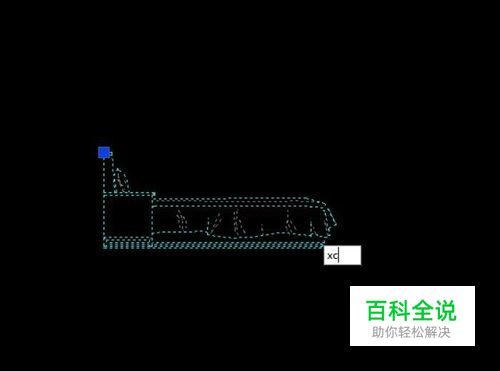

建块成功，输xc，enter。
- 06

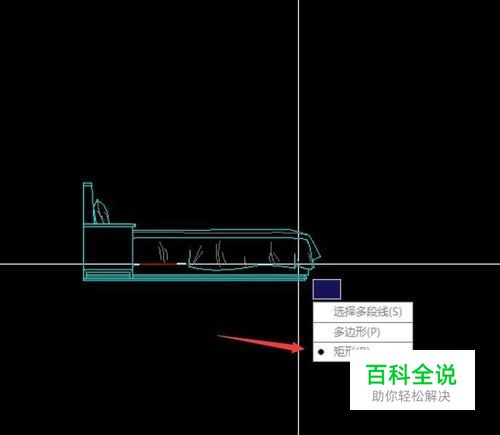

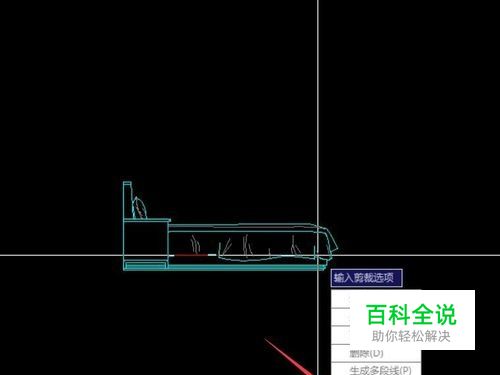

在弹出的编辑指示中选“新建边界”，回车，再选“矩形“，回车。
- 07

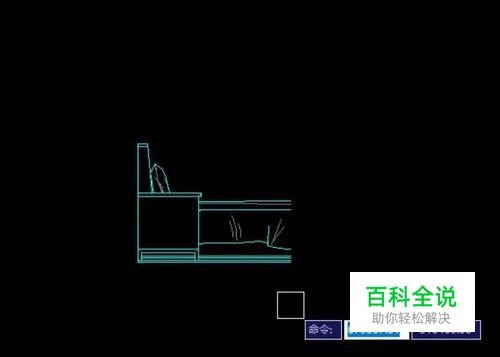

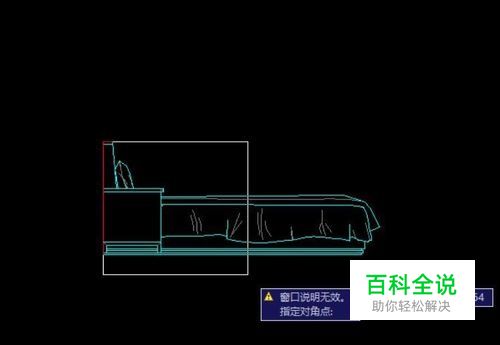

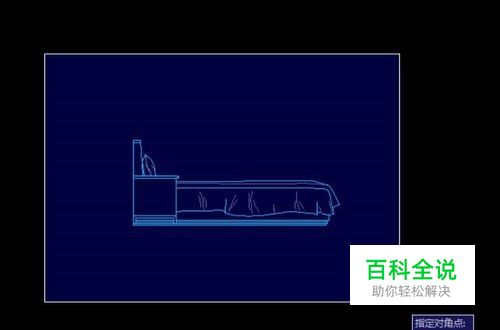

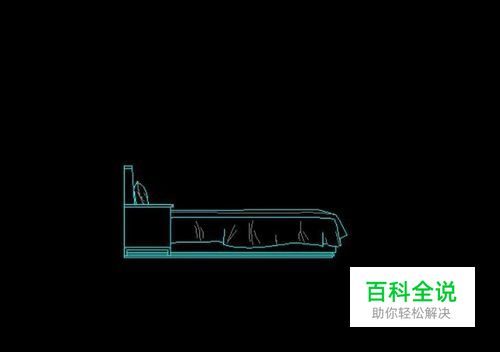

框选出剪裁后需要保留的区域，如下图。
