如何用UG在模型上创建连续弧面（多段弧连接面）

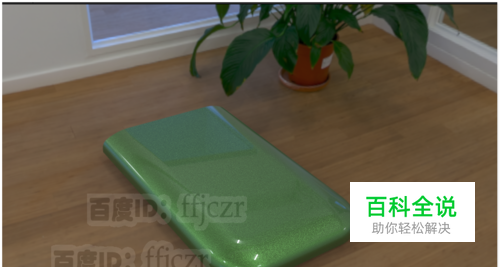

如图的模型的表面外边上看似是倒了一圈圆角的，但实际它是由二段不同半径的圆弧组成的球面。如何创建来看一下吧。
操作方法
- 01

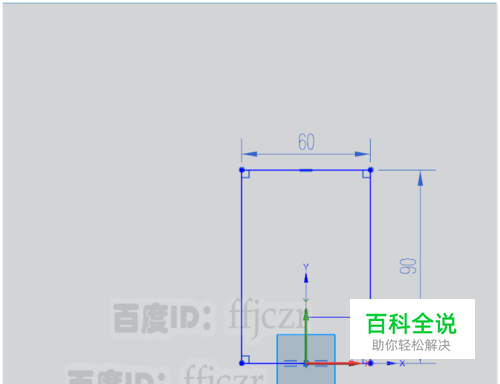

首先创建出主体模型 选用拉伸命令，以XY面为截面线绘制平面。在草图中绘出一个矩形，其底边在x轴上边的中心在坐标原点；它的长是60，宽为90.
- 02

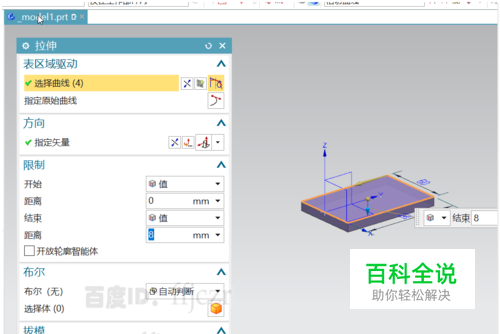

回到拉伸对话框，设定其拉伸的方向为Z轴负方向，拉伸的高度是8.
- 03

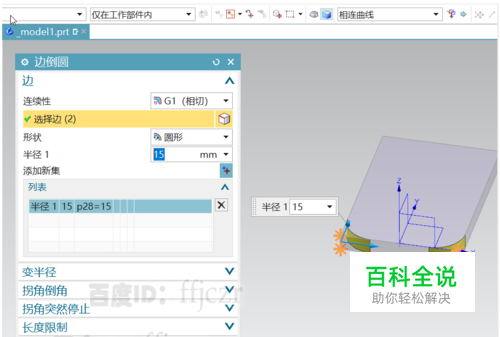

选用倒圆角命令，半径为15.对与X轴同线的一端进行倒角。得到主体模型。
- 04

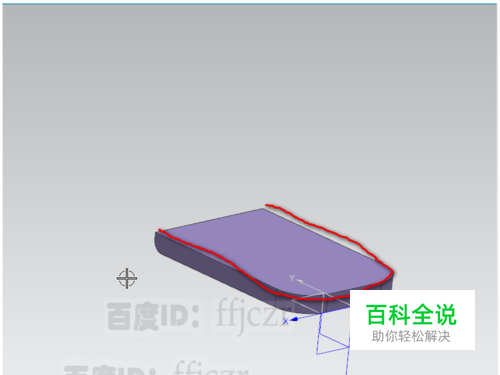

下面要做的是，在图示的边上进行球面弧的创建。
- 05

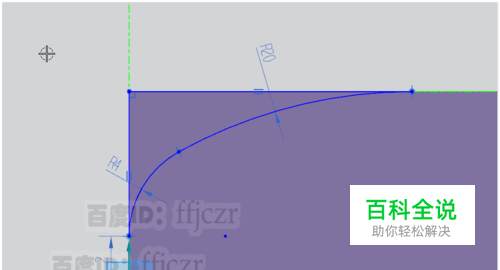

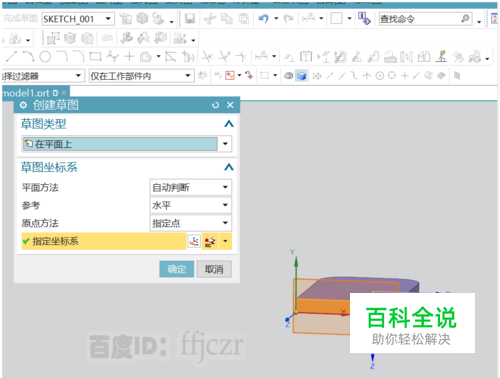

选用在任务环境绘草图，截面图的平面为图示（模型末倒角的一端面上），按图绘出二段相切的圆弧，半径分别为：10、4。
- 06

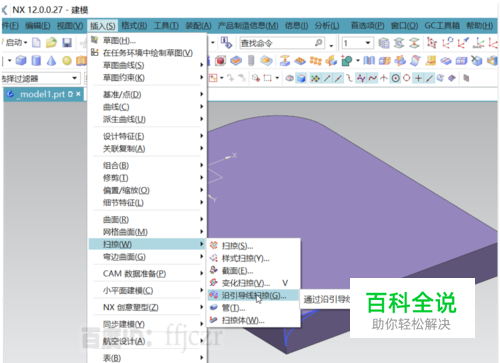

打开插入菜单栏，选择列表中的扫掠，展开列表中的沿引导线扫掠。
- 07

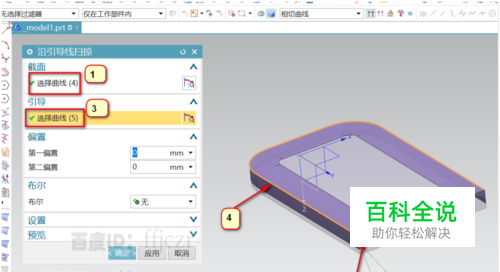

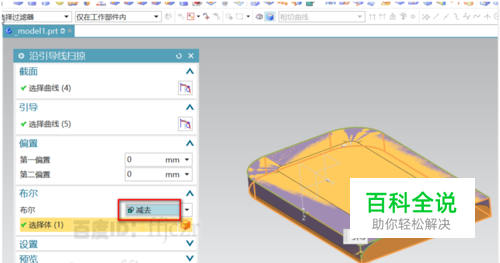

激活沿引导线扫掠后，按图中所示的步骤去选择相应的选项，其原理就是选一个截面线（第5步绘的草图），和一条引导线进行扫掠出一个实体，并将该实体与基本体进行布尔求差。得到最终模型效果。
